10 entradas en forma de pequeño homenaje a la empresa Preditec/IRM en la que trabajé más de 15 años.

Porque es difícil encontrar a personas que sean capaz de plasmar los resultados de un análisis matemático (propio de ingeniería) en la interpretación de gráficas de diagnóstico, hacia la realización de esquemáticos informes. Podéis comprobarlo en el siguiente enlace sobre búsqueda de trabajo https://www.grupoalava.com/quienes-somos/trabaja-con-nosotros/analista-junior-mantenimiento-predictivo/ donde se da margen de maniobra al posible candidato al puesto.

Es decir que prefieren contratar al analista y formarlo STEP BY STEP.

Y es que antes especialmente en estados unidos muchos analistas transitaban de la interpretación de envolventes con la termografía hacia el análisis vibracional; pero en la actualidad estas envolventes termográficas las hacen software multifuncionales.

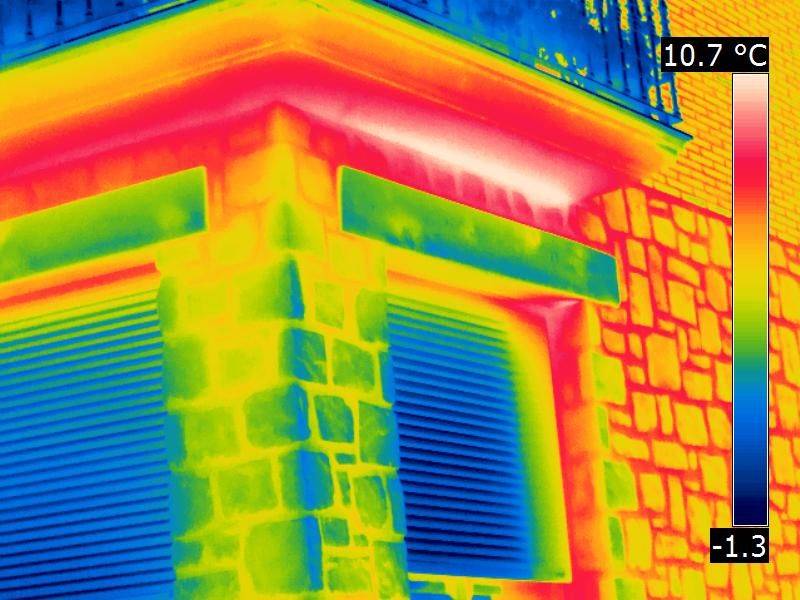

Destacaría el mantenimiento en edificios donde «no vale cualquier cámara»; ALAVA ofrece la web termografia . es en este sentido. Para facilitar la decisión de compra a cualquier posible cliente.

Y una entrada con ese nombre precisamente «Termografia en Edificios» sería lo más destacado de esta etiqueta, dado que el artículo «Mantenimiento de Carreteras (cold)» no lo veo aún muy implementado. Pese a que «termografia en edificios» tiene deficiencias claras SEO (para posicionamiento orgánico en búsquedas).

  • Medida Analogica Oct2024

    Medida Analogica Oct2024

    El mundo es cada vez más explotación de la robótica: si bien pensando en mantener máquinas, el ser humano sigue siendo muy valioso. No así cuando se precisa de una medida analogica en continuo, y grandes servidores de almacenamiento :

    Tecnología no sostenibles por alto consumo eléctrico

    y por sistemas de refrigeración necesarias.

    En este sentido y desde un primer momento obviaremos la refrigeración , dado que la ingeniería de torres de refrigeración está perfectamente desarrollada para microelectrónica con costes razonables.

    Pero

    ¿y el consumo eléctrico de los MegraFrames?

    Existirá un personal de mantenimiento (o informática); seguramente del mismo país (China) pero subcontratados como suele ocurrir con estas áreas (aunque se hable de la NASA, creeréis que también subcontrata a los informáticos).

    Y la subcontratación es falta de implicación hacia el contratista, es otro convenio de trabajo, no pertenecen nuestro organigrama divisional (el modal en empresas de tecnología).

    Los programas informático sí pueden instalarse en formato boot: es decir simplemente responden a las ordenes dadas por ese operador subcontratado.

    Funcionan con ordenes discontinuas que ahorran mucho consumo; yo lo puedo avalar por mis experiencias previas en GAMESA (años 2016-2018) en un proyecto lean de vibraciones. (contrato de obra, de duración determinada).

    Por tanto, ese va a ser el leitmotiv de esta entrada : plantear una dicotomía

    Sostenible no o Sostenible sí de la medida analogica

    Desde luego que mantenimiento parece que no debería implicarse en cuestiones geoestratégicas, máxime cuando se trata de un sector donde cómo podéis comprobar en los 2 principales eventos que se celebrarán en un futuro inmediato:

    medida analogica en el principal evento de activos
    Publicidad de principales eventos de Gestión de Activos. Una promesa de la entrada previa en el blog. 13- 14 Noviembre.
    anuncios relativos a medida analogica
    Segundo evento en Bélgica; este muy relacionado con el objeto de la entrada

    Se realizan en Bélgica para un público y empresas fundamentalmente europeo : siempre pensando en ahorrar en desplazamientos; y no es porque mantener máquinas prescinda de medida analogica; ojo.

    Sostenible el uso de Robots (medida analogica)

    Sin entrar en las cuestiones éticas (o de programación), se analizará el nivel de trazabilidad necesario para un sistema de seguridad en una planta submarina; pues el artículo de esta entrada lo tenéis en el siguiente enlace : medida analogica en un tunel submarino de china.

    De hecho mi especialidad : ingeniero de organización se aleja mucho de las propias de un ingeniero de caminos para analizar modos de fallo en este sistema submarino.

    Pero sí en lo relativo a fallos ocultos y el RCM : el modo de construcción (por capas en el caso de este proyecto chino) obliga a la medida analogica 24/7 (es decir 24 horas al día y 7 días a la semana).


    Este post corresponde a un artículo traducido desde , como ya sabéis uno de los enlaces externos del blog : el portal especializado Maintworld, del que también he tomado los 2 carteles publicitarios sobre los eventos belgas de este Otoño en Mantenimiento y Seguridad.


    Texto Traducido :

    Robots para monitorizar el Mayor Tunel SubMarino del Mundo

    La empresa Guozi Robotics ha aportado 14 robots de inspección inteligente para el enlace Shenzhen-Zhongshan.

    El enlace Shenzhen-Zhongshan es un puente submarino de 49 kilómetros que conecta precisamente las 2 ciudades de Shenzen y Zhongshan. El enlace se abrió al uso público el 30 de Junio de este año 2024.

    El Canal Submarino vía tunel entre Shenzhen – Zhogshan tiene 6.845 metros de largo y es actualmente el más largo (y a la vez ancho) tunel tubular sumergido; pero construido con la tecnología tradicional de hormigón y revestimiento de acero.

    El tamaño del tunel y el complejo entorno submarino han sido los principales retos en seguridad de obra.

    tecnologia para medida analogica
    Empresa Guozi Robotics y uno de sus prototipos

    Ello ha hecho que el control automático sea necesario: cuenta con un gran número de instalaciones inteligentes y equipos de inspección incluyendo:

    • monitorizado por satélite en tiempo real
    • y los ya mentados robots de inspección.

    En el lanzamiento a la prensa, Guozi explica que en promedio hay un robot cada 1.2 kilómetros entre el sur y los túneles de conducción norte del tunel.

    Tecnología de medida analogica

    LAs capacidades técnicas que ofrecen son fundamentalmente

    • cámaras infrarrojas
    • cámaras detección de gases.

    Su motricidad se basa en sistemas de railes integrados dentro del propio túnel, que les permitirá alcanzar cualquier área objetivo para la medida analogica en menos de 3 minutos.

    Ingeniería Civil

    El tunel submarino se divide en 3 capas, que obliga a que los robots realicen inspecciones las 24 horas del día.

    Publicado en la revista MaintWorld Sección de Gestión de Activos el pasado 29 Agosto de 2024.


    El texto es bastante breve, a diferencia de otros artículos elegidos por el portal para su traducción.

    Pero es obvio que con el poco tiempo desde su apertura : Junio – Octubre; el mismo proyecto se encuentra envuelto todavía en un importante secretismo.

    Enlace Shenzhen – Zhongshang

    El gran país asiático es un territorio desconocido, seguramente, para el lector de este blog sobre seguridad e ingeniería pero cómo se trata de 2 importantes poblaciones:

    • Shenzhen, provincia de Cantón: 17 millones de habitantes !!! (según la siempre fuente fiable de google).
    • Zhongshang , provincia de Cantón : 5 millones de habitantes.

    Se trata de ciudades fronterizas (fundamentalmente la primera de ellas) con la colonia británica de Hong Kong ; que todos conoceréis con seguridad.

    Paradigma por su conflictiva ubicación en el uso de tecnologia analogica para la seguridad de documentación, embajadas y consulados varios ???

    Guozi Robotics

    Se trata de una gran empresa de robótica para la logística ubicada en la gran ciudad china de Hangzhou (12 millones de habitantes).

    Se ubica en las proximidades de la ciudad más poblada del gran país asiático : Shanghái.

    En LinkedIn dispone de más de 1000 seguidores: se trata de un perfil de empresa; por lo que generalmente podrá hacer uso de la plataforma LinkedIn Ads para promocionar su marca y productos.

    La empresa considera que este proyecto del Enlace Shenzhen – Zhongshan es autónomo y plenamente funcional : no aparece en su página web como un caso de estudio (case studies).

    Sin embargo en la sección de noticias (blog corporativo) y con fecha de 7 Agosto pasado (2024) sí aparece un enlace o artículo .

    Proyecto de medida en continuo (o analogica)

    Es tecnologia, obviamente, pero se puede divulgar con grandes números por internet como así realiza el siguiente artículo : medida analogica en un gran tunel chino.

    Afortunadamente el idioma va más lento que el avance de la tecnología china; y el texto está en inglés.

    Grandes Highlights del proyecto de tecnología analógica:

    1. Desarrollo de más de 20 kilómetros de uso de robots analogicos en un simple proyecto de autopista.
    2. EStablecer un recorde para el mayor número de robots de inspección en una única obra (o ingeniería civil).
    3. Alcanzar una velocidad de registro de hasta 8 metros por segundo, permitiendo respuestas de emergencia inmediatas.
    4. Automatización en la alimentación de baterías , que garantiza que altas velocidades de medida analogica no sean disruptivas para la operación del tunel.
    Capacidades de programación y dispatching desde la medida analogica

    Un dato crudo (big data en este caso) no aporta nada pero sí si se traslada a información :

    • unidad de dispatching (regulación de intensidad de tráfico y velocidades de tránsito de conductores chinos entre 2 megalópolis chinas)
    • o centros de programación (averías y desplazamiento de equipos de mantenimiento en horarios de menor disrupción para la producción – en este caso tránsito de vehículos – ).
    Señales de Emergencia y respuesta en minutos desde las alarmas del software de medida analogica

    Por mucho que se publicite la fiabilidad por señal analogica; a nivel de precisión en el diagnóstico nadie puede esconder que hay un software detrás ; y muy específico (complejo, me refiero).

    En la web se comenta la posibilidad de «en 3 minutos» capacidad para registrar cualquier transitorio del sitio (o tunel) y aportar medida analogica de : registro de voz, imagenes de detección de gases o alta resolución infrarroja.

    mantenimiento subcontratado pese a medida analogica
    Equipos de emergencia en el centro de averías de un gran tunel submarino

    Por tanto en lo que queda del artículo (parte final) nos centraremos en las necesidades informáticas y de subcontratación que demandan la unidad de emergencia, centro de programación y un sistema de alarmas por transitorios en medida analogica.


    Protocolos de Comunicación

    Los más avanzados sistemas de comunicación : device / net es el más completo para medida analogica precisan de una extensión online de registro en tiempo real.

    En este caso, y pese a los 3 minutos en los que el robot se desplaza bajo demanda de un piloto (similarmente a como lo podría realizar un dron – y un piloto desde un centro remoto); siempre debe haber una instalación y timbrado previo que permita realizar el mapeo de las diferentes ubicaciones del tunel.

    En este sentido aunque medida analogica , es obvio que el movimiento del técnico de mantenimiento; en este caso un robot es punto a punto.

    Además la automatización radica en que detrás de ese robot y para esos movimientos ante emergencias no se precise de ningún analista de seguridad (humano).

    Software de Tratamiento

    Para la interpretación del dato crudo : un archivo físico de ordenador (medida analogica) se precisa de un analista que típicamente pertenercerá a una empresa igualmente subcontratada.

    Pero que debería estar incorporado a la red de datos única con la que contase la empresa Guozi Robotics.

    Ello exige datos de ID y Password para 3 turnos de trabajo .

    Por otro lado el registro de averías debería permitir el borrado de falsos eventos (o alarmas) basado en el nivel de identificación establecido para la medida analogica: seguramente sea un ID asociado al tiempo (hora) de cada evento.

    En la mayor parte de estos sistemas el personal de mantenimiento registra o visualiza la extensión online (o módulo de adquisición en tiempo real) : se trata de técnicos de sala de control que miran continuamente un panel con medida analogica traducida (a datos útiles y que se asocien de inmediato a cada uno de los kilómetros de tunel submarino y a cada uno de los 14 robots inspectores que existen bajo el agua).

    Mientras que el personal de informática también tendría que tener una dedicación total (a tres turnos) para desde el servidor permitir establecer sistemas de almacenamiento de bases de datos : el más lógico no sería ninguno basado en lógica FIFO, LIFO o SIRO sino en lógicas de almacenamiento por listas. Se trata de un sistema de registro tipo «listín telefónico» que suele conducir a los menores archivos de almacenamiento.

    dispatching gracias a medida analogica
    Un tradicional centro de control de tráfico sin medida analogica. ¿Porqué no?

    Dispatching

    Pero la verdadera capacidad será la de control de tráfico . En este sentido la disponibilidad de imágenes de tráfico no tiene porque cumplir con la funcionalidad de analogica y será digital.

    Es una capacidad específica de una obra de ingeniería civil , y que no será analizada más.

    Pero que no requiere de ningún software adicional para tratamiento de medida analogica, ni quizás de la subcontratación de ningún otro personal experto.

    Por tanto son sistemas ante los que nadie duda de su sostenibilidad ambiental.

    mantenimiento por medida analogica
    El diagnóstico, informe certero y adecuada resolución / calidad de las imágenes : elemento estrella de un megaproyecto chino. Podríamos hablar de una nueva estrategia : mantenimiento por medida analogica

    Mantenimiento por medida analogica

    Pero sin lugar a dudas el elemento estrella es el MAntenimiento (por eso elegí esta entrada para el blog, pese a que llevo sin trabajar por cuenta ajena – empresas punteras – desde hace más de 5 años); porque es el auténtido cuello de botella de este ambicioso proyecto.

    Fijémenos que la fiabilidad de los robots seguro que está calibrada para que el fallo se pueda considerar en un período al fallo de infinito.

    Por otro lado las comunicaciones y el mantenimiento de los servidores; teniendo en cuenta las políticas de China ante el cambio climático están igualmente garantizadas pese a los millones y el despilfarro que suponen.

    Pero la cuadrilla de mantenimiento : desplazamientos, disponibilidad, planificación de herramientas, ….. suponen una labor muy importante en la elección de la empresa y del nivel de formación exigibles.

    Fiabilidad en el Diagnóstico

    Pero fundamentalmente el problema vendrá en la realización de certeros diagnósticos e informes comprensibles por parte del centro de ingeniería de mantenimiento.

    Informes, imágenes ……..

    Imágenes de Termografia y Detección de gases no son analogicas

    Claro está que este trabajo es punto a punto para cada avería, y hablamos de un gran número de informes y archivos.

    Todo ello reportado y archivado en un único servidor : las responsabilidades judiciales, ante peritaciones de seguros, …. son elevadísimas caso de no subsanar las averías en los tiempos esperados.

    O como suele pasar con el mantenimiento : creando daños colaterales inesperados.


    Pues bien, querido lector:

    • Espero que la entrada te haya abierto los ojos en algo; pese a que se trata propiamente de un texto puramente divulgativo; y con el atrevimiento que me vas a permitir seguro si llevas tiempo visitando este blog (ingenieriamantenimiento.org), dado que estoy fuera del mercado desde hace ya bastantes años.

    Pero la base de la filosofía del mantenimiento por inspección es una y única: y es la que no deben olvidarse estos grandes gurús de la tecnologia analogica.

    Así como la base de cualquier inspección de medida, pese a la rapidez con la que estos robots se desplazan al lugar del problema o evento (inalcanzable para cualquier ser humano obviamente).

  • Termografo portatil (dic 2023)

    Termografo portatil (dic 2023)

    Muchas veces nos hemos preguntado porqué el mantenimiento se asocia a patear planta; ¿no existen automatismos suficientes? . Desde mi punto de vista las plantas están bien diseñadas, luego se gana tiempo: por tanto todo mi apoyo para este valiente termografo portatil que consulta foros por internet antes que lanzarse al mercado de fabricantes y distribuidores.

    Ya sabéis que las entradas de foros y referentes (etiquetas del blog) son el contenido actual; y es que no falta de ello en la red. En este caso mi fuente es assetmanagementprofessionals.org.

    Termografo portatil, un nomada digital

    Y hoy toca de un foro con cantidad de replicas y buenas intenciones: la web 4.0 nos promociona a todos, y tiene mayor alcance que cualquier empresa supranacional o multinacional.

    Transcribiré en primer lugar el largo texto del foro y luego comentarios.

    Pero aquí aunque me haga competencia, os recomiendo os déis de alta en assetmanagement y os bajéis los completos archivos e imágenes de los participantes en el foro.

    Porque se aprende por internet: ¿Y aún existen empresas que prohiben el uso de internet a ciertos empleados?

    Aquí por ejemplo se entiende la necesidad de uso de un dispositivo portatil a precio el que sea (comparar con dispositivo online??); porque los replicantes son grandes articulistas o profesionales del mundo de la reliability.

    termografo inexperto

    El enlace del texto traducido es el siguiente: quiero aprender como termografo portatil . Espero os resulte de interés.

    Gregory Lyn, un proyecto hacia termografo

    Trabajo para una fábrica con cientos de motores y equipos rotativos de diferentes tamaños.

    Estamos tratando de implementar un programa de imágenes termográficas y no sé como empezar.

    Por favor, ideas o puntos clave del asunto?

    (envíado desde su iPhone)

    Jim Cerda, JJC Consulting

    Te adjunto un vínculo en PDF: es de mantenimiento eléctrico pero se apoya en cosas mecánicas como motores o acoplamientos.

    (envíado desde Yahoo Mail del iPhone, pese a sus 63 páginas con equipos en observación por electricidad)

    informe1 para termografo portatil

    Ron Frend, Linkedin usuario

    Ya trabajé en Mexico en estos aspectos de implantación, pero en formato multitecnología: vibración, ultrasonido, análisis de aceites.

    Y es algo más completo que el anterior: archivos con manuales y procedimientos (2 páginas).

    Obviamente también, para que te vayas curtiendo, algunos ejemplos.

    Procedimientos

    texto detalle para termografo portatil

    (Soy Ruben el traductor: se trata de un documento de 2 páginas del año 1998; Ron trata temas como #netzero, #training, #co2reduction, #gasprocessing y #mechanicalengineering – por lo que yo le conozco – en la red social profesional Linkedin)

    Ejemplos

    un buen ejemplo de medida portatil?

    (Rubén: el ejemplo es bueno, pero los robots con paneles de protección resulta difícil unificar distancias. Yo por lo menos no los hacía cuando trabaje para American Oil Packers o BIMBO).

    Mutahir Rasool

    Ya tenemos implementado un sistema para el termografo portatil.

    Es activado una vez al año: motores, transformadores, ….. distribuidos en inspecciones mensuales.

    Comparamos y realizamos informes puntuales.

    Tratamos de mantener condiciones climáticas.

    Tengo un artículo en Pulse en Linkedin.

    muchos con dudas como termografo portatil

    (Nota del traductor: Mutahir trata temas #maintenance #realiability #assetmanagement #troubleshooting #electricalengineering. Trabaja para Engro Fertilizers limited; es una persona joven.

    El artículo de Pulse no es divulgativo; sino una bitácora para apoyar a Greg).

    Shittu Olakunle

    Mi procedimiento de inspección:

    • Usar listas de equipos obtenidos en el sistema CMMS de mantenimiento.
    • Eliminar artículos que no están pensados para medidas de termografía.
    • Revisar informes de mantenimiento y producción, pese a ser termografo portatil. Centrarse en aquello que es cuello de botella o está a punto de fallar.
    • Usar bases de datos para realizar agrupaciones que permita realizar inspecciones de 2-3 horas. La fatiga es mala compañera del termografo portatil.
    • Almacenar una medida base, aunque puede ser de carácter nemotécnico o una foto general (Rubén generalmente borrosa) del armario.
    • Inventariar en un software las más completas notas de detalle del inspector a ser posible.
    • Así las siguientes inspecciones se convierten en aspectos de rutina.

    Está tomado de un manual de Fluke, y pensado para plantas con un determinado nivel de madurez (por ejemplo, tener el CMMS bien parametrizado.

    Rubén👏opina👏:👏Muy👏resumido👏por👏Shittu,👏de👏Laos👏en👏LinkedIn

    Michalis Hadjiandreou

    Tengo una bibliografía que pasarte:

    https://www.bindt.org/shopbindt/books/infrared-thermography-handbook-complete-set-volumes-1-2.html

    Considera comenzar con los paneles del sitio eléctrico. Si no se han hecho inspecciones previas aparecerán puntos de falla.

    Para la parte mecánica apóyate en otras tecnologías.

    Salvo para hornos, refractarios y sistemas hidráulicos; requieren y te llevarán más tiempo (valoración de cada caso individualmente).

    Patty Warner

    Se monitorizan componentes de electricidad a nivel de montaje y proceso. Todo.

    Se adjunta archivo con método que te pueden ayudar.

    También recomiendo crear fichas individuales por activo, más que tomar un montón de imágenes llenando directorios y renombrando miles de archivos.

    Y a partir de ahí realizar informes tratando de mejorar lo ya existente: muchos fabricantes ya vienen actuando como termografo portatil, pero sin la periodicidad requerida.

    Definición de un Método

    el metodo es importante para el termografo portatil

    (Rubén: Patty muestra un informe con muchas termos, pese a lo que comenta pero se basa en inspecciones de mecánica; y a veces es complicado sacar un buen ángulo de foto).

    Howard Penrose

    Existe el instituto Inspecciones Termográficas (alias » infrainspection institute») con límites y procedimientos específicos para esta técnica. Como termografo portatil te recomiendo el enlace.

    Infraspection – Standards

    (El traductor aclara: la página es una especie de kiosko PDF donde se da precio a ediciones categorizadas por idiomas . Se accede a señales de lectura rápida para crear un carrito de la compra; vamos tipo Amazon pero para termografos portátiles.

    Como intento de profesional termogafo portatil este es un completo enlace querido lector.

    Como curiosidad, por otro lado, Howard Penrose es un especialista de circuito motor (presidente de una compañía y doctor ingeniero. Seguirlo o consultarlo en Linkedin #empath #gearbox #windpower #reliability #industrialengineering; por este último hashtag le conozco yo).

    Jose Castellanos

    No adjunto especificaciones para el trabajo de inspección portatil; lo digo porque yo no soy una celebrity especialmenet tras Howard, pero sí un listado de recomendaciones practiconas:

    1. Capturar imagen macro del sistema
    2. Dividir el sistema en distintas áreas
    3. Tomar imágenes de cada una de ellas
    4. Grabar y reportar los datos recolectados a fin de evaluación (análisis).
    5. Analizar los datos y esbozar conclusiones
    6. Realizar un informe definitivo

    Siguiendo estos pasos seguro que, aunque te lleve tiempo, no cometes errores que es la base para ser un buen termografo (calidad de los datos)

    Eugene Vogel

    Jajaja Jose, aquí todos actuamos de igual a igual. Ni celebrities ni nada de eso.

    Yo intentaría contactar con institutos, revistas especializadas …. o incluso vendedores de infrarrojos.

    Sin un mínimo de nivel 1 como termografo ….. quién sabe qué puede ser de tu futuro gregory lyn


    Experiencia es aprender de mis errores, y formación de los errores de los demás

    Gene Vogel: la formación es mucho más cara

    John Gould

    Fuera aficionados Greg, yo trabajo como termografo (para FLIR).

    La termografía me satura; de hecho te diría que probarás con el portatil NFPA 70B. Se ha traducido y tienes orientaciones sobre frecuencias para grandes sistemas de mantenimiento eléctrico.

    Pero siempre hay que tomar fotos con 40% de carga o más, misma distancia y ángulo; hay que documentar carga en corriente y porcentual (valores absoluto y relativo).

    Desde FLIR hemos desarrollado el creador de rutas. Permite fáciles capturas y apoyo para informes rápidos.

    También allí podrás definir referencias como línea base; no olvides Gregory Lyn que estamos hablando de mantenimiento predictivo. Se cargan marcas o anotaciones que hubieras hecho previamente para asegurar consistencia, o incluso función de solapamiento de imágenes.

    Soy comercial (no técnico como Eugene ) y te mostraria con gusto esta funcionalidad.

    Victor E. Rioli

    Los colectores de datos de FLIR son buena solución efectivamente en todo lo que indica John Gould.

    Sin embargo los grandes aisladores y embarrados son inaccesibles o de riesgo alto para su apertura; tengo ejemplos de ruidos de defectos que no se pudieron documentar como termografo portatil.

    Entonces para imágenes térmicas la alternativa para estos engranajes de alto voltaje sería instalar ópticas permanentes (consultar con el fabricante).

    (aclaración de traductor; se trata de otro gran referente Victor Rioli en LinkedIn desde Nápoles en florida – USA)

    Jon Gould

    Desde luego Vic que sería una buena alternativa las ventanas de visualización (transparentes al infrarrojo).

    Las hay variadas para diferentes aplicacioes.

    Es cierto que hay muchos clientes que se han ahorrado tiempos de inspección, incrementado la seguridad y mejorado su rating como termografo portatil con estas ventanas.

    Victor E. Rioli

    No me refería a Windows John sino a opticas (visores) permanentemente montados pues las ventanas te cierras a un catálogo.

    Veo difícil, por espacio, su implantaciónn en estos sistemas de acoplamiento de intensidades (13.8 kv 2000 A) pero si John Gould lo dice?

    Gracias por el feedback amigo.

    Fin👏del👏Foro👏

    ¿Quién es quién en termografía portatil?

    Ya habéis visto que el foro da bastantes replicas, y que en muchos casos son referentes propiamente; por eso la etiqueta de referentes para la entrada.

    En nuestra empresa, tanto en Preditec como en IRM no se dio importancia a la certificación como termografo, pero sí teníamos un procedimiento del grupo allied que se cita y analiza en la entrada de termografia infrarroja de fecha 20 Noviembre de 2016. (baste que sigáis las entradas de la etiqueta termografía y la encontraréis.

    Allied Reliability

    Responsables de un estándar para el análisis de vibraciones , del que firmé un contrato como partner dentro de IRM en el año 2003 (título de la entrada ¿Qué potenciar para una Adecuada Gestión de Contratos en Mantenimiento?).

    Y así se hizo con otros partners de Europa: Holanda, Bélgica, Reino Unido, ….

    Y luego con cada planta de división de aceites en el sentido de presentarle los resultados en formato semáforo: rojos, verdes o amarillos en función de lo indicado por un estándar que incluía niveles de alarma.

    Y de ahí si las plantas remitían indicadores a la dirección, cara a establecer diferentes estados de madurez el apoyo de Allied a todos los partners fue creciendo con un procedimiento similar al que indica Ron Frend; pero con un mayor nivel de detalle.

    allied sabe de termografo portatil

    Son 9 páginas en PDF

    Allied Services en Estados Unidos

    FLIR / Visio

    Son las 2 marcas que he conocido en IRM; luego en Preditec me dediqué más a inspecciones de motores y vibración.

    Y manejar como termografo portatil solo FLIR, tanto la cámara como el software.

    Y puedo avalar lo que dice John Gould si bien con muy poca experiencia; simplemente que se debe entrar al trabajo práctico con el hardware y software: medida de tiempos para medida portatil, …. Y más si trabajas en una fábrica de plantilla como personal de mantenimiento.

    Javier González

    Ingeniero industrial titulado estuvo en los primeros años de siglo con la temografía impartiendo cursos con lo que José Pedro Rayo (director de IRM) tenía preparado y las firmas con las que se tenía representación en la empresa.

    Su nombre es Javier González Rodríguez :

    un amigo como termografo portatil

    En facebook mejor que en LinkedIn.

    Trabajo como termografo portatil

    La entrada sigue una línea editorial como cualquier blog o medio social, pero se ha realizado dado que existe una gran demanda de estos profesionales termografos.

    No tenéis más que revisar la entrada del 2 de Mayo de 2014 Aplicaciones de la Termografia dentro de esta misma etiqueta.

    O el mantenimiento de edificios, también en el blog como entrada …..

    O el mantenimiento de carretereras, uno de los primeros artículos traducidos para este blog.

    También en el mundo de las turbinas eólicas, algo que no pude revisar con el nivel de detalle que me hubiese gustado en mis 2 años en GAMESA (obviamente no estuve como termografo portatil) , pero fijaros las salidas que este sector en crecimiento ofrece.

    formacion de termografo portatil

    CLH

    En la logística de hidrocarburos incluso se puede trabajar como autónomo: recuerdo a Javier Ramírez que llevaba más tiempo que yo en la empresa; y dejo la carrera de industriales en 2º que encontró su mundo como termografo portatil.

    No es que se diese de alta sino que realizó muchos trabajos de modo paralelo a los de vibración y motores eléctricos que él también venía realizando.

    Sin embargo sus preferencias eran, así me lo comentaba personalmente, claramente hacia la medida de temperatura con infrarrojos.

    Y siguiendo su propio método, pues ni siquiera se ofreció voluntario o mostró interés cuando el grupo allied nos ofreció la certificación nivel I a través de una universidad de Valencia.

    Con un buen coche y una cámara FLIR esto puede realizarse sin un empeño de bienes personales o sin asumir riesgos vitales ilógicos o fuera de contexto.

    plantas parecidas como termografo portatil

    Dentro de esta empresa en LinkedIn no tengo demasiados contactos para ofreceros esa es la verdad. Ni tampoco sé donde paran aquellos proyectos de Javier Ramírez: son más de 10 años sin saber de él.

    Tengo a Damian Martinez Viñas y a Juan Jesús Torres Andrades dentro de la empresa CLH / exolum group.

  • Termografia Mecanica

    Termografia Mecanica

    El mantenimiento mecánico representa una amplía actividad en lo que al análisis de fiabilidad y disponibilidad se refiere. Pero no únicamente desde la labor correctiva, como inconscientemente se tiende a pensar sino también desde la parte de ingeniería de procesos en el sentido de mejorar la eficiencia de líneas e instalaciones productivas. En el artículo se muestra uno de estos casos mediante el uso de la termografia mecanica en el sector químico.

    Desde ese punto de vista, se ha de entender que la termografía es una técnica de amplia uso en el mundo de la ciencia y la tecnología, no solo en la industria en la que se ha asociado fundamentalmente a la detección de puntos calientes en instalaciones eléctricas. La razón habría que buscarla en:

    • Elevada criticidad de buena parte de los activos eléctricos de alta y media tensión.
    • Buena relación costo-beneficio que ofrece como aplicación predictiva, caracterizada como actividad mayoritariamente subcontratada.

    definición de termografia mecanica

    Sin embargo existen aplicaciones mecánicas en la industria donde la termografia resulta la técnica más viable para la detección de fallos o ineficiencias.

    Por todo lo anterior ahondemos en la

    Termografia Mecanica,

    como la rama del mantenimiento predictivo que analiza componentes e instalaciones mecánicas mediante el análisis de termogramas infrarrojos. Desde esa perspectiva existen un gran número de aplicaciones como podrían ser:

    • Sobrecargas en cojinetes, rodamientos.
    • Fricción en acoplamientos.
    • Ineficientes combustiones en Turbinas de Gas.
    • Fugas en conducciones.
    • Ineficiencias en mecánica de fluidos: bombas, compresores, soplantes, ….
    • Desgaste en sistemas de intercambio térmico: intercambiadores, calderas, ….
    • Rendimiento de líneas de flujo: válvulas, tuberías, ….
    • Óptima funcionalidad de sistemas de almacenamiento: tanques, depósitos, …

    Es una primera lista, pero existen muchas más aplicaciones específicas para cada sector, en las que se recomendaría valorar si una instalación o activo es susceptible de

    ¿Optimizar mediante termografia mecanica?

    mediante el siguiente procedimiento:

    • ¿Se genera presencia o ausencia de calor?

    Nos hemos de preguntar si existe intercambio o variación térmica por mecanismo de transmisión de calor por conducción y convección que permita a nuestros dispositivos de detección (variados en cuanto a nivel de calidad y sensibilidad) la visualización de anomalías y su posible evolución.

    • ¿Se trata de una superficie cercana o lejana?

    Una adecuada distancia y calidad en el encuadre resulta clave para una óptima fotografía en el espectro infrarrojo.

    • ¿Preguntarnos por los Requisitos de Resolución y Sensibilidad?

    Tras los dos análisis previos, hemos de plantearnos qué requisitos necesitamos en sensibilidad (delta térmico) y resolución (delta de resolución gráfica), en función de los que elegiremos el nivel de cámara e inspector termográfico.

    • ¿Es Justificable la Inversión?

    Cualquier inversión o gasto en mantenimiento predictivo debe estar basado en un análisis de criticidad. En el caso de la termografia mecanica dicha criticidad se determinaría en función del coste del problema (en términos de costes de oportunidad) y la frecuencia del problema (el MTBF que podamos obtener a partir de nuestro histórico de fallos).

    fugas y termografia mecanica

    De ese modo se planteó el caso histórico de la entrada en el que se decidió inspeccionar por termografia mecanica una línea de descarga de soplantes de horno en el sector químico.

    Línea de Descarga de Soplantes

    Se trata de una línea de proceso dentro del horno de Hot Oil en una instalación de fabricación de plásticos.

    Analizando el análisis previo se llegó a la conclusión de que se precisaba una resolución y sensibilidad elevadas, pese a lo que el analisis de fallos indicó la necesidad de inspeccionar por termografia mecanica, pues era línea con :

    • Importantes consecuencias para la producción y el rendimiento de la instalación.
    • Intermedia frecuencia de fallo.

    Instalación

    Se trata de línea de tuberías calorifugadas en las que se supone la existencia de mayor temperatura y presión en la línea disparándose los sistemas de control de la soplante, por ineficiencias de la línea.

    Se trata de tuberías de acero al carbono calorifugadas,  por las que circulan gases orgánicos y vapor de agua, que alimentan a la caldera en la zona de Hot Oil.

    termografia mecanica en tuberías

    La inspección se realiza a primeros de Marzo por el inmediato paro preventivo de la planta, con objeto de poder subsanar los defectos encontrados, eliminar la causa raíz del problema y aumentar la fiabilidad y disponibilidad futura de la instalación.

    Dispositivo de Detección

    Se usó una cámara de termografia Modelo Prism DS, que ofrecía 4 veces más de resolución que los modelos estándar, sensibilidad elevada a partir de un rango dinámico de 12 bits, con dispositivos de almacenamiento en formatos de alta densidad (PC Card).

    calidad en termografia mecanica

    Características de la Inspección

    Se usaron las siguientes condiciones de referencia a la hora de obtener los resultados por temperaturas:

    • Temperatura ambiente 25º C
    • Humedad relativa 50%
    • Emisividad 0.10 – 0.85
    • Distancia con respecto al objeto 1 – 4 metros

    La inspección se realiza de una manera secuencial con el proceso, iniciándose en la propia zona de soplantes hasta llegar al horno. Se encontraron dificultades derivadas de la existencia de tuberías de vapor de agua en las proximidades en zonas calorifugadas, que restaron prestaciones a los termogramas tomados en muchas de las vías con tramos verticales.

    Inspección por Termografia Mecanica

    De una manera somera se muestran los resultados más destacados de la inspección realizada:

    • Temperaturas de 110 ºC en zona de válvulas de acero en contacto con tubería interior

    válvula por termografia mecanica

    • Temperatura elevada en zona de tubería interior:

    informe de termografia mecanica

    Conclusión

    Se recomendó limpiar las zonas remarcadas, en las que se cree existía acumulación de suciedad y perdida de laminaridad en el flujo del fluido, esperándose un posterior aumento de temperatura y recuperación de la presión.

    ¿Moraleja?

    Pese a que el informe y el caso de estudio puede no resultar del todo concluyente, y únicamente se pudieron achacar los problemas existentes a las zonas de obvia elevada temperatura, sí pone de manifiesto la metodología y tipo de fallos que pueden detectarse por termografia mecanica.

    También permite corroborar con un caso práctico los aspectos de procedimiento ya indicados en la entrada sobre calidad en termografia infrarroja, pues si se cumple con ellos el cliente (trabajos subcontratados) entiende la dificultad que por las características de sensibilidad, resolución y por el propio diseño de planta tiene el diagnóstico por mantenimiento predictivo.


    Tutorial

    La última parte de la entrada, como habitualmente, muestra un tutorial de apoyo a vuestras labores de ingeniería de mantenimiento. En este caso sobre cargas y esfuerzos por cortadura, teoría y aspectos de amplia utilidad para cualquier fallo relacionado con los sistemas de apriete y fijación de muchos sistemas mecánicos: uniones atornilladas y por remache.


    Despedirme finalmente sugiriéndote que si tienes sugerencias, aportes o dudas sobre el tema del artículo no dudes en usar la sección de comentarios. Es gratuita y recuerda: «mejor intentarlo que quedarse con la duda sin saber qué hubiera pasado».artículo sobre termografia mecanica

  • Termografia Infrarroja ; & notes

    Termografia Infrarroja ; & notes

    En esta entrada del boletín se hablará sobre ciertos aspectos a considerar para preparar un procedimiento para estudios con termografia infrarroja.

    ADMIN SOBRE TERMOGRAFIA INFRARROJA

    Es un poco cotilleo puesto que está basado en documento que llevó a mi por casualidad: preferred provider de allied services para multinacional. Esta gente tenía un completo procedimiento que se nos envió por fax para los «comerciales», y como yo andaba por allí.

    Es mi carácter, no puedo evitarlo. Si bajas las escaleras para hacer algo en el «área comercial» pues aprovechar el viaje al máximo, incluso coger hojas que salen del fax con temas de «mi interés».

    Nadie va a levantar la voz, por su divulgación. Esa es la verdad. Pues en el fondo yo lo aproveché para ser más cuidadoso en mis termografía infrarroja. Especialmente cuando iba a fábricas como BIMBO donde te exigían inspeccionar sistemas de «aire condicionado».

    fin nota sobre termografia infrarroja (h3)


    No se trata de algo habitual puesto que como tecnología de carácter más intuitivo que técnico, suele pensarse en dos:

    • la importancia de una adecuada cualificación del inspector o
    • en la calidad de los equipos de medida,

    como los criterios prioritarios para la realización de inspecciones de termografia infrarroja.

    Luego hay que tener algo que ponderar más o menos de esos 2 aspectos.

    En el caso de allied era el inspector (certificados de alto nivel)

    2 variables
    la termografia infrarroja por intuitiva deja margen; ¿y no es ingeniería?

    En preditec – irm, sin embargo, primaba más la calidad de las cámaras: llevábamos tecnología que parecíamos un equipo de «rodaje de vengadores o superproducción similar».

    En definitiva que la termografia infrarroja, al dejar cierto margen, quizás no sea ingeniería. Pero eso no me corresponde a mí decidirlo sino a quiénes realicen los planes de estudio : políticos.


    Pero antes de nada introducir el apunte de este número que trata sobre

    Física Estadística,

    rama de la ingeniería muy orientada a los fenómenos de transmisión de energía (como puede ser el caso de la termografia infrarroja por lo que sí sería ingeniería).

    Os introducirá sobre algunos conceptos clave para entender los choques moleculares y las variables físico-químicas que rigen su comportamiento.

    Espero te guste el PDF. Son sólo 4 páginas por la complejidad del apunte.

    estadistica y termografia infrarroja
    apunte sobre ingeniería: física estadística.


    El procedimiento sobre el que vamos a hablar hoy seguro que interesa a cualquier empresa relacionada con

    Servicios de Termografia Infrarroja.

    Cualquiera busca encontrar una uniformidad en el modo de realización de termografia infrarroja, independientemente de que se disponga certificación ISO, UNE o similar.

    En el contexto indicado en la entrada gestion de contratos se nos exigía en cierta medida actuar como inspectores de termografia infrarroja.

    Por

    cuestiones de negocio,

    se pensó en la adecuación de nuestros procedimientos a los de la empresa que nos contrató.

    Recopilamos los diferentes aspectos clave para la realización de este tipo de inspecciones e informes de mantenimiento predictivo.

    Pero sin una

    Metodología de Trabajo,

    puesto que existen varias variables (ya se dijo que al menos 2) a tener en cuenta, y todas ellas deben considerarse para la realización de este documento patrón.

    En la actualidad (2016-2017; pues ya en 2026 – última actualización – ando menos en estas cosas de «brainstorming») existen software que ofrecen apoyo para este tipo de trabajos como Mindjet que establecen árboles relacionales y un esquema para un procedimiento.

    Tal esquema debiera incluir para termografia infrarroja:

    • Equipos de medida y características mínimas.
    • Factores de óptima detectabilidad de fallos
    • Activos inspeccionables por la tecnología
    • Formatos para reportes (recordar la entrada informes de termografia infrarroja)

    Parece más que suficiente para un documento de como mucho 6 o 7 páginas.

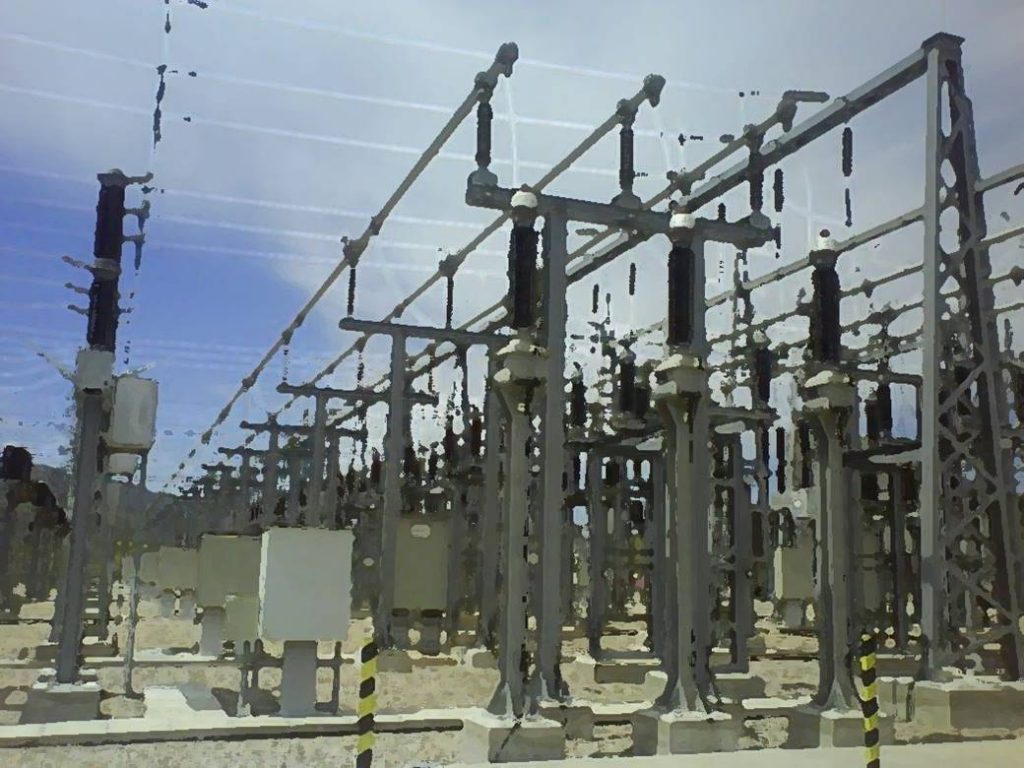

    termografia infrarroja esquema
    Se trataba de crear un esquema de termografia infrarroja

    Con ese contexto y como cualquier post de boletín (recuérdese que en su día hubo envío por correo y lista de subscriptores), se aportan tips de apoyo para

    Procedimiento

    Formación Requerida

    Los planes de estudio y formación de postgrado es cada vez más variante y ecléctica, por lo que puede resultar conveniente establecer unos mínimos formativos para el inspector de cada inspección en termografia infrarroja.

    Y en estos casos ya se sabe es conveniente ¡barrer para nuestra propia casa! exigiendo la(s) acreditación(es) que nuestra empresa ofrezca en termografia.

    Equipos y accesorios necesarios

      Tipificar los equipos necesarios para inspección de termografia infrarroja delimitando las características técnicas básicas mínimas para garantizar la calidad en los trabajos.

      termografia infrarroja en edificios
      Útil termografia en edificios

      Criticidad y Frecuencia(s)

        Tipificar los criterios para establecer la criticidad de los activos a controlar por termografia infrarroja.

        ¡Y también la frecuencia de inspección!

        Más allá de complejos algoritmos de ingeniería de organización porque realmente no se pueden aplicar: el «activo estrella» armario eléctrico no presenta 2 tiempos independientes T2 y T3 para poder hablar de probabilidades conjuntas.

        Y las condicionadas igualmente carecen de sentido al no haber existido evolución de la tecnología base infrarroja. «Ni hacia atrás ni hacia delante» que diría un castizo.

        Listas para detectabilidad

          Pese a que este pueda resultar excesivamente amplio, es conveniente listar aspectos clave para una buena detectabilidad por termografia infrarroja:

          • Condiciones atmosféricas críticas
          • seguridad
          • Tiempos e inercias térmicas habituales para toma de imágenes relevantes
          • Cargas requeridas para la inspección, ….
          termografia infrarroja y seguridad
          la seguridad, uno de los aspectos a listar y detallar en procedimiento

          Sistema(s) de referencia.

            Obviamente no se manejan los mismos criterios para la detección de problemas en equipos mecánicos que eléctricos,

            Luego identificar las fuentes de perturbación para una adecuada documentación de fallos.

            Sin olvidar el sistema(s) de referencia: condiciones ambientales, fuentes de calor, variaciones de carga, condiciones anómalas, ….

            Tipificar inspección por termografía infrarroja

            Ya se comentó en la entrada de tecnologias predictivas lo conveniente de saber qué técnicas son aplicables a nivel de diagnóstico para cada tipo de equipo.

            En ese sentido la termografia requeriría de un mayor alcance que procedimiento: sería necesario aumentar la trazabilidad del documento.

            Es decir que sea relevante sobre el total de activos de planta; no como pasaba con el contrato del que os hablo que se hacían armarios eléctricos nada más.

            Substituyendo en la mayor parte de los casos al seguro de planta.

            ¿Documentar anomalías?

              Es conveniente determinar cuáles son los aspectos que permiten identificar documentalmente el punto de anomalía, algo de la que ya se habló en la entrada mantenimiento de cuadros eléctricos.

              termografia infrarroja de electrónica
              componentes variados en electrónica

              Es decir, poder establecer algún modo unívoco de identificación de cada equipo con anomalías y los factores usados en la detección:

              • ID
              • Emisividad usada
              • Área o fabricante

              Determinar Prioridades

              Ya comentado suficientemente en la entrada indicada con anterioridad,  informes de termografía, si bien aquí nos referimos a la parte relativa a establecer un documento y prioridades de actuación que permitan identificar las exigencias de mantenimiento para cada anomalía detectada en termografia infrarroja.

              A mí modo de ver una buena idea es ordenar las fichas del informe (típicamente cada ID podría ser una ficha con su termograma y foto visible) no alfabéticamente o numéricamente sino por severidad de actuación.

              Bueno, pues hasta aquí la entrada de esta semana.

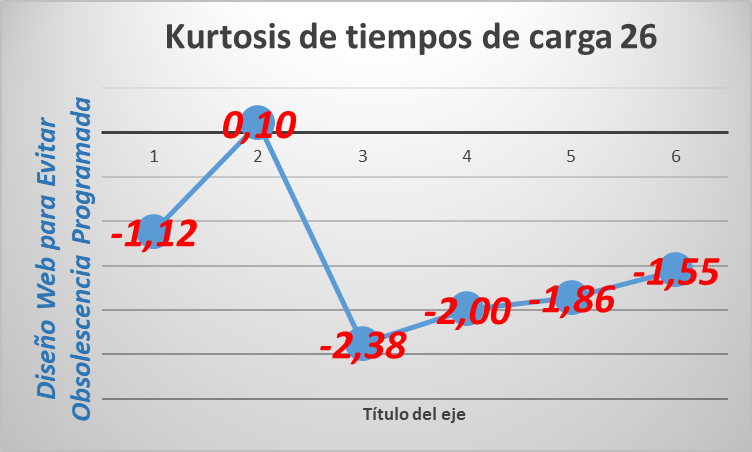

              kurtosis
              La arquitectura cliente-servidor proporciona errores; por ejemplo estar trabajando y cerrarse el programa por sí solo. Muchos usuarios prefieren trabajar en arquitectura monopuesto. Con el tiempo las redes DEVICENET han sustituido a estos protocolos, que por el error pueden considerarse arcaicos como pasa cuando se trabaja con información de responsabilidad como en mantenimiento predictivo. De hecho los datos crudos de señal recolectados por los hadware de tecnología son directamente llevados a buses de datos. En el termino de bases de datos existe un progreso lento en esa evolución pues las redes DEVICENET no permiten trabajar de modo simultáneo con varios puestos de trabajo (arquitectura S/M SLAVE – MASTER en terminología FRIKI). PoR TANTO SE prefiere aún las arquitecturas cliente – servidor pues los errores se producen muy de vez en cuando; y lo otro (el no trabajar al mismo tiempo con varios puestos de trabajo) es un problema continuo.

            1. Control de Maquinas (& notes)

              Control de Maquinas (& notes)

              Buena parte de las entradas del blog se contextualizan en la aplicación de técnicas de control de maquinas.

              Pero las técnicas son duras por teoría, y entonces una entrada boletín donde os indico una serie de buenas prácticas para el monitorizado de condición por tipo de equipo.

              Pensad que tengo un amplio conocimiento como ingeniero de organización plan 1974 en España: la tecnología química, mecánica, metalúrgica me dan el más amplio bagaje en España para una gran parte de activos rotativos.

              tips sobre control
              Pueden aparecer en activos rotativos probabilidades de error, por ejemplo en bombas verticales. Donde me especialicé durante más de 15 años.

              Pero, como habitualmente en estas entradas de boletín (se recuerda que en su día hubo un listado de subscriptores y envíos por email), aquí tenéis un apunte sobre

              Percusiones para control de maquinas,

              simplemente introductorio pero que os resultará de amplia utilidad en vuestro futuro profesional, sin lugar a dudas.

              Se trata de fuerzas de carácter puntual, que son muy usadas en el control de frecuencias naturales.

              Se trata de un PDF de 4 páginas.



              En definitiva, el post sobre

              Control de Maquinas

              lo voy a organizar por tipo de equipo, tratando de explicar una serie de buenas prácticas para su control; finalmente la entrada acabará con una

              Infografía Resumen.

              Por supuesto considerarlo una entrada flash pues el detalle que exigiría un post de estas características excedería el alcance de cualquier texto online.

              Se trata de cinco de los equipos más utilizados en la industria:

              Bombas Centrífugas

              Equipo presente en todo tipo de Sectores.

              Ahí van las recomendaciones:

              Usar la Forma de Onda en Vibración

              Este tipo de maquinas suele presentar combinación de ruidos repetitivos y aleatorios, por lo que el uso de herramientas como el espectro de vibracion puede resultar insuficiente.

              La onda permitiría visualizar el delta temporal entre los diferentes eventos que perturban a las maquinas.

              Pero el top – top sería:

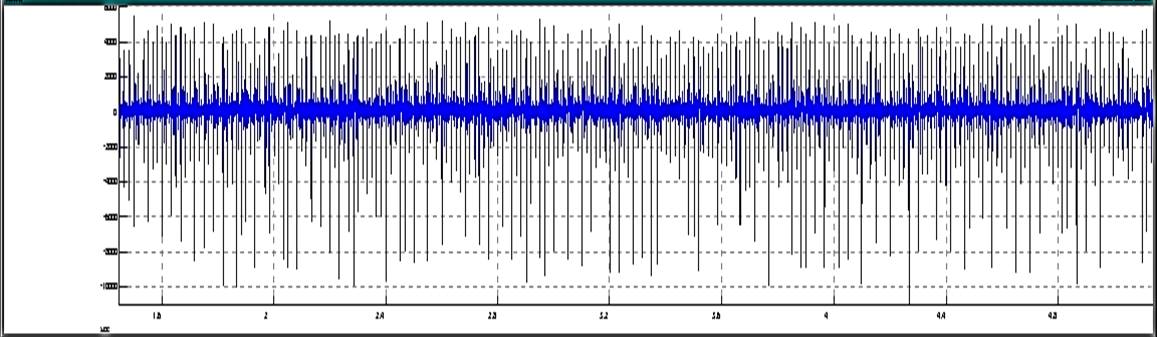

              «Medir la Señal Temporal en Ultrasonido, de energía más localizada en el Punto de Medida»

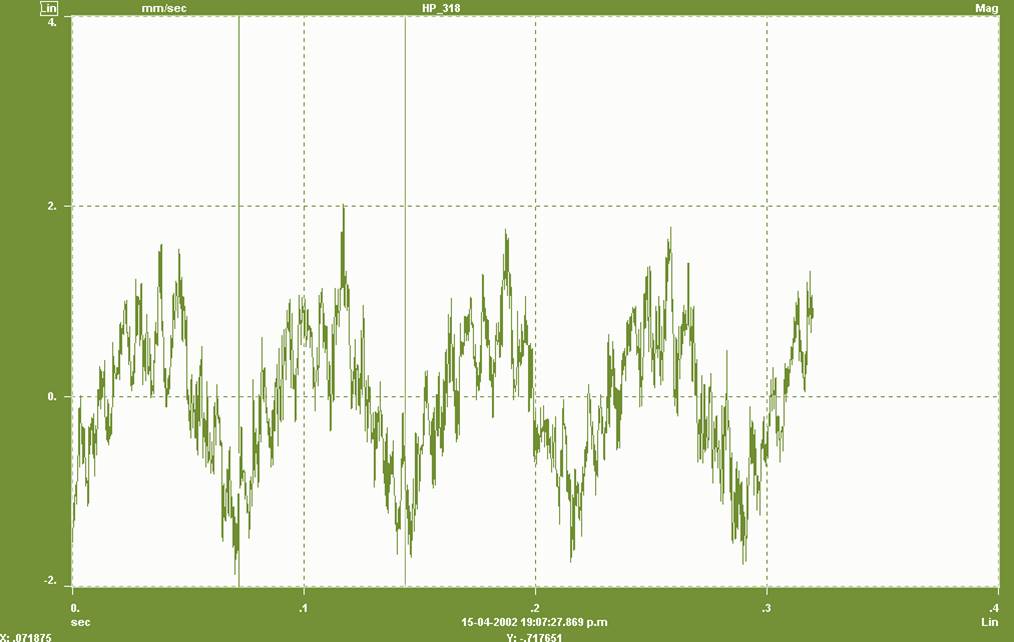

              (en la foto se adjunta onda vibracional con patrones únicamente repetitivos)

              onda en control de maquinas
              onda de vibración con patrones repetidos. el espectro se queda «cojo»

              Tener en Cuenta la Dirección de la Vibración

              Es habitual que en los programas de control de maquinas, una vez se ha alcanzado un histórico suficiente, se deshabiliten ciertas direcciones de medida dentro de las medidas de vibración.

              Es necesario por cuestiones de tiempo y eficiencia.

              Sin embargo, los niveles de alarma pueden considerar todo el paquete de niveles existente independientemente de la antigüedad en fecha.

              Ello obligaría a una particular

              configuración de alarmas

              y sus Metodologías de Cálculo.

              Pensad que estas maquinas presentan una vibración radial más elevada en la dirección perpendicular a la tubería de descarga.

              Ventiladores Centrífugos

              Ya se habló de estas maquinas en la entrada sobre Mantenimiento de Ventiladores, en relación a la importancia de la inspección sensorial.

              Además de eso se remarcaría para un óptimo control de maquinas:

              Nada más fácil que detectar fallos en Rodamientos de ventiladores con Técnicas de Envolvente o similares en Vibración, por problemas de autorango.

              Pese a que los equipos electrónicos incorporan autorango conservativo o dinámico …… a veces se queda limitada electrónica para control de maquinas.

              Por ello no olvidéis usar la

              «Termografía para el Control de esta maquina«.

              Son rodamientos que trabajan en caliente y se puede ser preciso en detectar la ubicación de la zona de carga (admin RubenLorenzoAraujo)
              ejemplo en control de maquinas
              No lo parece pero es un rodamiento de ventilador en «vertical».

              Niveles de Alarma Absolutos

              La mejor recomendación siempre es usar alamas relativas en vibración: centralidad, media móvil, % de cambio, …..

              Con niveles de control absolutos permitirán un rápido filtrado entre ventiladores en buen y mal estado.

              Soplantes Lóbulos

              Son maquinas ampliamente usadas, fundamentalmente como sistemas de transporte siendo su control dificultoso por cuestiones de prevención de riesgos (tiempos de medida se deben limitar).

              Pero sí existen buenas prácticas para su control:

              Es recomendable el uso de ambas técnicas, fundamentalmente en lo relativo al análisis de rodamientos.

              Pero tomando únicamente medidas de dB en ultrasonido, para ahorrar tiempos.

              De modo que estamos realizando un «mapa de ruido de soplante» nada más. Pero algo es algo; porque sólo midiendo vibración «no se obtiene conclusión alguna».

              Las soplantes generan ruido por su propio trabajo (escasa holgura existente entre los rotores de impulsión).

              Es decir resulta exigible la medición de transitorios.

              Se debería capturar entonces los decimales de la señal decibélica. Algo que no resulta operativo.

              Por tanto para cortos tiempos usar la

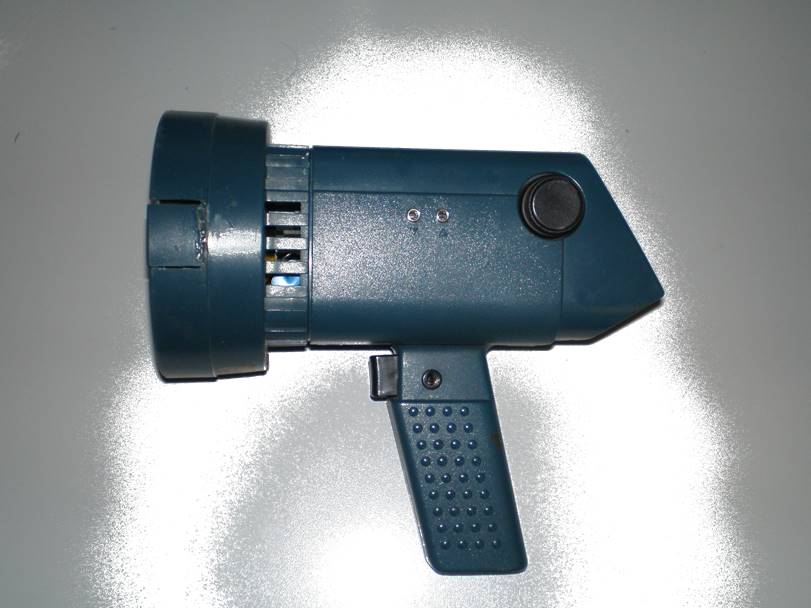

              «Lámpara Estroboscópica te permitirá la Detección de esas Anomalías Visualmente»

              control de maquinas visual
              Parando la señal con strobe, obtenemos esos cortos períodos de visualización.

              Molinos Martillos

              En estos equipos de molienda el propio trabajo del equipo genera componentes de impacto.

              Por esa razón se precisa de las siguientes buenas prácticas para su control:

              Es habitual que exista una dirección de carga en la molienda pues el propio peso del martillo el que genera el choque sobre el Material.

              Por ello medir la vibración en esa dirección alterará los niveles existentes por cuestiones relativas a proceso.

              El uso de medidas Triaxiales lo evitará pues eligiendo como dirección de apoyo del sensor la radial menos afectada por el trabajo del molino, será el propio instrumental quién traslade la componente leída a 3 direcciones ortogonales, que es al final lo que se busca en análisis de vibración.

              medida para control de maquinas
              uso de sondas de vibración triaxiales para control de maquinas

              Los impactos van a excitar componentes estructurales en la máquina además de preconfigurar «pseudo zonas de carga» en el Rodamiento a la frecuencia de esos impactos, típicamente el 1x del eje.

              Por ello las lecturas de vibración no cubren con garantías la detección de las diferentes zonas de falla en el rodamiento, siendo una buena práctica tomar el valor de dB (ultrasónico), que no debería ser elevado.

              Si no fuese así algo está pasando; para ello debéis utilizar únicamente el sensor tribanda de SDT y en concreto su analizador llamado SDT170.

              Periódica

              Siempre es medida periódica lo mínimo a tener y luego todo lo que os he comentado en la entrada:

              tiempo en control de maquinas

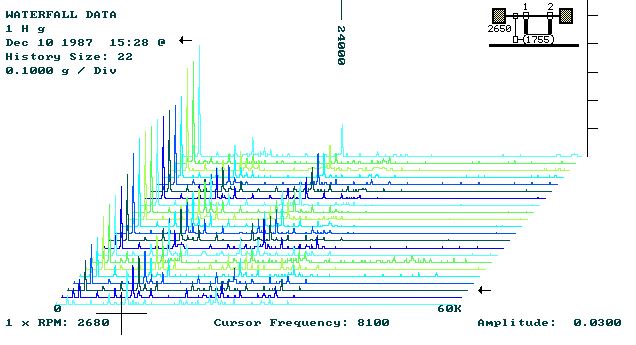

              cascada espectral realizando análisis en detalle

              Infografía control de maquinas

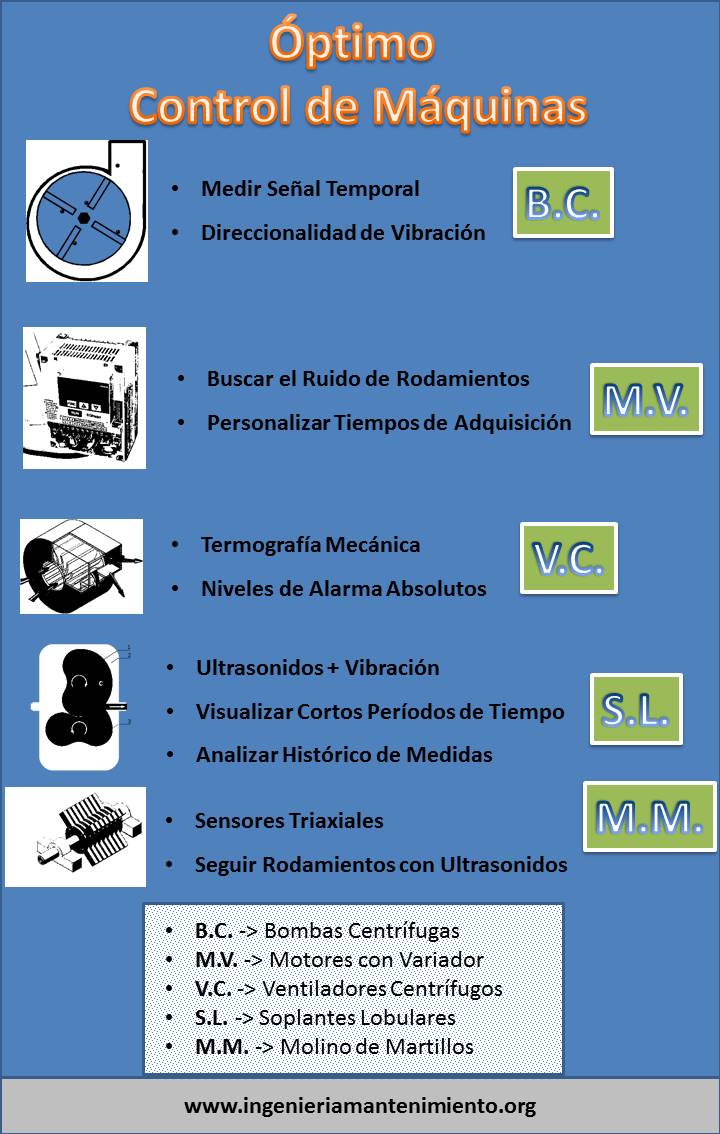

              Infografía resumen:

              control de maquinas infografia

              Todo ello sin olvidar las valoraciones de criticidad que puedes realizar según las diferentes metodologías ya indicadas en el Enlace de Analisis de Fallos, y que te permitirán definir el parque de equipos sobre los que aplicar todas técnicas de Control de Maquinas .

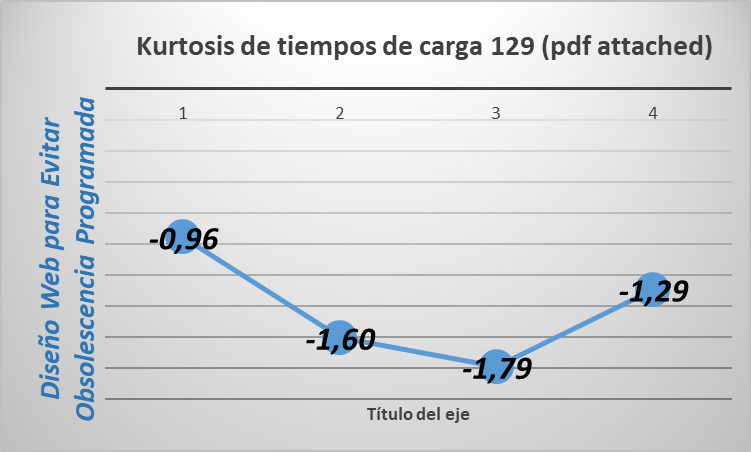

              kurtosis
              Los tiempos de carga en diferentes servidores PARA ESTA URL no muestran suficiente variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor NO está reconociendo una arquitectura cliente – servidor, lo cual genera mayor desgaste en ordenadores y favorece la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google) óptimos. Te recomiendo no lo compartas en redes o con amigos pues es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
            2. Informes de Termografia ; & NOTES

              Informes de Termografia ; & NOTES

              Sección de experiencias, anécdotas y consejos una serie de recomendaciones para mejorar la realización de tus Informes de Termografia.

              En esta entrada del newsletter (se recuerda que hubo en su día lista de subscriptores y envíos por mail) se presenta un tutorial sobre momentos de inercia,

              informes de termografia 1

              Empezaremos con el

              Apunte

              que esta semana se dedica a explicar los momentos de inercia como una herramienta que permite caracterizar el comportamiento de la masa de un sistema asimilándolo a una serie de elementos tipo como cilindros, esferas, ….

              Pero para ello se precisa conocer la base que es la que se aporta en este apunte.

              momentos de inercia
              5 páginas tutorial sobre momentos de inercia

              Son 5 páginas que viene siendo la extensión habitual de apunte.


              Cómo ya se dijo, se presentan una serie de recomendaciones para mejorar tus

              Informes de Termografia.

              Ya sabéis que esta técnica presenta una característica respecto a otras de las predictivas presentadas en el portal, como es que el

              Análisis en Campo.

              resulta concluyente.

              Es decir, con un buen inspector de termografia resulta fácil lograr de manera inmediata los activos con mayor síntoma de problema entre las áreas chequeadas,

              Siendo recomendable que estas se presenten al responsable de previo abandono de la instalación.

              Es decir sin haber realizado informes de termografia.

              Las razones para ello son:

              • Existen limites absolutos para las diferencias térmicas entre materiales en buen y mal estado.
              • La inspección obliga a minimizar o eliminar las fuentes de posible incertidumbre en el trabajo, siendo las más significativas las siguientes:
                • Existencia de diferentes materiales entre los componentes analizados.
                • Caracterización Imposible del nivel de radiación emitida en algún material por suciedad, pintura, presencia de reflejos, ….
                • Existencia de elementos de distorsión en forma de Factores Atmosféricos Adversos.
                • Características Insuficientes en la cámara de Termografia.
                • Condiciones asociadas a la Carga del Activo.
              • Al haber almacenado Temograma de Puntos Problemáticos, siempre se pueden revisar imágenes que no es más que revisar paletas de colores.

              Pese a todo muchas veces se abandona la planta sin informes de termografia, puesto que la planificación de algunos de estos trabajos no es la adecuada (recordad la entrada mantenimiento de cuadros electricos).

              Si bien los avances en resolución de pantallas hacen que esto de «abandonar» sea cada vez más ocasional.


              PEro el key point de este epígrafe es que son trabajos de «calidad»: el cliente percibe profesionalidad y buen curro por parte del técnico visitador.

              ¿Porqué Informes de Termografía?

              Porque los informes generan una trazabilidad tanto para el cliente como a la empresa de servicios a la hora de determinar posibles ahorros, logros conseguidos con el sistema, …..

              Además de por cuestiones de marketing relativas a la empresa que realiza la termografia.

              ¿Cómo Alcance?

              Ya se comentó en la entrada de mantenimiento de cuadros electricos que es muy habitual no disponer de un listado formal de equipos por diversas razones:

              • Equipos no dados de alta en el sistema de Gestión de Activos de Planta (GMAO, CMMS, …)
              • Equipos no codificados y sin identificación formal que no aparecen en los informes generados por el programa.

              En definitiva, es recomendable dejar claro cuáles han sido los

              «Equipos Controlados en Cada Inspeccion de Termografía»

              Cosas en las que ayudan los informes de termografia
              informes de termografia 2

              Por tanto, alcance debería ser un campo obligatorio en informes de termografia : permitirá delimitar responsabilidades si alguno de los sistemas no inspeccionados falla de imprevisto.


              Por otro lado, los informes de termografia permitirán documentar aquellos

              Equipos en Alarma pero con

              Bajos DeltaTemperaturas.

              En ellos no se precisará de intervención inmediata, y pese a que lo lógico sería que estos puntos se notificarán también al final de la inspección de campo esto resultaría imposible por:

              • Cuantía Excesiva de Puntos a Notificar, sin riesgo elevado para fallo en la fábrica.
              • Ser Contraproducente pues evita que el Cliente planifique la reparación de las anomalías más importantes,
                • pudiendo preferir valorar todas ellas en su conjunto al recepcionar los Informes de Termografia.


              Finalmente documentar las acciones de termografia permitiría

              Facilitar el Seguimiento

              de la condición de equipos en posteriores informes de termografia, tanto para el cliente como para la empresa consultora.

              informes de termografia 3

              Por tanto, pasemos a ver

              Recomendaciones Mejora

              de vuestros Informes de Termografia.

              Todas ellas están pensadas para un sistema formado por:

              • Cámara de termografía y software de análisis tipo.
              • Herramientas de ofimática convencionales.

              De igual modo, se parte de que se dispone de imágenes en el espectro visible e infrarrojo para cada problema detectado.



              Pues aquí las tenéis:

              Crear Fichas Individuales

              de Equipos en Observación,

              lo que permitirá un seguimiento más exhaustivo y detallado fundamentalmente por parte del cliente.

              Así, es habitual que este en muchos casos utilice una impresión en borrador del informes de termografia que se envíe para anotar sobre él las particularidades que tiene la planta en base a diferentes criterios cara a realizar o seguir cada recomendación.

              ¿Porqué este modo de comportamiento?

              admin tiene experiencia

              Porque le resulta más rápido que utilizar el ordenador donde todo suele estar procedimentado y establecido para seguir una serie de directrices.

              Por supuesto que ya lo utilizará cuando se realice la intervención o se abra una Orden de Trabajo, pero por ahora precisa tener un borrador para no olvidar lo que se dijo en el informe.

              Utilizar

              Recomendaciones Personalizadas

              En muchos informes de termografia es habitual usar listas de recomendaciones tipo, puesto que en muchos casos la naturaleza de estas es repetitiva, evitando así tiempo en la realización.

              Sin quitar razón a lo anterior se debería considerar incluir un campo en el informes de termografia que permitiera escribir una descripción de la recomendación, puesto que no debemos olvidar aspectos como:

              • Criticidad de la Ubicación Analizada
              • Severidad de la Recomendación Efectuada

              Desde el lado del cliente o el responsable de gestión se va a agradecer pues va a evitar que pase hoja tras hoja del informe al leer textos repetidos.

              Además, permitirá que nuestra firma o departamento demuestre un elevado grado de conocimiento sobre la problemática detectada. En este sentido, nunca olvidéis que

              «En Tecnología el MARKETING se realiza de manera integral por toda la empresa»

              admin (RubenLorenzoAraujo) tiene experiencia

              Tratar de Estandarizar el

              Tamaño de las Imágenes

              Remarco la palabra «tratar», pues recordemos que la foto viene tomada por la cámara de termografía en las condiciones y resolución que se tomó en campo.

              Luego el informes de termografia permitirá unos formatos tipo para la inserción de la imagen por lo que habrá que encontrar un compromiso entre tamaño y calidad, siendo en muchos casos realmente difícil la estandarización.

              El hecho de realizarlo así mejorará el aspecto visual y la presentación que del informes de termografia pueda realizar el gestor a otras áreas y departamentos.

              No Uniformices la

              Paleta Utilizada

              Desde el Software de Termografia se puede personalizar el satinado elegido para cada imagen termográfica.

              Ello permite mejorar en algunos casos la estética, en la mayoría la calidad del informe.

              Además, este aspecto resulta difícilmente controlable desde la cámara salvo que se pierda excesivo tiempo; por ello, es un aspecto de crítica consideración para los informes de termografia.

              Aquí el criterio fundamental es visual, puesto que eres tú quien tienes que decidir que conjunto de colores muestra mejor las anomalías detectadas teniendo en cuenta que la imagen térmica se muestra junto a la visible.

              Adecuar Estéticamente el

              Rango de Temperaturas

              Del mismo modo que la recomendación anterior, prima el aspecto visual.

              Desde luego que esta funcionalidad se debe personalizar en la realización del informes de termografia, pues en campo el inspector presta atención a este aspecto y toma el termograma óptimamente.

              Ahora bien, puedes considerar modificar esto que permitirá obtener más contraste y nitidez en ciertos detalles de la imagen térmica.

              Mostrar Herramientas de

              Análisis de la Imagen Térmica

              Nos referimos a mostrar isotermas, perfiles de temperaturas, …. (podéis ver varias de estas utilidades en la entrada estudio termografico en cierres)

              En muchos casos se piensa, por parte del cliente, que el termografo trata de mostrar las posibilidades del software, puede ser cierto en ocasiones; si bien en la mayoría trata de mostrar la fiabilidad en el diagnóstico, puesto que muestra aspectos como:

              • Resolución, visualizando el valor de temperatura en cada pixel del termograma.
              • Ausencia de Problemas en la visualización de la Imagen.
                • Los pinceles podrían ocasionar errores en la interpretación visual (puntos gordos, elementos que no se ven, ….).

              Infografía Resumen

              infografia informes de termografia

              Estas serían, son pocas, pues piensa que en muchos casos los Informes de Termografia podrían

              Generarse Automáticamente

              por lo que tampoco se ha de perder el tiempo innecesariamente.

              Un informe personalizado por el usuario permite maximizar los puntos anteriormente indicados, además de mejorar cuestiones estéticas en la mayor parte de los casos.

              En los puntos anteriores podríais decirme que faltan ciertos aspectos como incluir el valor y la severidad que justifica la alarma u observación.

              Esto se da por hecho que se presenta pues cualquier software de termografia muestra:

              • Condiciones de la Medida
              • Valores máximo y mínimo en termograma

              El hecho de presentar los niveles de alarma es algo que habitualmente se adjunta en la presentación del informe o bien en la propia oferta de trabajos o pliego de condiciones del proyecto.

              Después de la entrada,

              ¿Crees posible mejorar tus Informes de Termografia?

              Espero que sí pues estos pasos son de fácil implantación, sin necesidad de inversiones adicionales y únicamente exprimiendo algo más

              las posibilidades que ofrecen los

              software

              de esta tecnología, o considerando aspectos de estética global en la realización de los informes de termografia.

              Dado que muchos de vosotros ya habréis trabajado con esta técnica predictiva espero vuestros comentarios sobre posibles experiencias en informes de termografia.

              Por mi parte despedirme hasta el próximo boletín dentro de quince días.

              informes de termografia URL

              Este blog , como todos, «corre» en cliente-servidor : protocolo fallido…

              Si bien Entre Comillas lo de fallido, pero sí menos fiable que el usado actualmente en manufactura4.0.

              Comprueba estas estadísticas de kurtosis de tiempos de carga sobre 7 servidores aleatorios, desde webempresa donde se aloja este blog.

              Y además también conclusiones para no llevar más allá la obsolescencia programada.

              KURTOSIS
              Los tiempos de carga en diferentes servidores PARA ESTA URL no muestran suficiente variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor NO está reconociendo una arquitectura cliente – servidor, lo cual genera mayor desgaste en ordenadores y favorece la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google) óptimos. Te recomiendo no lo compartas en redes o con amigos pues es labor de todos no aumentar la distancia entre el primer y el tercer mundo.

            3. Termografia en Edificios not burnt

              Termografia en Edificios not burnt

              La Termografia en Edificios representa una de las herramientas más valiosas en la construcción, pues permite

              identificar problemas y corregirlos antes de que se Agraven y resulte más cara su Reparación.

              Fallo a visualizar

              Algunos de los problemas que se podrían detectar con esta aplicación serían:

              • Determinación de fugas caloríficas.
              • Búsqueda de zonas térmicamente mal aisladas a través de muros, cubiertas y ventanas.
              • Localización de circuitos de calefacción y agua caliente.
              • Detección de humedades internas.
              • Estudio de la distribución de las salidas de ventilación.
              • Cuantificación de pérdidas energéticas.
              • Clasificación del estado general de edificios.

              Inspección Termográfica

              Se muestran los detalles prácticos de una inspección por termografia en edificios en un

              Estudio de Oficinas

              situado en Madrid.

              Para ello se utilizó la AVIO 620P, cámara termográfica de gama media, por lo que para poder localizar problemas de falta de aislamiento o pérdidas de energía en termografia en edificios

              la diferencia de temperatura entre el interior y el exterior deber ser, preferiblemente, de al menos 10ºC.

              Por otro lado, al querer detectar la capacidad de aislamiento del edificio para mantener al aire frío de los equipos que generan los sistemas de climatización, es recomendable realizar la inspeccion en los meses de verano.

              En este caso, se realizó en la fecha del 1 de Julio del 2005 (cuanto tiempo a !!! seguro que aún sigue en pie los edificios).

              Como es habitual para este tipo de trabajos, en todo momento se visualizó en el informe tanto la foto térmica como la foto visible.

              Las condiciones de Temperatura Ambiental eran de 27ºC y la Emisividad utilizada de 0,95.

              Se muestran a continuación algunos ejemplos de este trabajo:

              Caso 1

              Facha de una de las caras de los edificios. Sin diferencias significativas.

              inspeccion de termografia en edificios

              Caso 2

              Zona norte de los edificios. Sin delta térmico en todas las ventanas de esa zona del inmueble.

              inspeccion de termografia en edificios

              Viabilidad de termografia en edificios

              Además de todo lo anterior, se deberían considerar los siguientes aspectos:

              1. El inspector debería conocer si se han producido cambios de temperatura significativos en el edificio en las últimas 24 horas.
              2. La luz solar incidirá sin lugar a dudas en las lecturas térmicas, pudiendo tener además efectos más duraderos.
                • También el viento y la lluvia pueden modificar los datos térmicos.
              3. Muy en relación con lo anterior, las diferencias en conductividades térmicas pueden provocar diferencias en los patrones térmicos.
                • Así por ejemplo, el ladrillo cambia más lentamente de temperatura que la madera.
                  • Se deben conocer estas características de los diferentes elementos de la construcción.
              4. Cuidado con los sistemas de calefacción que crean diferencias de temperatura que pueden generar patrones térmicos incorrectos.
                • También las librerías, vitrinas u otros elementos colgados de la pared pueden alterar la imagen térmica pudiendo identificarse como puntos de falta de aislamiento.
                  • Conviene prescindir ellos cierto tiempo antes de la inspección.
              5. Características de la construcción de los edificios.
                • En algunas edificaciones, por ejemplo, se utiliza una capa de aire entre la capa exterior y el resto de la construcción.
                  • Para estos casos se identificarán perfectamente los elementos como más fríos o más calientes en función que la imagen térmica se tome desde el interior o el exterior.
                    • Se trata de patrones normales y que para nada indican un aislamiento incorrecto.

              ¿Quieres Realizar la Termografia en Edificios?

              Si piensas que la aplicación resulta de utilidad en tu caso concreto, pues ya sabes adelante con la termografia.

              Deberías elegir una cámara de termografia y empezar con tus primeras inspecciones.

              termografia en edificios kurtosis
              Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
            4. Estudio Termografico (use it)

              Estudio Termografico (use it)

              En esta entrada se detallará un estudio termografico realizado en unas bombas del sector químico.

              En este tipo de industria, así como en las del sector petrolero (refinería), tiene particular importancia un

              Correcto sellado de los ejes giratorios que entran en las carcasas de los grupos de bombeo.

              Por esta cuestión se utiliza un sellado de más calidad y eficiencia que los utilizados de serie en otras industrias como es el realizado por los cierres mecánicos.

              estudio termografico

              Estudio Termografico

              Cierres mecánicos

              Presentan la característica de que una de sus caras coinciden con las de la carcasa, a diferencia de los cierres por compresión (la empaquetadura tradicional o el de laberinto), por lo que tienen:

              • Menor superficie de cierre lo que se traduce en una más baja fricción
              • Menos potencia necesaria para el giro de la máquina

              Los tipos y configuración de cierres son los siguientes:

              Simples

              Suelen funcionar normalmente dentro del líquido que se bombea, aunque también pueden ir equipados con un mecanismo externo de lavado que explicaremos más adelante.

              Son los más corrientes y los más económicos de adquirir y mantener.

              Siempre existe una pequeña fuga de líquido por la capa que se forma entre sus caras.

              Dobles

              Se montan generalmente en tándem, cara a cara o espalda con espalda. De igual manera al simple, para reducir la fricción se utiliza un lubricante entre las dos caras, el cierre interior a través del líquido de proceso mientras que el exterior con un lubricante de sellado, evitando así la salida del líquido de proceso.

              Son los más seguros evitando la aparición de fugas.

              Este sellado puede estar hecho a presión (entrará el líquido de sellado en el de proceso) o sin presión, en cuyo caso el líquido del proceso podría mezclarse con el líquido lubricante externo.

              De gas

              Sus principales ventajas es la no generación de emisiones, ser menos susceptible a la cavitación, a posibles problemas de funcionamiento en seco, y presenta un elevado punto de ebullición. Sus inconvenientes serían soportar menos presión, ser poco tolerante a sólidos y requerir un especial sistema de soporte.

              Se trata de un diseño moderno que utilizan como barrera algún gas, generalmente Nitrógeno.

              La barrera producida por el gas evita el contacto por lo que se reduce la fricción y en consecuencia el consumo energético; se ha de tomar la precaución de evitar cualquier contacto entre las dos caras, por lo que el aporte de gas ha de realizarse antes del arranque de la máquina.

              El estudio se realizó en:

               4 bombas de recirculación de fenol del cristalizador, que montan cierres dobles

              Condiciones del Estudio

              • Cámara AVIO TVS-620
              • Software Termografia PE Profesional 3

              El objeto es:

              Determinar los niveles máximos de Temperatura

              que se producen en el proceso de arranque de la instalación, puesto que por las características de inflamabilidad del fenol este debe permanecer por debajo de unos determinados umbrales térmicos.

              Se valorará lógicamente la posibilidad de cercanía a esos niveles absolutos lo que indicaría un mayor nivel de fricción en el cierre quizás por una perdida de funcionalidad del indicado líquido de sellado. Para ello

              se tomaron diferentes termografias en los 4 grupos objeto de estudio en el momento del arranque.

              La base de la detección por infrarrojos es la

              Ecuación de Stefan-Boltzmann,

              que relaciona la temperatura absoluta de un  objeto y la energía radiante emitida por un cuerpo negro (medida como potencia por unidad de superficie):

              estudio termografico

              Es decir, cualquier objeto físico recibe una cierta cantidad de energía infrarroja (idealmente del sol), parte de la cual es absorbida, parte reflejada, y parte transmitida.

              La parte absorbida determina la temperatura que tenga ese objeto y la Cantidad de radiación emitida.

              Para cuantificar esa cantidad se utiliza la

              Emisividad,

              Que mide la capacidad de absorción de cualquier cuerpo, dependiendo fundamentalmente del material y del tipo de acabado superficial.

              Por tanto, se puede entender la dificultad del estudio termografico por:

              • Diferentes Materiales y Acabados Superficiales

              Entre las pinturas de Materiales de Carcasa y Cuerpo de bomba o el brillante material del Cierre

              Es decir, resultará difícil determinar con un estudio termografico cuál es el valor absoluto de temperatura en el cierre; ahora bien, sí podremos comparar, pues se trata de materiales homogéneos, las temperaturas en las cuatro bombas de recirculación.

              Gráficas de Análisis

              Con el sistema indicado se puede configurar para cada pixel del termograma un valor diferente de emisividad, por lo que puntualmente sí se pueden obtener lecturas fiables de temperatura absoluta.

              Ahora bien, se habrá de evaluar para todo el gráfico un posible cambio en la distribución de niveles entre bombas, puesto que el máximo valor podrá obtenerse en cualquier punto de la foto analizada.

              Bomba A

              estudio termografico

              Ese sería el gráfico de distribución para una cualquiera de las bombas en estudio; se podrían extraer las siguientes conclusiones:

              • De los gráficos temperatura en varios puntos (ajustadas como se dijo para diferentes emisividades) se puede concluir que los máximos valores aparecen en puntos D (superficie de cierre) y E.
              • Del gráfico Vista 3-D se puede concluir que el máximo valor se obtiene en la zona superior del cierre.
              • Del gráfico Perfil de temperaturas se concluye que la zona de contacto entre carcasa y cierre adquiere la máxima temperatura (zona con más de 140ºC); para entenderlo correlacionar con el termograma siguiendo una línea imaginaria que siguiese la línea de acción del eje de la bomba.

              Comparativa entre Grupos de Bombeo A, B, C, y D

              estudio termografico

              De este gráfico se pueden extraer las siguientes conclusiones:

              • Homogeneidad de temperatura para los 20 termogramas analizados (5 por bomba)
              • Para todas las bombas el máximo se alcanza en la misma área.

              Conclusiones del Estudio Termografico

              • Equipos en aceptable condición

              Desde el punto de vista de analizar el máximo de temperatura que se alcanza en el proceso de arranque.

              • Cierres mecánicos sin problemas de perdida de funcionalidad en el líquido de sellado

              Sin sintomática de posible aparición futura de fugas de producto.

              ¿Te interesa el Estudio?

              Seguro que sí, puesto que muestra gran parte de las posibilidades de análisis de la termografía, además de suponer una importante fuente de ahorros pues:

              ¿Cuáles hubieran sido las consecuencias de un fallo en las Bombas?

              Evidentemente, importantes. Coméntanos si conoces un caso similar y lo analizamos conjuntamente. Y sino, pues aquí tienes un documento de apoyo para tu futuro estudio termografico.

              estudio termografico kurtosis
              Los tiempos de carga en diferentes servidores PARA ESTA URL no muestran suficiente variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor NO está reconociendo una arquitectura cliente – servidor, lo cual genera mayor desgaste en ordenadores y favorece la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google) óptimos. Te recomiendo no lo compartas en redes o con amigos pues es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
            5. Inspeccion Termografica (cheap)

              Inspeccion Termografica (cheap)

              Las posibles aplicaciones que presenta esta técnica, repasándolas ahora para un caso práctico de una fábrica situada en Barcelona, donde se nos solicitó un servicio puntual de inspeccion termografica.

              UnO de los sectores donde la termografía puede detectar una mayor cantidad de diferentes problemas es el cementero.

              Equipos utilizados

              • Cámara de Termografía modelo AVIO NIPÓN AVIONICS.
              • Cámara digital de fotos modelo SONY, DKC-ID1
              • Software de tratamiento de imágenes termográficas, AnalyzIR.

              Condiciones de Referencia

              • Temperatura ambiente: 20ºC
              • Humedad relativa: 50%
              • Emisividad: 0,95
              • Distancia al objeto en interiores: 1m

              Hemos de tener en cuenta que el análisis de los resultados se basa en el cálculo de diferencias de temperatura entre los componentes inspeccionados y elementos de referencia análogos, por lo que las posibles variaciones de las condiciones reales frente a las condiciones de referencia no afectan a la fiabilidad de las conclusiones obtenidas.

              Únicamente indicar que la emisividad indicada sería la utilizada en componentes eléctricos, para el resto como hornos, chimeneas, filtros y componentes mecánicos el valor utilizado será típicamente menor.

              Inspeccion Termografica

              Por su amplía cuantía no incluimos aquí el listado completo de equipos, únicamente algunos ejemplos:

              • Tubería superior del cambiador en el Torre de Refrigeración del horno 4E
                • Como puede verse en el perfil de temperaturas existe una caída de la misma en la zona que se detecta falta de aislamiento.
                • Emisividad 0,85.
                • La severidad del problema es baja, recomendándose su revisión en la próxima parada programada.
              ejemplo 1 inspeccion termografica
              • Conexión ciclones 4ª etapa Horno 5E a Ventilador Dopol
                • Erosión y perdida de material y aislamiento en un tramo de la tubería.
                • Emisividad 0,85
                • Severidad seguimiento.
                  ejemplo 2 inspeccion termografica
              • Chimenea del Horno 5E
                • No se observa anomalía.
                • Emisividad 0,85
                • Existe uniformidad térmica en la chimenea, pese que la zona superior (más blanquecina) se ve afectada por absorber energía radiante procedente del sol.
                  ejemplo 3 de inspeccion termografica
              • Conjunto Accionamiento Principal Horno 4E
                • No se detecta ninguna anomalía.
                • Emisividad 0,85
                • Detectada la máxima temperatura a la entrada del reductor.
                  ejempo 4 inspeccion termografica
              • Seccionador entrada ET-4
                • Diferencia de temperaturas que implica máxima severidad en la reparación.
                • Se recomienda limpieza de superficies de contacto, sustitución de piezas por si hubiera algún defecto interno, comprobar correcta presión en cuchillas de contacto.
                  ejemplo 5 inspeccion termografica

              Formato del informe

              Pueden existir varios formatos, si bien sí resulta recomendable dividir el informe en 2 partes, una primera la relativa a procedimiento y detalle de los trabajos, y una segunda relativa a las anomalías detectadas.

              En este caso concreto, ambas partes se separaban informáticamente también puesto que el procedimiento se detallaba en word, mientras que las anomalías en fichas en formato excel.

              Es decir, se utilizaban dos hojas:

              Una primera con el Procedimiento, una segunda con Anomalías Detectadas

              La segunda, de anomalías, debe incluir todos los aspectos que hagan identificable la zona del defecto en la planta, a saber, área, sección, componente, fase, lo que se precie.

              Además, debe incluirse un espacio para la foto visible y termografica, debiéndose tratar estas si es necesario, como ocurre en los ejemplos anteriores con el cálculo de perfiles térmicos, para que en ellas se visualice con detalle la zona de defecto, pero sin perder el contexto general de la ubicación para su posterior identificación.

              Fotos, Localización, Comentarios …. No te quedes corto, estás haciendo bien tu trabajo

              Finalmente, deben incluirse una serie de campos que resuman los puntos críticos de la anomalía, a saber, delta térmico determinante de la severidad detectada y si es posibles una recomendación escrita sobre la manera de solucionar los defectos encontrados.

              ¿Cómo Realizas tus Informes de Termografía?

              Esta tecnología entra por los ojos, no lo olvides. Si tienes un buen detector y eres habilidoso con la cámara harás muy buenas inspecciones, y no te digo que te subirán el sueldo pero sí tendrás tu crédito en el Departamento.

              Ahora, no se trata de cubrirte tus espaldas sino que

              Tu Trabajo resulte Beneficioso para tu Organización. Reporta Correctamente tus Inspecciones.

              No cuesta más de medio día preparar una óptima plantilla para los informes de termografía.



              inspeccion termografica kurtosis
              Los tiempos de carga en diferentes servidores PARA ESTA URL no muestran suficiente variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor NO está reconociendo una arquitectura cliente – servidor, lo cual genera mayor desgaste en ordenadores y favorece la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google) óptimos. Te recomiendo no lo compartas en redes o con amigos pues es labor de todos no aumentar la distancia entre el primer y el tercer mundo.

            6. Termografía Infrarroja (easy)

              Termografía Infrarroja (easy)

              En esta entrada os vamos a hablar de algunos tips sobre termografía infrarroja; la palabra tip, ya introducida en el lenguaje español, se traduce en los diccionarios de habla inglesa como :

              A Piece of Useful Advice.

              Es decir, se trata de consejos útiles sobre una determinada materia.

              Concretamente, en esta entrada os mostraremos en formato de lista una serie de ellos sobre la técnica de la termografía infrarroja.

              Cada uno de ellos tendrá una utilidad diferente según el perfil del lector y el contexto de utilización, por lo que puede ocurrir que alguno no os resulte de ningún valor por vuestras condiciones particulares.

              12 Consejos sobre Termografía Infrarroja (que no 13)
              tips de termografía infrarroja

              1. Existen 3 modos de transmisión de calor conducción, convección y radiación.
              2. La cámara de termografía es un radiómetro, es decir, un medidor de energía por radiación.
              3. Fué la compañía Barnes Engineering Company quién desarrolló unos cristales para utilizar como sensores de radiación.
              4. La evolución histórica de las cámaras de termografia ha consistido en trabajar en zonas de longitud de onda, siempre del espectro infrarrojo, pero cada vez más cercanas al espectro visible.
              5. Cualquier equipo por encima del 0 absoluto (0ºK) de temperatura comienza a emitir energía radiante.
              6. Solo mide temperatura superficial.
              7. Se han de tener en cuenta todas las posibles fuentes de radiación calorífica y la longitud de onda de cada una de ellas.
              8. Los 2 factores fundamentales que afectan a la medida son la Emisividad y la Atenuación Atmosférica.
              9. Para calcular la emisividad se pueden utilizar referencias externas (bibliografía, otros, ….), se pueden preparar las superficies, se puede determinar experimentalmente, se puede calcular usando métodos especiales.
              10. Es necesario complementar la imagen infrarroja con la visible para valorar la posible existencia de discontinuidades de material o acabado en las superficies.
              11. Existen multitud de aplicaciones, su viabilidad dependerá de la existencia o no de fuentes cercanas de calor, de los requisitos de sensibilidad para la cámara, de la cercanía o lejanía de la superficie emisora, de su criticidad medida en términos de coste y frecuencia del problema.
              12. Una aplicación curiosa de la termografía es el uso en la industria militar de detectores infrarrojos de la presencia de tanques en el campo de batalla, utilizando para ello exclusivamente la traza térmica del tanque.

              Para una mejor comprensión de los tips anteriores, adjuntamos ciertas características de unas cámaras standard de frecuente uso en el campo de la termografía.

              Cámaras de Termografía Infrarroja

              Fluke TI20
              camaras de termografía infrarroja

              • Campo de visión: 20º horizontal x 15º vertical
              • Banda Espectral 7.7 a 14 μm
              • Sensibilidad Térmica <= 0.2 º C a 30 º C
              • Corrección de emisividad: de 0.1 a 1 (incrementos de 0.01)
              • Precisión: la mayor de +/- 2 º C o 2 %

              Infracam (FLIR)

              • Campo de visión: 25º horizontal x 25º vertical
              • Banda Espectral 7.5 a 13 μm
              • Sensibilidad Térmica <= 0.12 º C a 25 º C
              • Corrección de emisividad: de 0.1 a 1 (incrementos de 0.01)
              • Precisión: la mayor de +/- 2 º C o 2 %

              No olvides los Consejos en tus Inspecciones de Termografía

              Los tips, aunque breves, se centran en aspectos determinantes y que nunca debes dejar pasar tus sucesivos trabajos con la técnica.

              Además de a termógrafos olvidadizos estas entradas, ligeras y de fácil lectura, se orientan:

              • Aquellos que no son Expertos en la Materia

              Disponer de un máximo de 15 utilidades que te pemitan Responder ante Imprevistos y Situaciones sin Cometer Errores de Bulto, sin necesidad de tener que formarte o consultar a los gurús del asunto.

              • Facilitar la Lectura de Personas no relacionadas directamente con este Mundo

              Más de uno habréis pensado en introduciros o conocer el mundo de la ingeniería de mantenimiento, pues con estas entradas podéis empezar con los conceptos más simples y relevantes sobre la materia.

              • Aportar Artículos de Contenido Ligero en el Blog por si tenéis un día algo Pesado

              Todo el mundo hemos tenido un día en el que no nos apetece leer ni las noticias deportivas, pues animaros a buscar con el buscador el término tips y quizás os quitéis esa pereza de encima y encima ¡¡aprendiendo!!!

              Ya me comentarás si te parecen de interés.

              termografía infrarroja kurtosis
              Los tiempos de carga en diferentes servidores PARA ESTA URL no muestran suficiente variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor NO está reconociendo una arquitectura cliente – servidor, lo cual genera mayor desgaste en ordenadores y favorece la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google) óptimos. Te recomiendo no lo compartas en redes o con amigos pues es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
