Casi todas las entradas son de una única etiqueta, precisamente esta «ultrasonido». Pero, en este sentido, sí cabe indicar la investigación de esta técnica para el sector alimentario saliéndose de ella la entrada «ultrasonido estructural» porque se usaba en aquellos ventiladores una grasa de alta temperatura donde «sí funciona» el ultrasonido estructural.

Pero como desempleado apuesto por las infografías en esta técnica y ahí destacaría (1) «ondas ultrasonicas» con buena realimentación, y además es formativa.; y (2) «ultrasonido electrico» más práctica pero igualmente muy visual.

  • Mercado de hardware «Care»

    Mercado de hardware «Care»

    Se ha hecho eco de una reciente adquisición la revista MaintWorld usándola como cabecera de su boletín mensual esta primavera: el mercado de hardware evoluciona con la compra de SDT Internacional.

    ¿Por quién? Nada menos que por el conocido grupo de mantenimiento 4.0 I-Care Reliability Group.

    Desde mi punto de vista justifica un artículo en este sentido pues uno de los enlaces del portal en hardware, SDT, ha sido adquirida por una empresa de liderazgo.

    Por ello me gustaría hablar sobre las personas y mi relación con algunos de los empleados de estas 2 empresas.

    • A partir de artículo traducido «livianamente», por lo que no seáis muy crítico con ello dada la ingente actualidad de la temática.
    • Porque SDT, empresa de carácter familiar en hardware, verá cambiados sus PROGRAMAS de FORMACIÓN al ser comprados por un actor global como es I-Care Reliability.
    gente en mercado de hardware
    Imagen con datos sobre personas que aprecio en estas 2 empresas. Poco afectadas por la fusión en mercado de hardware.

    El artículo y su enlace se muestran a continuación:

    Pistoletazo al mercado de hardware con adquisición de SDT

    https://www.maintworld.com/News/I-care-Strengthens-its-Global-Leadership-with-the-Acquisition-of-SDT-International


    «I-care está orgullosa de anunciar un paso importante de desarrollo empresarial con la compra de SDT internacional, una empresa pionera en el campo del mercado de hardware por ultrasonido (y que lleva tiempo en Bélgica).

    El hecho satisface a ambas empresas , pues armoniza dos áreas de conocimiento experto para una ambición común: redefinir estándar global en mantenimiento predictivo.


    Infografía con Imágenes previas de SDT

    SDT ya ha tenido mucha presencia previa en este mismo portal, como puede verse a continuación.

    Se prefiere añadir esta imagen en mitad de la traducción, que enlaces previos, pues estos serán introducidos de acuerdo al desarrollo del texto elegido.

    mercado de hardware abril
    Grabación de ultrasonido (inferior derecha). Comparación de Decibelios (inferior izquierda). Pantalla principal del equipo (superior izquierda). Gráficos de apoyo para valores pico o RMS (superior derecha). Tomadas de este mismo portal ingenieriamantenimiento.org

    Según esto Bélgica no es un país cualquiera en Mantenimiento Predictivo.

    De hecho SDT ya fundada en 1975 aporta a áreas de I-care el ultrasonido, su conocimiento del mercado (red de distribución) y una filosofía de material humano basada en los valores del respeto, flexibilidad y simplicidad.


    Continuación del artículo y su traducción

    La empresa SDT, pese a ello, mantendrá su cuartel general en Forest y su autonomía operacional, pero con el aporte de las sinergias con el grupo I-care.

    forest donde mantenimiento de hardware
    Ubicación de la EMPRESA SDT Internacional donde siempre

    I-care, el más beneficiado ?

    El hecho marcará un punto de no retorno para los clientes de I-care, que desde una simple plataforma podrán complementar vibración y ultrasonido como tecnologías de mantenimiento.

    Esta solución centralizada mejorará la experiencia del cliente del mercado de hardware al centralizar

    • diagnóstico de averías
    • mejora operacional
    • gestión energética
    • lubricación

    en una simple herramienta de sofware.

    Es decir que las tecnologías de vibración y ultrasonido – claves en programas de mantenimiento predictivo – compartirán una plataforma única. Compartiendo diagnósticos y análisis más precisos, estableciendo una nueva referencia en la gestión de la eficiencia.

    Al 50 – 50 en el planteamiento financiero, sin embargo transmite una imagen de fortaleza de I-care al invertir en innovación.

    Fabrice Brion, CEO de I-care comenta al respecto: » es una unión estratégica pues es un hito para I-Care, pues da continuidad al objetivo de excelencia en tecnología y servicio al cliente».

    Bélgica, a la cabeza del mercado de hardware

    En el mismo sentido se pronuncia Benoit Degraeve, CEO de SDT Internacional: «En nuestro 50º aniversario nos unimos al grupo I-care, y honramos el trabajo de mi padre y abuelo, así como su pasión y dedicación por la empresa».

    La estrategia puede convertir a Bélgica en el epicentro del mercado de hardware pues ambas empresas así lo han manifestado, porque se comparten centros de control.

    De Nuevo Benoit , de SDT , se manifiesta en este sentido: «Un pool de inteligencia y actividades desarrollado mediante el trabajo el equipo creará aún soluciones más innovadoras. Sin descuidar que las manufacturas quieren mejora continua cubriendo objetivos futuros de desarrollo sostenible».

    Un organigrama SDT que es imagen de marca

    sin mantenimiento de hardware
    Un ejemplo de organigrama cualquiera (CANVA)

    La fusión se aprovecha para acometer cambios estructurales en la dirección, en tanto que se quiere preservar el patrimonio y valores (tradicionales) de SDT. Así André Degraeve, emblemática figura, se retira pero conserva un papel de observador en el consejo de administración (siempre desde la oficina de Forest).

    Del mismo modo Benoit y su hermana Pauline Degraeve mantienen sus puestos de CEO en SDT y CHRO respectivamente; a nivel técnico no se olvida la labor de Allan Rienstra, en los US, y conserva su puesto de dirección.

    Un Consejero Delegado de I-Care

    Ahora bien es Fabrice Brion , fundador y CEO de I-care, quien toma el papel de Consejero Delegado del Consejo de Administración de SDT Internacional.

    Mensaje a los clientes (institucional)

    Los clientes deben saber que la alianza se basa en unos valores comunes a nivel de Investigación y desarrollo, en producción y también en administración.

    Si bien en el grupo I-care se busca fortalecer capacidades de producción e innovación; para ofrecer soluciones mejor adaptadas a las necesidades del mercado de hardware.


    Estos eran mis contactos

    exCEO en mercado de hardware
    Preditec es mercado de hardware

    Ya dije que una de las razones es homenajear a estos 2 conocidos personalmente.

    Y es de recibo plantear un breve epígrafe sobre ellos, al menos sobre lo que conozco. Pero para que conozcáis, los lectores del blog, el entorno amigable que se desarrolla en el mercado de hardware para mantneimiento.

    Familia Degraeve desde cero en el mercado de hardware

    En primer grado en la red profesional LinkedIn (de la cual proceden los anteriores pantallazos) tengo a varios miembros de la familia fundadora de la empresa.

    En el fondo entre PREDITEC – IRM y SDT ya existió una alianza estratégica, de ahí que conozca sus equipos y productos como antiguo miembro del mercado de hardware por ultrasonido. Como demostrador y formador de productos (pero esta parte la desarrollaré más en el siguiente epígrafe).

    La empresa SDT fue fundada por el padre de André en 1975. Evolucionó desde Ets JH DEGRAEVE & ELECTRONIC DETECTOR, luego por PROTEC & ULTRAPHONIC DETECTOR, hasta 1984 donde cambió a SDT.

    Presentación de André Degraeve año 2005

    Mensaje de André

    El nombre de la empresa puede confundirse según el idioma que hable el lector, pero la realidad es que en su origen las siglas corresponden a Simone Degraeve Tielens, madre de André.

    Aunque para acomodarlo al mercado de hardware mi padre edificó el nombre Security Detection and Transmission; y también Allan inventó su propia definición (hablando sobre Allan Riestra que figura en el artículo y su traducción) «Special Diagnostic Tools» que incluyo en la historia de la empresa pues representa la realidad de las actividades de SDT en este siglo XXI.

    Se puede hablar de una empresa desde cero, pues mi padre por la crisis del petróleo y una enfermedad de corazón perdió todo.

    Iniciativa empresarial

    Los detectores fueron fabricados inicialmente por una pequeña compañía localiada en Munich (Alemania). El Padre DEGRAEVE obtuvo la exclusiva del mercado de hardware para el Benelux.

    El consejero y abogado de mi padre, Bernard, tras recesos de inversión por parte del fabricante alemán le aconsejo para que desarrollara sus propios detectores.

    Así comenzó la venta de equipos a la industria : SDT 110, 115, 120, 120 Ex ….hasta el SDT 150 con la primera lectura electrónica en dB. (años 1987-1992).

    productos en mercado de hardware
    Primera línea de equipos SDT. Un nombre familiar (evocador) pero para la industria del hardware un nombre de detectores electrónicos

    Una comercial de hardware en ZARAGOZA

    En Zaragoza existían comerciales en la empresa PREDITEC – IRM, y una de ellas fue Marta Alberdi.

    La conocí en sus viajes a Madrid para reuniones, cursos o conferencias; pero fundamentalmente a través de sus Ordenes de Trabajo emitidas vía SALESFORCE (el CRM que allí utilizamos).

    Con ella de ingeniera de ventas trabajé con PURAC en inspección dinámica de motores (Pdma) por ejemplo donde me consta se hicieron buenos trabajos, o CARGILL en inspección estática de esos mismos dispositivos.

    Y a nivel de mercado de hardware realicé alguna prospección con algún cliente antiguo de IRM (empresa en la que comencé mi andadura en mantenimiento) , hablando de supervisión por parte de MARTA siempre en la zona de CATALUÑA o ARAGÓN que era las que ella llevaba.

    preditec es mercado de hardware
    Dos centrales de trabajo en ZARAGOZA y MADRID. Marta y Rubén compartieron empleo durante unos años en PREDITEC / IRM

    Carrera fulminante y exitosa en I-care Reliability Group

    No hablé con ella más que una vez tras mi despido , pero tuvo bastante éxito tras su salida de Preditec en una empresa líder en 4.0 como I-care Realibaility Group.

    Extraído de su perfil en LinkedIn , es relevante para entender su importancia en el mercado de hardware:

    • Customer Care Manager , de Septiembre 2020 a Abril 2021
    • Managing Director, de Mayo 2021 a Abril 2024
    mercado de hardware 4.0
    Logo de la empresa I-care donde Marta Alberdi desarrolló con éxito su carrera profesional tras PREDITEC – IRM

    Si bien la línea más interesante puede ser la de nuevos programas de formación que es la mejor manera de entrar al mercado de HARDWARE, como así me repitió muchas veces las persona (José Pedro Rayo, miembro del consejo de administración de IRM, director de compras y único de los 3 socios accionistas con socio por cuenta ajena en aquella organización) a través de la cual entré en el mundo del mantenimiento en Noviembre de 1997.


    Formación hacia mercado de hardware

    En ultrasonido SDT mucha gente compraba los hardware para una aplicación, pero sin descartar otras muchas.

    Por eso el programa del curso por ultrasonido, como ya se comentó en la entrada curso de ultrasonido previa de este blog. Era un curso para practicar con el equipo sobre instalaciones o aplicaciones de la planta.

    El hardware no era parte de un sistema específico como tal (o área empresarial) sino que actuaba de modo interdepartamental.

    Curso creado por PREDITEC

    Aquel curso fue creado específicamente por PREDITEC : su director DAVID FARO , con el que he de decir que no me llevo muy bien, era un referente en el mundo del MANTENIMIENTO. Todo debe ser dicho, pues lo otro eran cuestiones personales.

    experto en mercado de hardware
    Director de Preditec David Faro Ruiz. Ese fue su periplo. Luego continuó en el mundo de las vibraciones: https://www.linkedin.com/in/davidfaroruiz/

    Y el Programa fue instaurado para que todos los comerciales pudieran rediseñar el mercado de hardware. Tras la fusión donde IRM aportó el contacto o colaboración con SDT Internacional y Preditec la financiación necesaria para ello; además del prestigio y conocimiento de David .

    Una fusión que se produjo específicamente por la edad de los 3 miembros del consejo de administración, para no dejar un mercado «cautivo»: un amplísimo porcentaje de usuarios de España en Mantenimiento tienen equipos de Rockwell Automation (antes lo que era Entek, o anteriormente IRD).

    Fusión es menor que Compra

    La fusión es un proceso empresarial para que se adquieran nuevas operaciones internas: es decir lo mismo que se hacía desde IRM se produjo desde PREDITEC, incluidos los programas de formación.

    Pero en ese caso sí hubo modificaciones, pues el mercado de hardware demandaba servicio y no tanto una gran línea o gama de artículos derivados de una fusión tras significativa en equipos electrónicos: la electrónica de Emerson y Rockwell unida podría haber creado una gran empresa de ventas; y no fue así, pues se amplió la oferta de servicios, como elemento estrella la formación.

    mercado de hardware en madrid

    Empresa que cambió por fusión de Zaragoza a Madrid

    Pero SDT e I-Care sí tienen el objeto del mercado de hardware

    Ya se avisa de no cambios en la ubicación (es) en la nueva empresa (s). ¿Porqué? Porque se va a apostar por lo mismo desde donde se venía: la electrónica 4.0 de I-Care reliability.

    Por tanto en este caso la compra sí es una revolución en el mercado de hardware, al integrar una línea de offline (equipos portátiles SDT) con una línea de online (hardware de control distribuido de I-Care Reliability).

    Por tanto si se analiza:

    imagen en mercado de hardware
    Imagen corporativa de una empresa en LinkedIn habla a las claras de sus OBJETIVOS
    • Definición del 4.0 en manufactura : integración de la ingeniería mecánica en la era digital.
    • Las plataformas de ofimática para el seguimiento de la productividad.
    Ausencia de calibración en SDT

    Por tanto el mercado de hardware queda claramente alterado con esta compra, dado que el análisis de productividad digital de la firma I-Care se asocia a la falta de calibración de la línea SDT.

    Esa falta de necesidad de calibración hace que los sistemas de control distribuido diseñen el mercado de hardware desde ya. Únicamente para «pequeñas aplicaciones foráneas» al DCS el SDT será utilizado y ahí también la nueva firma ofrece una línea de absolutas garantías como demuestra la historia de esta empresa en Europa y USA.

    El tamaño de la empresa en LinkedIn justifica llamar a SDT empresa de innovación:

    innovar para mercado de hardware
    SDT es una empresa de I+D

    Por tanto, seguro que los programas de formación pueden sufrir cambios tras la compra de SDT por I-care; puesto que a diferencia de IRM – PREDITEC aquí no se realiza adquisición de operaciones internas.

    Y es lo que revoluciona el mercado de hardware para mantenimiento.

  • Programa de Lubricacion

    Programa de Lubricacion

    En un artículo reciente de uno de los enlaces del blog se publicaban las bonanzas de un programa de lubricacion basado en ultrasonido. Por eso traduciremos el texto y lo comentaremos en la entrada de hoy; además tutorial sobre emisiones electrónicas (archivo PDF descargable), de amplia utilidad para el analista lean o de eficiencia de procesos.

    top con programa de lubricacion

    El artículo fue publicado en el siguiente enlace PM and Scheduled or Condition-Based Acoustic Lubrication , dentro de la revista Uptime Magazine en su pasado número de Junio-Julio. Su autor, uno de los mayores exponentes dentro del mundo del ultrasonido Jim Hall director ejecutivo del Instituto Ultrasónico (TUI).

    El artículo se titularía, por tanto,

    Programa de Lubricacion basado en Ultrasonido

    Los sistemas de lubricacion acústica han despegado con los motores plenamente encendidos (frase de la aviación). Durante la reciente Conferencia sobre Fiabilidad representantes de varios países remarcaron los éxitos logrados con este tipo de programas, tanto a nivel de ahorros en coste:

    • Número total de Horas Hombre.
    • Cantidades comparadas de Grasa.

    También en los pasados años, muchas compañías han iniciado la implantación de un programa de lubricacion acústica, reemplazando gamas de mantenimiento basado en calendario (por ejemplo, en motores). Las nuevas rutas de inspección consistirían en monitorizar la vibración acústica, y si las lecutras superan 8-10 dB sobre la medida previa o medida base, la grasa debe ser revisada.

    Bien con rutas de 30, 60 o 90 días, se detectan necesidades de relubricación y si tras el añadido de grasa los niveles no retornan a los previamente existentes, se podría requerir un análisis vibracional dependiendo fundamentalmente de la criticidad de cada equipo en búsqueda de la causa raíz de los problemas. En muchos de estos casos se ha comprobado la valía de un programa de lubricacion como una herramienta de detección de mayor precocidad que las otras técnicas predictivas.

    Los logros hablan por sí solos:

    «con el sistema de lubricacion acústica se han logrado reducciones del 37% en actividades de mantenimiento en motores»

    Durante la mentada conferencia de Fiabilidad varios de los asistentes preguntaron en relación a un programa de lubricacion:

    • «¿cómo os indican vuestros técnicos de mantenimiento programado los engrases realizados sobre los rodamientos de un motor?»

    La gente contestaba mayoritariamente:

    • «Sólo nos dicen que han engrasado, pero sin informarnos sobre la cantidad aportada»

    El problema es que para muchos técnicos esto significa dos, tres o más bombazos de grasa, sin saber si ello implica sobre o sub lubricación porque no están usando el ultrasonido como una herramienta predictiva, y porque este tipo de mantenimiento es llevado a cabo con los motores offline (parados).

    Aplicando esta lógica puede existir una elevada probabilidad de sobrelubricación en los rodamientos del motor, especialmente si el motor no está en un estado operacional de 24 horas / 7 días semana.

    Es habitual que los técnicos usen la inspección visual para determinar un problema de sobre lubricacion, por ejemplo cuando el lubricante ha forzado los sistemas de sellado del rodamiento. En muchos de estos casos internamente pueden haber existido daños, por ejemplo a los bobinados acortando la vida del motor.

    Por ello la implantación de un programa de lubricacion por monitorizado acústico requiere del establecimiento de una medida base, referencia para futuros cambios o incrementos en la señal de dinámica. El dato de que

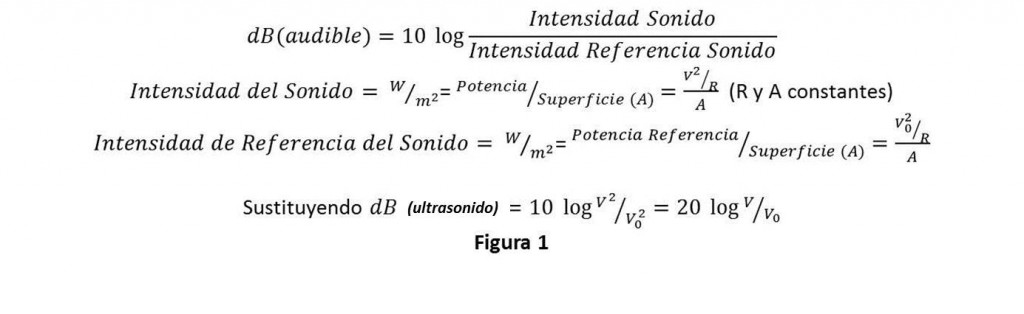

    el 95% de los equipos de ultrasonido usados en el mercado del mantenimiento son digitales

    debe focalizar el uso del seguimiento del nivel de dB como herramienta base de diagnóstico, y no la interpretación auditiva de lo grabado por el instrumento.

    Esa medida base puede establecerse con una sonda magnética o roscada, fijadas a la superficie de la máquina, y actuando como transmisores de la señal sónica hacia el sensor de ultrasonidos. Con el equipo de medida electrónico se puede almacenar la lectura en un breve espacio de tiempo, pudiendo entonces pasar al siguiente rodamiento de motor; con los mejores adquisidores (recordar entrada detector de ultrasonidos) puede registrarse la onda ultrasónica para un más detallado análisis de la señal.

    El hecho de implementar un programa de lubricacion de estas características puede reducir las horas hombre dedicadas a lubricación (sólo se lubrica cuando es necesario), además de reducir nuestros stocks y facturas de lubricante; por otro lado, logras dedicar a tu personal más especializado (analistas de vibración, por ejemplo) a analizar y optimizar el mantenimiento de los equipos más críticos, y no el parque completo de motores. Todo ello a añadir al obvio

    ahorro por aumento de disponibilidad ante la reducción de fallos imprevistos.

    La tecnología para estos sistemas ha de ser simple, para que los técnicos de mantenimiento programado la aborden sin dificultad y sin un cambio significativo en sus pautas de trabajo. Por otro lado, debes valorar donde está tu Programa de Fiabilidad pues esta herramienta puede integrarse y mejorar lo que ya tienes en Mantenimiento Predictivo (Vibración, Termografía, ….).

    Quizás sí debas redefinir tus procedimientos de trabajo para evitar fallos por sobre o sub lubricacion en motores, para lo que te recomiendo la lectura del artículo «The Fundamentals: How to Write an Effective PM Procedure» (Ray Atkins), que te aportará los elementos clave para su definición.

    En cualquier caso para lograr un óptimo procedimiento para un programa de lubricacion debes cubrir 3 hitos:

    1. Viabilidad. Comienza con un piloto, motores que requieran grasa, preferiblemente de 100% de operación, y valorar la viabilidad práctica de la metodología. Difunde el método y el programa con gente que tenga un amplio interés en la redefinición y que se vean afectados por el procedimiento.
    2. Documentación y Análisis. Revisa la documentación ya existente, contacta con personal de mantenimiento y producción. Busca, si existen, casos que evidencien la necesidad del procedimiento, y apóyate en el FMEA (análisis de modos y efectos de fallo), herramienta clave de cualquier sistema de mantenimiento planificado.
    3. Escribe tus Procedimientos. Revisa las hojas técnicas de motores y documentos adjuntos. Apóyate en sistemas informáticos (CMMS), pero siempre ten en cuenta

    Simple, Breve, Seguro, Lógico, Realimentado y Responsable

    Por ello sólo debes pensar ¿cuánto dinero estás dejando de ganar por no usar ultrasonido?; piensa además en los usos adicionales de la tecnología para detección de fugas. Indudablemente te saldrán los números, por ello invierte y focaliza tus esfuerzos en adquirir instrumentación digital y una adecuada formación.


    Bueno, hasta aquí este completo artículo de Jim Hall, que me parece de notable interés pues la

    Lubricacion

    es uno de los principales problemas que puede aparecer en maquinaria rotativa. Lo avalo con mi experiencia en los diferentes sectores donde puedo citar los siguientes ejemplos:

    • Mala calidad de grasa: sector alimentario o papelero o cementero.
    • Problemas con rutas de mantenimiento por lubricacion: sector energético o depuración o químico petrolero.
    • Sobre lubricacion: sector alimentario,
    • Sub lubricacion: talleres de mantenimiento y reparación.

    y un largo etcétera.

    mantenimiento por programa de lubricacion

    Como véis un

    Análisis por Industrias

    conduce a la conclusión que aporta Jim Hall en su artículo: existen deficiencias en la organización de las rutas por mantenimiento planificado.

    Así, en muchas de esas empresas la adquisición e implantación de un programa de lubricacion por ultrasonido ha llevado a establecer rutas programadas de lecturas de dB en equipos, descargas de datos y posterior análisis de las necesidades de lubricación.

    Todo ello con una mínima inversión en recursos y formación, y con unos ahorros probados fundamentalmente a nivel de disponibilidad pues una adecuada grasa es una garantía para

    evitar el más frecuente de los fallos en rodamientos (el 35% de los fallos se origina por problemas con la lubricacion).

    costo-beneficio del programa de lubricacion

    Para un mayor detalle sobre la naturaleza de un sistema lubricante os recomiendo leáis la entrada sobre teoria de polimeros, donde se detallan aspectos constructivos y de morfología de cualquier lubricante industrial.

    Pero me gustaría añadir una utilidad adicional de un Programa de Lubricacion Acústica como es

    Monitoreo de Rodamientos con Carga Variable,

    puesto que la grasa óptima que requiere cada rodamiento depende de la carga dinámica de la unidad.

    En muchos de estos equipos, si la carga presenta oscilaciones, es habitual realizar comparativas en medidas realizadas con condición operativa similar, sin prestar excesiva atención al seguimiento histórico-temporal de los datos.  Pero en la mayor parte de los casos no se logra la precisión conseguida con los ultrasonidos, fundamentalmente por:

    • Niveles de umbrales establecidos.
    • Características de las técnicas predictivas, donde el ultrasonido determina fricción por rodadura con filtro de banda estrecha, y energía de corta longitud de onda.

    cargas en un programa de lubricacion

    Un caso notable para esta aplicación son los

    Motores accionados por Variador.

    En estos casos puede existir una variación continua de velocidad, como en el programa detallado en la entrada informe de analisis de aceite lubricante, en el que además de una variación continua de velocidad (y carga, pues afectaba al caudal de grupo de bombeo), podían existir variaciones significativas entre las diferentes medidas históricas.

    En estos equipos, con menor carga operativa que la de diseño, el uso de un programa de lubricacion permitió:

    • detectar fenómenos de sub lubricación y aparición de transitorios por contacto metal-metal, no detectables por otras técnicas predictivas.
    • detectar fenómenos de sobre lubricación, con elevados niveles de fricción (dB), tampoco detectables con otras tecnologías,  y con posibles consecuencias sobre elementos adicionales (bobinados, …).
    • apoyar a otras técnicas como la vibración en la diagnosis de fallos en rodamientos, fundamentalmente en estados incipientes por el intenso ruido existente en estos equipos.

    exitos con programa de lubricacion

    Fallos todos ellos que, de no haberse detectado hubieran generado posibles paros de máquinas, largos tiempos de reparación, …. además de la optimización en las cantidades de grasa consumidas.

    Para concluir te presento este tutorial sobre

    Emisión Electrónica,

    aspecto de notable relación con algunos aspectos del mantenimiento por ultrasonidos, por ejemplo, el efecto corona; pero fundamentalmente en relación con la eficiencia de procesos y lean manufacturing. Si quieres acceder a esta formación online puedes descargarte el PDF desde el siguiente enlace Emisión Electrónica.

    Con esto finaliza esta entrada del blog, y como siempre recordarte que puedes usar la sección de comentarios para comentar o transmitir tus propias experiencias sobre un programa de lubricacion basado en ultrasonido. programa de lubricacion











  • Analisis Predictivo de Maquinaria

    Analisis Predictivo de Maquinaria

    En esta entrada de la sección se os entrega un tutorial sobre ecuaciones diferenciales, además de una lista de situaciones donde es habitual la necesidad de medidas adicionales para el analisis predictivo de maquinaria.

    «Conocerlas seguro que te ayuda a mejorar la Organización y Tiempos de tus Áreas de Mantenimiento Predictivo»

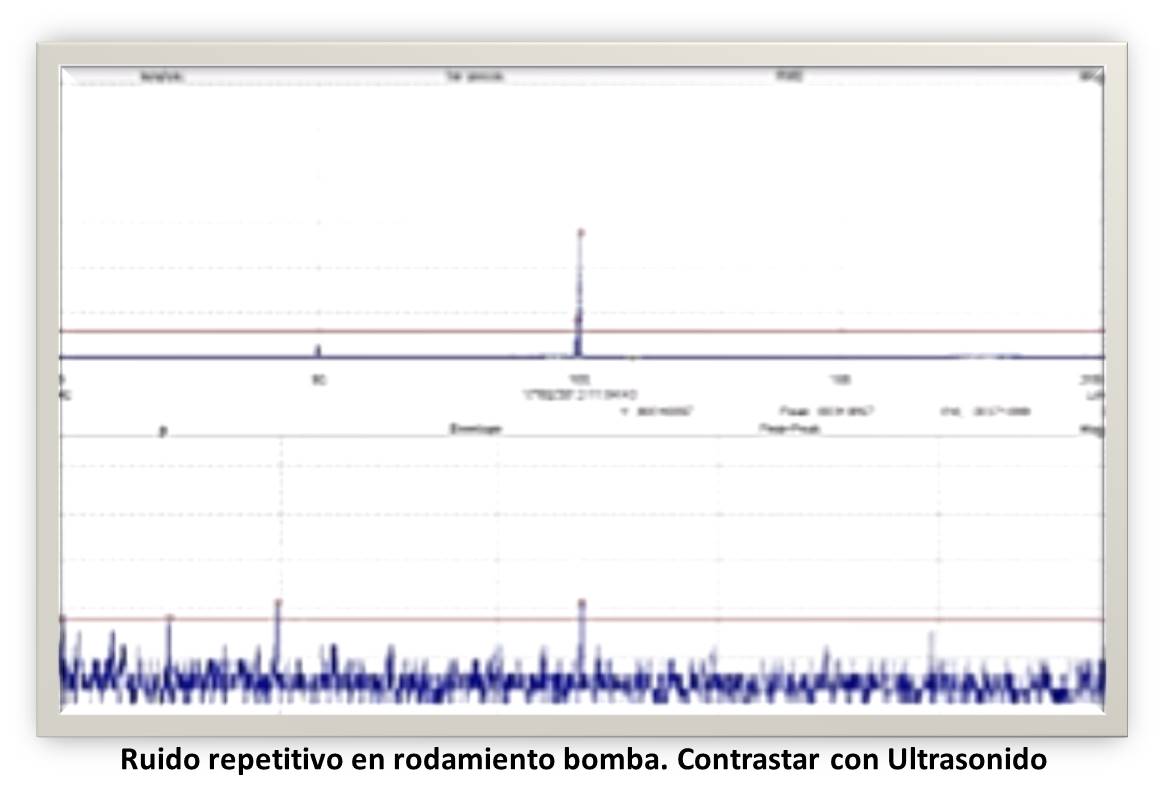

    analisis predictivo de maquinaria

    Pero como primer aporte aquí tenéis un

    Tutorial

    sobre ecuaciones diferenciales, de amplia utilidad en la industria pues multitud de sistemas físicos regulan su funcionamiento y parámetros apoyándose en estas fórmulas básicas de ingeniería. Se trata de una primera aproximación a una teoría compleja, y que sin duda alguna será objeto de futuros tutoriales y PDFs en el blog.

    apoyo para analisis predictivo de maquinaria

    En el contexto de cualquier

    Programa de Mantenimiento Predictivo

    es habitual configurar unas bases de datos para el seguimiento histórico de las variables definitorias del estado de condición de cada activo.

    En este proceso se suele utilizar la siguiente metodología:

    1. Adquisición de datos técnicos de maquinaria.

    Es fundamental conocer la maquinaria para cualquier analisis predictivo, como ya se indicó en la entrada vibraciones mecanicas, necesitando para ello seccionales, fichas técnicas, fotos del equipo, datos de placa, …..

    Incluso puede resultar bastante habitual tener que desplazarnos a pie de máquina, o al taller, para mejorar los datos técnicos con fotos o anotaciones sobreestas características.

    Ejemplo:

    • Bomba Centrífuga de impulsor simple, 3000 rpm con rodamientos y bancada rígida. Fabricante y modelo KSB ……
    • Fallos más frecuentes o probables
    • Potencia del equipo
    • etcétera

    2. Estudio de la instrumentación software + hardware en Planta

    Obviamente no es lo mismo realizar una configuración para un analizador de gama avanzada, que para otros más simples. Como ya se ha detallado en diferentes entradas del blog, fundamentalmente en las incluidas en la etiqueta de vibracion, el paquete de filtros, alarmas, u otros dependerá en gran medida de la combinación de soft-hard elegida.

    Tan importante es que los propios fabricante del software incluyen funcionalidades específicas para delimitar el hardware sobre el que se va a realizar cada configuración, a fin de evitar errores o incompatibilidades.

    Ejemplo:

    • Software y Hardware de CSI
    • Rango dinámico del analizador
    • Uso de filtros de envolvente para análisis de rodamientos
    • Uso de alarmas de tipo constante

    3. Establecer la Parametrización teórica para el Analisis Predictivo de Maquinaria

    Se trata de relacionar todo lo anterior con el fin de definir una configuración y parámetros teóricos qué medir en cada activo de maquinaria. Es habitual que estas configuraciones se definan por familias de máquinas similares.

    Ejemplo:

    • Medidas de mm/s y envolvente para cada rodamiento
    • 2 direcciones por apoyo
    • Configuraciones para el Muestreo Analógico-Digital

    4. Configuración en la base de datos

    Este paso más relacionado con la pura ofimática, más que con el analisis predictivo de maquinaria consiste en trasladar la parametrización teórica al software de gestión utilizado en cada industria. Es una una labor más administrativa que ingenieril, si bien puede presentar alguna particularidad a nivel de limitaciones en la codificación de activos pues cada software presenta un máximo de carácteres en ese campo.

    5. Carga de los datos al analizador-adquisidor

    Se trata de realizar la carga física de las medidas configuradas al adquisidor para lo que en cada software-hardware se han de seguir una serie de pasos para que se realice de manera adecuada, usando las opciones adecuadas para la particularidad de cada industria.

    Ejemplo:

    • Inclusión en la ruta de los Códigos de Inspección para datos sensoriales.
    • Carga de las alarmas al adquisidor para que avisen al inspector.
    • Formateo previo de la tarjeta de memoria evitando posibles problemas de almacenamiento.

    software y analisis predictivo de maquinaria

    Pese a todo lo anterior los hardware de cualquier tecnología predictiva ofrecen la posibilidad de tomar medidas fuera de ruta, es decir, variables adicionales a las cargadas en el equipo para un software de analisis predictivo de maquinaria.

    Como podéis imaginar la naturaleza y necesidad de esas mediciones dependerá en gran medida de la casuística de cada histórico o fallo en maquinaria, si bien sí se pueden tipificar ciertas situaciones en los que se precisará de un específico

    Analisis Predictivo de Maquinaria

    apoyándonos en medidas de diagnóstico más allá de las estándar configuradas en ruta:

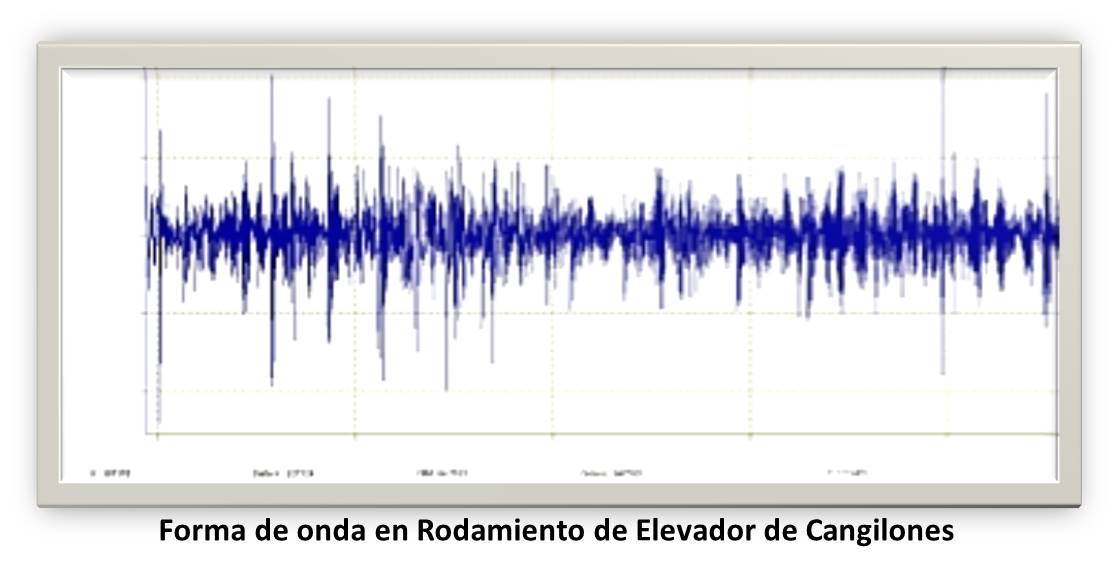

    analisis predictivo de maquinaria en rodamiento

    Coexistencia de varias Fuentes de Alta Frecuencia en Maquinaria

    Existen muchos equipos donde existen diferentes fuentes de alta frecuencia. Pese a que el espectro o la forma de onda permiten analizar la naturaleza de estas fuerzas, la condición de operación, la aparición de nuevos problemas o recientes intervenciones en la maquinaria puedan exigir medidas adicionales, entre las que se destacarían:

    • Adquirir formas de onda con tiempos de adquisición especiales, considerando que las medidas de forma de onda se configuran en función de la RPM de la máquina.
    • Medidas en más ubicaciones de las incluidas en ruta ante niveles anormales en alta frecuencia, puesto que estas señales se disipan con la distancia se pueden buscar los puntos de anormal energía obteniendo quizás información adicional a la obtenida en ruta.

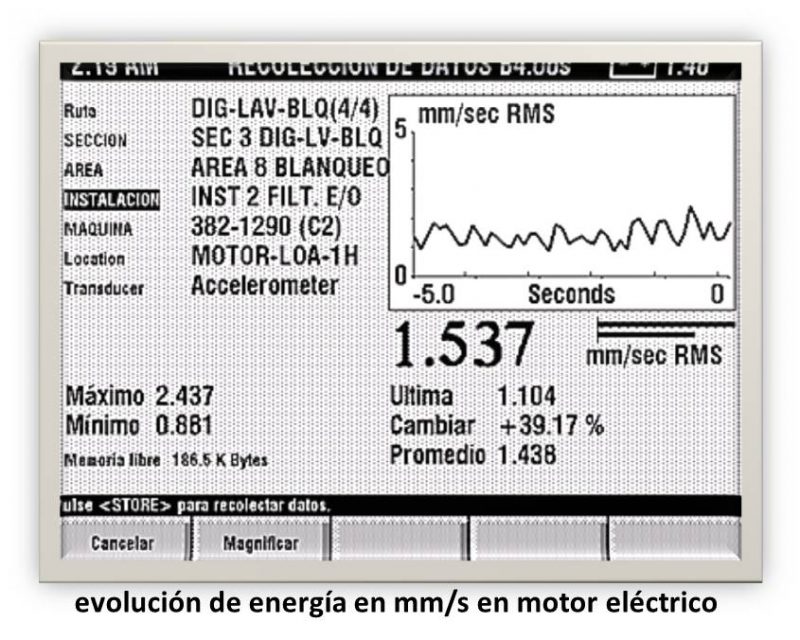

    oscilaciones en analisis predictivo de maquinaria

    Niveles Globales excesivamente Erráticos

    Es habitual que los niveles de energía presenten una evolución constante en la pantalla de nuestro adquisidor; si nuestra maquinaria presenta excesivas oscilaciones indica la presencia de eventos transitorios por fenómenos de fricción o roce. En esos casos es conveniente visionar la señal temporal en modo vivo durante varios ciclos de la máquina usando las opciones de recolección que ofrecen muchos adquidores, o simplemente incluirlo como un código de inspección asociado a la medida para su posterior análisis.

    Si el equipo de medida lo permite puede ser interesante realizar capturas de pantalla que poder adjuntar al informe predictivo posterior. Estos pantallazos son fácilmente identificables sin más que usar un nombre identificativo de cada una de las imágenes guardadas.

    En estos casos, y refiriéndonos a la vibración una gran herramienta de analisis predictivo de maquinaria es la medida de fase que es fácilmente realizable si se dispone de:

    • Un adquisidor de doble canal.
    • Dos sensores de similar funcionalidad.

    En estos casos se visualiza un gráfico polar con la señal de fase (absoluta) de un canal de medida en relación al otro (que actúa de referencia).

    «si existen fenómenos de carácter aleatorio la señal de fase presentará oscilaciones«


    ruido en analisis predictivo de maquinaria

    Ruidos Excesivos en Maquinaria

    Resulta difícil cuantificar este aspecto, pese a que el criterio de un un detallista y avezado inspector pueda resultar una técnica de diagnóstico predictivo de elevada fiabilidad. En esos casos, con mayor o menor importancia dependiendo de la técnica, puede resultar difícil considerar esa medida como válida en un seguimiento histórico de parámetros de analisis.

    Estos fenómenos se producen en muchas ocasiones por sobrecarga, por lo que si pensamos en el coste y frecuencia de las inspecciones predictivas puede ser necesario tomar una medida adicional que usar para seguir las trazas habituales de nuestra maquinaria.

    La naturaleza de estas medidas dependerá de los parámetros de analisis utilizados si bien se destacan los siguientes ejemplos:

    • Problemas avanzados de rodamientos generan componentes aleatorias pese a que los máximos de energía suelen presentar patrones repetitivos. Si la máquina hace ruido, o el propio rodamiento, es conveniente detectar eventos en una escala de tiempos muy inferior a la RPM de la máquina, visualizando además varios ciclos de la máquina pues el desfase de los diferentes eventos que aparecen puede hacer que estos no siempre sean visibles.
    • Si los ruidos son en baja frecuencia se precisa ampliar los tiempos de adquisición en las medidas (aumentar la resolución), debiendo usar la forma de onda como variable de análisis para evitar alargar los tiempos de inspección habituales en el equipo.

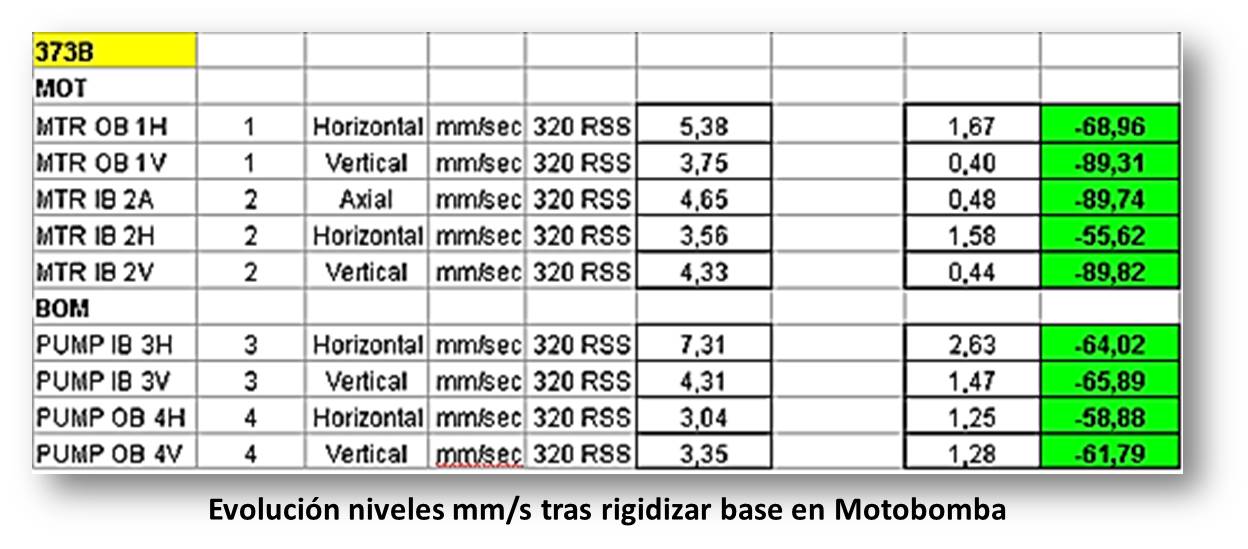

    resultados en analisis predictivo de maquinaria


    Problemas Estructurales

    El analisis predictivo de maquinaria se realiza mayoritariamente sobre activos que trabajan por debajo de las velocidades críticas (frecuencias naturales) de estructuras y rotores. El deterioro temporal, o simplemente malas e innecesarias intervenciones de mantenimiento pueden bajar estas frecuencias naturales al deteriorar la rigidez de estructuras y soportes (véase la entrada vibracion en rodamientos para entender perfectamente esto), provocando que el equipo trabaje en resonancia.

    La coexistencia de esos problemas estructurales con las fuerzas mecánicas en la maquinaria puede generar cambios bruscos en la vibración y distorsionar nuestra tendencia temporal, alarmas de control y procesos de análisis de causa raíz.

    En estos casos suele ser conveniente valorar evoluciones en el ángulo de fase:

    • Inestable cuando se trabaja en resonancia
    • Estable en otros casos

    De este modo en aquellas medidas donde la vibración se incremente se ha de comprobar si es por un predominio del fenómeno resonante sobre la vibración convencional de la maquinaria, algo que es puramente casual y alejado de cualquier indicación de aviso en nuestros procesos de analisis predictivo de maquinaria.

    Bueno, pues aquí tienes estas 4 situaciones genéricas donde el

    Analisis de Maquinaria

    exige de medidas adicionales a las usualmente configuradas.

    Por supuesto que existen otras, pero se presentan de modo más o menos puntual; en los casos planteados la generalización es necesaria pues casi siempre generan datos atípicos en tendencias, no asociándose a ninguno de los cuatro componentes que existen en una serie temporal:

    1. Tendencia Real o Componente Secular.
    2. Componente estacional.
    3. Componente Cíclica.
    4. Componentes Aleatorias.

    Se podría argumentar su inclusión en la última de las componentes, si bien estas variables se deben minimizar en el contexto del analisis predictivo de maquinaria por la elevada criticidad y coste de este tipo de trabajos.

    Por tanto lo importante es conocer esas situaciones especiales para formar sobre ellas a vuestros inspectores y/o ingenieros de mantenimiento y fiabilidad, logrando que los tiempos de inspección y trabajo no se alejen a lo estimado en base a la cuantía de cada ruta de medida.

    Una vez conocido estos aspectos de las técnicas de inspección, y todas las posibilidades que ofrece cada equipo de medida seguro que mejoras el rendimiento de tus programas de mantenimiento predictivo tanto a nivel de tiempos de trabajo como de fiabilidad en los diagnósticos.

    Si quieres mejorar o conocer más en detalle estos aspectos, no dudes en contactarme para cualquier posible proceso de formación online o presencial.

    final del analisis predictivo de maquinaria

  • ¡Control de Maquinas!

    ¡Control de Maquinas!

    Buena parte de las entradas del blog se contextualizan en un estudio experimental para definir las probabilidades de error en la aplicación de técnicas de control de maquinas. Son varios años de trabajo en los que he concluido cuál sería la combinación más adecuada de tecnologías a aplicar en cada tipo de Activo así como sus Probabilidades de Error (que siempre existen y han de tenerse en cuenta a la hora de definir los Períodos de Chequeo).

    Buena parte de esas entradas ya se han mostrado en contenidos, pero desde hace algún tiempo quería plantear una entrada boletín donde os indicaría una serie de buenas prácticas para el monitorizado de condición por tipo de equipos, a las que no descarto dar continuidad en entradas posteriores con mayor amplitud o detalle.

    porque el control de maquinas

    Pero, como habitualmente en las entradas de boletín, aquí tenéis un tutorial sobre

    Percusiones Mecánicas,

    simplemente introductorio pero que os resultará de amplia utilidad en vuestro futuro profesional, sin lugar a dudas. Se trata de fuerzas de carácter puntual, que son muy usadas en la determinación de frecuencias naturales y modelización dinámica de estructuras. Se trata de un PDF de 4 páginas.

    En definitiva, el post sobre

    Control de Maquinas

    lo voy a organizar por tipo de equipo, tratando de explicar una serie de buenas prácticas para su control; finalmente la entrada acabará con una

    Infografía Resumen.

    Por supuesto considerarlo una entrada flash pues el detalle que exigiría un post de estas características excedería el alcance de cualquier texto online. Se trata de cinco de los equipos más utilizados en la industria:

    Bombas Centrífugas

    Equipo presente en todo tipo de Industrias y Sectores. Ahí van las recomendaciones:

    Usar la Forma de Onda en Vibración

    Este tipo de maquinas suele presentar combinación de ruidos repetitivos y aleatorios, por lo que el uso de herramientas como el espectro de vibracion puede resultar insuficiente. La onda permitiría visualizar el delta temporal entre los diferentes eventos que perturban a las maquinas.

    Pero el top – top sería:

    «Medir la Señal Temporal en Ultrasonido, de energía más localizada en el Punto de Medida»

    (en la foto se adjunta onda vibracional con patrones únicamente repetitivos)

    señal para control de maquinas

    Tener en Cuenta la Dirección de la Vibración

    Es habitual que en los programas de control de maquinas, una vez se ha alcanzado un histórico suficiente, se deshabiliten ciertas direcciones de medida dentro de las medidas de vibración. Es necesario por cuestiones de tiempo y eficiencia.

    Sin embargo, los niveles de alarma pueden considerar todo el paquete de niveles existente independientemente de la antigüedad en la fecha de última lectura. Ello obligaría a una particular configuración de las alarmas y sus Metodologías de Cálculo.

    Pensad que estas maquinas presentan una vibración radial más elevada en la dirección perpendicular a la tubería de descarga.

    Motores Eléctricos con Variador

    Cada vez más importantes en la industria, aquí tenéis unos primeros consejos:

    Ruido de Rodamientos

    Debido al importante ruido aleatorio que se genera en estos motores, con componentes de alta frecuencia, es recomendable prestar particular atención a las componentes de ruido en rodamientos. Este aparece igualmente en Alta Frecuencia si bien en forma repetitiva (salvo en las últimas etapas de fallo); por esa razón trata de ajustar los períodos de chequeo para el control de maquinas (algoritmos de markov y planificacion del mantenimiento) y combinar

    «Ultrasonido, Vibración y Termografía para un adecuado Seguimiento de estos Modos de Fallo»

    rodamientos en control de maquinas

    Personalizar los Tiempos de Adquisición

    Cualquier señal dinámica debe muestrarse para su traslado y tratamiento electrónico en un equipo de medida. En ese sentido en estas maquinas con variaciones de RPM resulta adecuado poder tomar medidas «casi en modo vivo». En un amplío porcentaje lograr estos aspectos se consiguen con un

    «Elevado Conocimiento de la Instrumentación y Equipos utilizados»

    algo a lo que te ayudaría una buena Formación sobre Hardware de Mantenimiento.

    Ventiladores Centrífugos

    Ya se habló de estas maquinas en la entrada sobre Mantenimiento de Ventiladores, si bien en relación a la importancia de la inspección sensorial. Además de eso se remarcaría para un óptimo control:

    Termografía para Análisis Mecánico

    Nada más fácil que detectar fallos en Rodamientos de ventiladores con Técnicas de Envolvente o similares en Vibración, puesto que suelen ser equipos que trabajan con una elevada carga dinámica y los componentes de defecto e impactos generan una energía suficiente para su óptima detección mediante esta técnica.

    Ahora bien no olvidéis usar la

    «Termografía para el Control de Problemas con el Lubricante«.

    Este modo de fallo también lo podéis detectar con el Ultrasonido, si bien resulta más complejo y obliga a una mayor dedicación en Tiempo.

    ejemplo en control de maquinas

    Niveles de Alarma Absolutos

    La mejor recomendación siempre es usar alamas relativas en vibración: centralidad, media móvil, % de cambio, ….. Pero en este tipo de equipos la combinación de modos de fallo hace que la vibración se combine, apareciendo diferencias de fase resultando en que la sumatoria no siempre es representativa de una mayor o menor severidad en los fallos.

    Obviamente esas cuestiones habría que analizarlas sobre la máquina y con medidas específicas de análisis, si bien esos niveles de control absolutos permitirán un rápido filtrado entre ventiladores en buen y mal estado.

    Soplantes de Lóbulos

    Son máquinas ampliamente usadas, fundamentalmente como sistemas de transporte siendo su control dificultoso por cuestiones de ruido excesivo. Pese a ello sí existen buenas prácticas para su óptimo mantenimiento:

    Combinar Ultrasonido y Vibración

    Es recomendable el uso de ambas técnicas, fundamentalmente en lo relativo al análisis de rodamientos. El ultrasonido permite identificar la fricción en elementos de rodadura en forma de un determinado patrón de ruido, con diferencias morfológicas en relación a los niveles de ruido existentes en la soplante, además de generar más altos niveles de dB en la banda que el detector de ultrasonidos sintoniza predominantemente la energía.

    Visualizar cortos Periodos de Tiempo

    Las soplantes generan ruido por su propio trabajo (escasa holgura existente entre los rotores de impulsión). Es decir, aparecerán ruidos repetitivos de elevada intensidad que dificultarán la identificación de fenómenos transitorios. Por ello es conveniente visualizar cortos períodos de tiempo (infinitensimales), y determinar la posible existencia de eventos aleatorios. Al igual que en los motores para lograr esto es recomendable conocer el Hardware de Vibración.

    Si se localizan fenómenos transitorios sería conveniente valorar la Máquina y sus Características para identificar esas posibles anomalías no repetitivas.

    Por ejemplo, si la

    «Soplante usa Transmisión por Correas, la Lámpara Estroboscópica te permitirá la Detección de esas Anomalías Visualmente»

    control de maquinas visual

    Análisis Detallado del Histórico de Máquinas

    Es habitual que las soplantes generen vibraciones suma-diferencia, es decir, cuando se tienen multitud de frecuencias como en estas maquinas:

    • Lóbulos
    • Engranajes
    • Rodamientos
    • Correas, ….

    al realizar el Espectro de Vibración aparezcan frecuencias suma-diferencia de las principales; por ello es conveniente un cuidadoso análisis del histórico de máquina repitiendo configuraciones y puntos de medida para valorar posibles diferencias en el patrón tipo.

    tiempo en control de maquinas

    Molinos de Martillos

    En estos equipos de molienda el propio trabajo del equipo genera componentes de impacto. Por esa razón se precisa de las siguientes buenas prácticas para su control:

    Uso de Sensores Triaxiales

    Es habitual que exista una dirección de carga en la molienda pues el propio peso del martillo el que genera el choque sobre el Material. Por ello medir la vibración en esa dirección alterará los niveles existentes por cuestiones relativas a proceso.

    El uso de medidas Triaxiales lo evitará pues eligiendo como dirección de apoyo del sensor la radial menos afectada por el trabajo del molino, será el propio instrumental quién traslade la componente leída a 3 direcciones ortogonales, que es al final lo que se busca en análisis de vibración.

    medida para control de maquinas

    Ultrasonido para el Análisis de Rodamientos

    Los impactos van a excitar componentes estructurales en la máquina además de preconfigurar «pseudo zonas de carga» en el Rodamiento a la frecuencia de esos impactos, típicamente el 1x del eje. Por ello las lecturas de vibración no cubren con garantías la detección de las diferentes zonas de falla en el rodamiento, siendo una buena práctica tomar el valor de dB (ultrasónico), que no debería ser elevado salvo que existan problemas en rodamientos y/o lubricación.

    Pensad que el origen de los impactos se encuentra lejos de la Cajera del Rodamiento que es donde se toma la lectura de Ultrasonido para el Control de Maquinas.

    Infografía Resumen

    control de maquinas

    Como ves son 5 tipos de maquinas y existen cientos; si echas en falta alguna de las a tí te preocupan espcialmente, aquí me tienes para cualquier consulta.

    En definitva lo que quiero plantear con esta entrada es que una adecuada

    Elección de Técnicas de Control

    , como ya se indicó en la entrada tecnologias predictivas, sería un primer paso; una vez hecho eso adecuadamente (además de su configuración para lo que te ayuda esta entrada) deberías plantearte el uso de Algoritmos de Markov, MRP y otras herramientas de Ingeniería para la Planificación del Mantenimiento.

    Todo ello sin olvidar las valoraciones de criticidad que puedes realizar según las diferentes metodologías ya indicadas en el Enlace de Analisis de Fallos, y que te permitirán definir el parque de equipos sobre los que aplicar todas técnicas de Control de Maquinas para la

    Optimización de tu Mantenimiento y Área Productiva.

    Bueno, pues hasta aquí este boletín y ya sabes si quieres plantear alguna duda o comentar sobre el asunto, no olvides que dispones de una sección de comentarios así como todos mis Canales en Redes Socialesboletin sobre control de maquinas

  • ¿Ultrasonido Electrico?

    ¿Ultrasonido Electrico?

    En este número del boletín hablaremos sobre los aspectos a considerar para planificar inspecciones por ultrasonido electrico, contextualizándolo además a un trabajo realizado en el sector energético. Además, tutorial sobre el comportamiento de las variables estadísticas ante las transformaciones lineales y no lineales. Aspectos sin duda de interés para tus futuros trabajos en mantenimiento.

    inspección de ultrasonido electrico

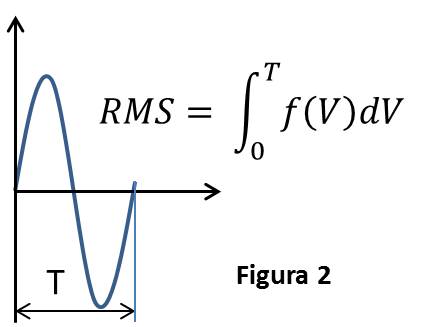

    Si algo se ha reiterado en diferentes entradas del portal es la importancia de la estadística en la organización de la producción y mantenimiento.Sin embargo en ocasiones su uso puede resultar un tanto farragoso pese al apoyo que en la actualidad existe de ordenadores y calculadoras. Por ello este tutorial sobre

    Transformaciones

    y el comportamiento que presenta cada variable estadística seguro que os resulta de utilidad. No dejéis de utilizarlo, transformaciones.

    estadistica para ultrasonido

    En muchas empresas se demanda la

    Detección de Fallos mediante Ultrasonido Electrico,

    es decir aquellos que tienen su origen en aplicaciones de esa índole. La mayor parte de estas aplicaciones se basan en la existencia de fenómenos de ionización por conducción de corriente eléctrica a través del aire, generándose por ello una señal de ultrasonido detectable y que en muchos casos es indicativo de anomalías que pueden conducir a fallos de importantes consecuencias para cada planta o industria.

    ¿Qué es Ionización?

    Ya sabemos que la corriente eléctrica se genera como consecuencia de una diferencia de potencial; en base a ello si en las líneas de conducción se tiene algún tipo de deterioro en elementos de aislamiento, la corriente podrá buscar un camino a tierra a través del medio que rodea al aislador. Este medio, típicamente aire, no presenta en condiciones normales unas buenas condiciones de conductividad comportándose como aislante. Ahora bien, si se dan ciertas

    Condiciones Ambientales

    que favorezcan su ionización puede actuar como conductor pues deja de tener un comportamiento interte ante el paso de corriente.

    Esas condiciones son:

    • Elevada Humedad Ambiental

    Presencia de moléculas de agua que pueden disociarse generando diferencias de potencial en el aire que permitan el traslado de la corriente eléctrica a tierra (potencial 0).

    • Altitud

    Es sabido que en zonas de mayor altitud el aire presenta escasez de oxígeno, con la siguiente ionización del medio aumentando así su capacidad de conducción.

    equipos para ultrasonido electrico

    Un caso muy frecuente de estos fenómenos de ionización es el

    Efecto Corona

    que se produce en la distribución a alta tensión, que permite detectar este inicio de fallo en los sistemas de aislamiento de una manera precoz, más segura y confiable que con las inspecciones de termografía,  que ya detectan fases posteriores de deterioro en las que ya se producen incrementos o cambios de temperatura en las bornas de conexión requiriéndose además de costosos sistemas para su detección.

    Otros fenómenos detectables mediante el ultrasonido electrico serían:

    Cortocircuitos

    que se pueden producir entre cualquiera de las 3 fases de distribución en líneas de alta tensión o centros de transformación por deterioros en sistemas de aislamiento, detectados igualmente en etapas de mayor precocidad que con otras tecnologías, si bien con la particularidad de detectarse por ultrasonido 3 estados sucesivos en función de su severidad, algo que quizás resulte complejo con las ya mentadas medidas de termografía:

    Tracking

    Fenómenos puntuales de cortocircuito electrico que se producen a través del aire, y que en general no suelen generar un incremento térmico significativo.

    Arcing

    La conducción es mayoritariamente continua generándose importantes incrementos térmicos en las bornas de unión, y siendo la severidad del problema de carácter grave.

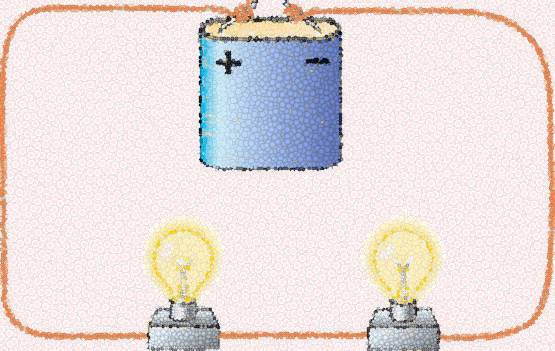

    características de ultrasonido electrico

    Por tanto, ese el contexto en el que se plantean los siguientes

    Consejos para Inspecciones de Ultrasonido Electrico.

    Piensa que todo ello se plantea como otras entradas de esta misma sección en el contexto de un trabajo de consultoría externa:

    Importancia de las Sondas de Ultrasonido

    En este tipo de inspecciones por ultrasonido electrico es recomendable usar el kit completo de sondas que ofrecen estos equipo, fundamentalmente las de largo alcance. Piensa que el aspecto distancia es crítico en ultrasonido como ya se comentó en la entrada deteccion de fugas, por lo que será muy frecuente el uso de sondas parabólicas o similares.

    Pero tampoco olvides el uso de las sondas de corta distancia pues muchos cuadros de distribución y control se ubican realmente accesibles.

    Cuidado con el Listado de Equipos

    Esto es algo crítico en inspecciones electricas frente a mecánicas. ¿Porqué? Debido a que es se trata de activos con un nivel de jerarquización baja; pensemos en un armario de control de un equipo de alta tensión, podríamos decir que su nivel superior en planta sería la sala donde se ubica y nada más. En cambio para un equipo mecánico siempre se necesitará un mayor número de niveles para identificar el detalle de cada activo.

    Por estas razones, también esbozadas en la entrada mantenimiento de cuadros electricos, es habitual que el listado de activos eléctricos se limite a identificar esos cuadros sin mayor detalle, ocurriendo con frecuencia que muchos de ellos ni siquiera son codificados en los sistemas informáticos de planta. Esta ausencia puede provocar desviaciones en tiempos de inspección o problemas para reportar fallos de manera adecuada.

    Relevancia del Horario de Trabajo

    En intervenciones de tipo electrico siempre se precisa de acompañamiento del personal de planta, y por otro lado existen las circunstancias indicadas para el efecto corona. Por ambas es conveniente prestar atención a previsiones de carácter meteorológico y coordinar con el personal de cada planta sus horarios y personas para nuestra atención.

    Procedimientos de Seguridad

    Algo obvio cuando se va a trabajar en zonas con tensión (alta), y pese a que se nos pueda dar formación en planta es recomendable revisar con anterioridad el manual de seguridad, si es posible con el responsable de prevención de tu compañía. Nunca está de más cuando tu Seguridad y Salud están en juego.

    Fichas de Equipo

    En ultrasonido electrico resulta fundamental documentar adecuadamente naturaleza de las recomendaciones, condiciones y niveles detectados cara a garantizar un seguimiento consistente. Por ello es recomendable preparar unas fichas de equipos problemáticos personalizadas, pues además no olvides que no podrás etiquetar las anomalías detectadas en la instalación.

    Grabación de Sonidos

    En pocos trabajos de ultrasonido resulta tan importante el captar la grabación del sonido como en este tipo de trabajos. Para ello se requiere de un equipo que permita registrar el sonido en las condiciones que el inspector determine más desfavorables de acuerdo a la medición efectuada en campo. Este requerimiento puede influir en tiempos de medida pues por la naturaleza de ciertos problemas puede requerir el uso de herramientas de carácter avanzado como sintonización en frecuencia.

    A este respecto y en relación con el punto anterior, si el equipo utilizado no permite identificar las condiciones de la medida (frecuencia, volumen, …) es conveniente anotarlo para su posterior seguimiento.

    Acceso al Punto de Perturbación

    Este punto aparece al final, pero quizás sea el de mayor relevancia para detectar ultrasonido electrico. Piensa que muchos armarios se encuentran cerrados o trafos con acceso limitado. Ello no eximirá de realizar las medidas pero sí puede restar fiabilidad y acierto a los trabajos, algo inevitable salvo que domines con soltura equipo de medida, y dispongas de todo el catálogo de sondas a tu disposición.

    Filtra el Ruido Electrico

    Los armarios y centros de distribución tienen ruido electrico audible, que tienen componentes ultrasónicas (frecuencia por encima de 20 Khz) detectables por el equipo. Por ello y para evitar malas interpretaciones y no fatigues en exceso tus oídos puede ser conveniente que filtres parte de esa energía con la función volumen o sensibilidad que ofrecen todos los equipos de ultrasonido, un adecuado posicionamiento usando técnicas de escudo.

    Bueno pues estas serían las recomendaciones fundamentales para planificar adecuadamente tus trabajos de ultrasonido electrico que te permitirán evitar graves fallas en tus equipos, además de permitirte detecciones de carácter más precoz que las que muchas veces se realizan con termografia. Por si te has perdido alguna aquí las tienes en esta

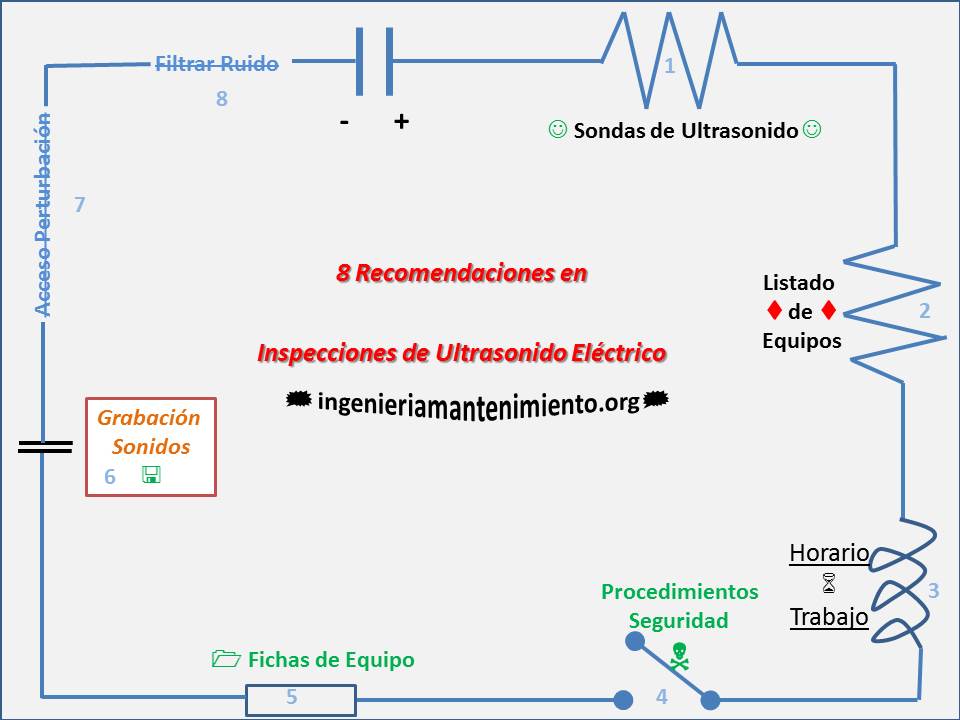

    Infografía Resumen

    claves para ultrasonido electrico

    Y hasta aquí este boletín que espero haya resultado de tu agrado y sobre todo tu utilidad. Seguro que tienes interés en

    Conocer el Ultrasonido Electrico

    y esto ya es un primer contacto que te permitirá afrontar con menos miedos y mayor conocimiento las posibilidades del ultrasonido. Piensa que evitar la aparición de los fallos detectados compensa con creces el coste y tiempo dedicados a la detección, análisis y corrección de estos trabajos, que te recuerdo son los pasos que has de seguir para un óptimo desarrollo de tus Programas de Mantenimiento Predictivo. Además acotando los mismos siempre reducirás desperdicios e ineficiencias en tu sistema.

    Si tuvieras interés ya sabes que aquí me tienes como CATII de la tecnología para cualquier necesidad o apoyo con el ultrasonido.

    boletin sobre ultrasonido electrico

  • Deteccion de Fugas

    Deteccion de Fugas

    Una de las aplicaciones más demandadas actualmente es la deteccion de fugas por ultrasonido; la razón habría que buscarlas en la gran cantidad de industrias donde puede utilizarse si bien yo añadiría la

    reducción en tiempos y costes de inspección lograda con la tecnología.

    deteccion de fugas por ultrasonido

    Antecedentes

    Desde siempre han existido métodos que han tratado de detectar estas anomalías operativas como controlar la caída de presión, usar trazadores químicos u otros. Ahora bien, todos ellos tienen como característica común el hecho de generar un

    Gran consumo de Recursos

    tanto a nivel de tiempos como de medios utilizados. Sin embargo, la base técnica de la deteccion de fugas por ultrasonido no es otra que el mayor nivel de energía existente como consecuencia de la turbulencia existente en el punto de fuga, por lo que se precisa de disponer únicamente de las herramientas adecuadas para su deteccion pudiéndose inspeccionar grandes tramos de tubería sin un excesivo gasto en tiempo.

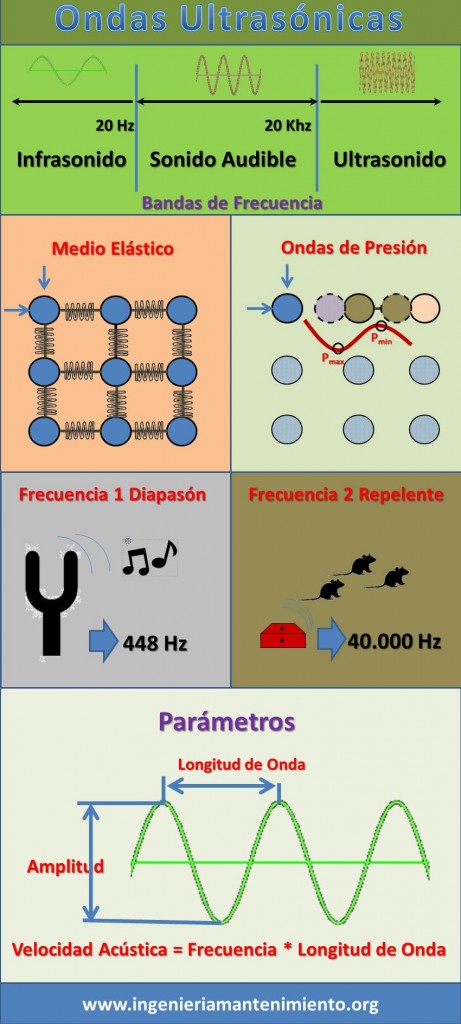

    Ya explicamos la naturaleza de las señales de ultrasonido, en la entrada de ondas ultrasonicas, como ondas de presión que se transmiten a nivel molecular. Pues bien eso es lo que ocurre cuando existen

    Fugas en Régimen Turbulento

    en el movimiento del fluido en su salida al exterior; no ocurre necesariamente así cuando este flujo es de carácter laminar.

    Las razones hay que buscarlas en el más desigual perfil de velocidades existente en el movimiento turbulento que en laminar, con unos niveles de aceleración más elevados en las partículas del fluido. Esto da lugar a los vórtices y turbulencias como consecuencia de los choques que se producen con las partículas del medio aire cuando estas el fluido sale al exterior generando así el ultrasonido en ese medio. Por esa razón además se han de usar para la detección

    SONDAS DE ULTRASONIDO AÉREO,

    no siendo fácil la detección con sondas de contacto.

    deteccion de fugas por ultrasonido

    En este sentido hemos de recordar que la frecuencia de una onda de presión en cualquier medio depende de la frecuencia con la que se genera la señal original, por lo que en el caso de un

    Régimen Laminar

    con menor aceleración en las partículas de fluido el nivel de energía no será significativo en el rango ultrasónico, pero

    ¡ojo, quizás sí en el sónico!

    Por esa razón si queremos realizar una

    Adecuada Deteccion de Fugas por Ultrasonido

    hemos de tener en cuenta que los 3 parámetros que delimitan una adecuada detectabilidad en las inspecciones son:

    Presión Diferencial

    entre el fluido presurizado y la presión ambiental (típicamente una atmósfera). Este factor establece el régimen de velocidades existente en la salida del fluido por el conducto de fuga, y consecuentemente la existencia de unos mayores o menores niveles de aceleración en la señal.

    deteccion de fugas por ultrasonido

    Forma y Diámetro del Orificio de Salida

    Esta variable delimita de manera clara la característica de turbulencia en el caudal saliente, por cuanto a mayor irregularidad en el orificio existe mayor variabilidad en el régimen de velocidades, con mayor aleatoriedad en los fenómenos de choque que se producen en el contacto con el medio aire.

    deteccion de fugas por ultrasonido

    Viscosidad dinámica del fluido

    Cualquier fluido presenta una mayor o menor facilidad para fluir y generar ese perfil de velocidades, algo que se relaciona directamente con la viscosidad.

    deteccion de fugas por ultrasonido

    En definitiva, llevando esas 3 variables al límite se gestionará eficientemente cualquier deteccion de fugas por ultrasonido en el sentido de usar adecuadamente los medios y tiempos establecidos para la inspección. En mi Experiencia con este tipo de trabajos siempre hay 2 de ellos no fácilmente controlables como son la forma y tipo de orificio (asociado la causa de la fuga y características del material) y el tipo de fluido (asociado a las necesidades de proceso), por lo que las

    Capacidades de Gestión son limitadas en la realidad.

    Por tanto, nuestra capacidad de gestión ha de orientarse fundamentalmente hacia conseguir la

    Máxima Presión Diferencial,

    aspecto que en muchos casos tampoco resulta fácilmente regulable entre otras cosas porque paradójicamente depende del nivel de fugas existentes en la línea. Por eso en muchos casos en una primera inspección se recogen unas fugas, y tras corregirse estas se debe verificar su condición con una segunda inspección a fin de poder detectar otras de menor cuantía, ahora detectables por la mayor presión existente.

    Por tanto, podríamos concluir que refiriéndonos los aspectos de

    Planificación de la Inspección

    las posibilidades son ciertamente limitadas debiendo orientarse fundamentalmente a la elección de medios para la misma, o a cuestiones relacionadas con la casuística de cada instalación.

    ¿Casuística?

    Pues al hecho de que la eficiencia de los trabajos dependerá fundamentalmente de las particularidades que esta presente en el sitio, no siendo gestionable desde el proceso de planificación. Sí se podrá establecer un proceso de deteccion de fugas por ultrasonido como más o menos sencillo en función de que como se combinen las 3 variables a anteriores, a saber, presión diferencial elevada con fluidos poco viscosos mejor que tener moderadas presiones diferenciales y peores características de viscosidad pero todo en términos cualitativos fundamentalmente.

    plan para deteccion de fugas por ultrasonido

    ¿Cuáles son esas particularidades?

    De todo tipo, pero fundamentalmente se reducen a nivel de deteccion por ultrasonido a uno, la

    Distancia a la Perturbación,

    puesto que se trata señales de alta frecuencia con importante disipación con la distancia, fundamentalmente cuando hablamos de transmisión a través del aire.

    Hay otros factores como la

    Accesibilidad a la Fuga,

    si bien puede indicarse en el informe o en la etiqueta de identificación que existe menor certeza en la detección efectuada,

    o bien el poder usar

    Técnicas de Bloqueo

    para el aislamiento de señales de ultrasonido competente, si bien subsanable generalmente con ingenio y pensando qué medios de bloqueo tenemos a nuestro alcance.

    Ahora bien, el

    Factor Distancia

    puede únicamente gestionarse mediante el uso de ciertos accesorios como amplificadores o sondas especiales, pero en ningún caso se minimizan las cuestiones relativas a menor precisión en el proceso de deteccion.

    Amplificadores

    El más popular amplificador es la TROMPETILLA que amplifica el efecto de turbulencia mejorando la capacidad de deteccion de pequeñas fugas.

    Sondas Especiales

    Las más populares son los DETECTORES DE TIPO PARABÓLICO que permiten ampliar el área de captación para fugas lejanas, reduciendo tiempos y riesgos en las inspecciones.

    deteccion de fugas por ultrasonido

    Por eso, cuando se busca definir un

    Patrón de Severidad

    en un proceso de

    Deteccion de Fugas por Ultrasonido

    se ha de uniformizar la distancia. Así, si revisáis cualquier tabla de estimación de caudales de fuga en base a niveles de ultrasonido siempre delimitan la distancia y sonda utilizada para la detección, por ejemplo:

    • Sonda Parabólica a 5 metros
    • Sonda Interna del Equipo a 40 centímetros
    • Sonda Interna del equipo a 1 metro

    del punto de fuga.

    Obviamente, esas tablas son válidas para inspecciones contextualizadas a unos determinados

    Fluidos y Presiones

    , pudiendo variar estas por cuestiones de mayor o menor existencia de fugas en la línea. Obviamente, si trabajáis en este tema sabéis que es el aire comprimido el tipo de instalaciones donde más se utilizan este tipo de inspecciones.

    ¿Cómo proceder entonces?

    Lo mejor es llevarse un patrón para la realización de los trabajos, por ejemplo, una tablilla o regla que delimite la distancia exigida. Luego realizando un barrido circuferencial buscar el punto donde se produzca la máxima amplitud registrándolo así sobre la base de datos de medidas para su posterior interpretación. Ese nivel de dB delimitará de una manera unívoca un nivel de fuga en el área de inspección, y se identificará automáticamente con la severidad de cada una de las anomalías detectadas.

    Lo que sí deberá asegurar el inspector es que se trate de la

    Única fuga en el Área,

    para lo que en muchos casos se ha de recurrir al uso de escudos o técnicas de bloqueo de ultrasonidos competentes. Por ejemplo, el uso de guantes o trapos para tapar raccords o mangueras que puedan ser la causa de las perturbaciones existentes, o en otros casos si el área competente es amplia poder tener que llegar a usar nuestro propio cuerpo.

    deteccion de fugas por ultrasonido

    En resumidas cuentas…

    Piensa que esta es una primera entrada de otras que se realizarán sobre la temática, siendo esta una primera introductoria fundamentalmente en lo relativo al proceso de planificación pues de ella podríamos concluir que:

    • La viabilidad de un proceso deteccion de fugas por ultrasonido vendrá delimitado por el nivel de presión diferencial.
    • El alcance de cada proceso de deteccion de fugas por ultrasonido estará íntimamente relacionado con la distancia a la perturbación. Si esta es importante no se podrá precisar el punto exacto de la misma, del mismo modo que no se podrá garantizar que se trate de la única perturbación existente.

    Se deberá usar un

    Variado número de Sensores y Accesorios

    para la deteccion de fugas por ultrasonido, lo que minimizará las consecuencias de otros problemas como menor accesibilidad o existencia de ultrasonido competente.

    deteccion de fugas por ultrasonido

    Estos accesorios dependerán de cada fabricante de equipos si bien podrían tipificarse en

    • Amplificadores (para fugas pequeñas)
    • Focalizadores (en zonas como codos, o terminales donde existen varias potenciales fugas)
    • Parabólicos (para ampliar la zona detectada en el caso de fugas lejanas e inaccesibles).

    ¿Interés en Fugas?,

    pues espero que esta entrada te haya resultado de utilidad para tu futuro profesional en el mundo del mantenimiento de líneas de presión y/o vacío. Es habitual que en muchos casos la instalación desconozca las posibilidades de la técnica del ultrasonido a nivel de deteccion de fugas, por eso el sumario que he tratado de realizar en el artículo, luego en la realidad todo se complica pero esta es la teoría para una planificación básica.

    Piensa que pese a que cada fabricante presenta su cartera de accesorios y cada equipo o detector sus peculiares características pero todas ellas se adecuan siempre a todas las posibles eventualidades que puedan aparecer en planta. Lo fundamental sería establecer un adecuado protocolo para la

    documentación de los trabajos y los logros

    pues sino cualquier inversión puede ser vista como innecesaria o poco rentable por parte de departamentos ajenos a mantenimiento.

    Y ya sabes si quieres profundizar sobre este tema de fugas de presión y/o vacío, por supuesto incluye tus cuestiones en la sección de comentarios o contacta con el portal tanto para asesoría como si tuvieras interés en la realización de trabajos de inspección.deteccion de fugas por ultrasonido

  • Mantenimiento de Valvulas

    Mantenimiento de Valvulas

    Una de las ocultas posibilidades de los ultrasonidos en el sector energético es el mantenimiento de valvulas. Podéis preguntaros ¿donde? Pues en:

    Estaciones de Regulación y Medida

    Áreas donde se adecuan las condiciones del gas para su uso en el Ciclo Combinado. Son activos de elevada criticidad pues no presentan reserva y una falla genera inmediatamente ineficiencia en la operación de la planta.

    mantenimiento de valvulas

    Mantenimiento de Valvulas

    No es el objeto analizar todos los tipos de valvulas ni mucho menos pero sí los mínimos aspectos de su funcionalidad requeridos para realizar una adecuada:

    Inspección por Ultrasonido

    Desde este punto de vista estos dispositivos pueden clasificarse como:

    • Sistemas de Pasa – No Pasa

    En ellos el dispositivo cierra o abre la línea para el paso del fluido.

    • Sistemas de Regulación

    La valvula simplemente regula el paso para ajustar el caudal a las demandas de producción.

    Estos aspectos se pueden conocer de manera previa a la inspección de acuerdo al proceso de planificación establecido, o en el mismo trabajo por el personal de apoyo de mantenimiento.

    mantenimiento de valvulas

    Inspección por Ultrasonido

    Se trata de detectar la turbulencia que se genera por el cierre total o parcial realizado por la válvula. Es decir, la fuente de energía es interna por lo que convendría utilizar para el mantenimiento de válvulas el ultrasonido estructural, usándose la

    Sonda de Contacto

    como vía de transmisión del ultrasonido al sensor y equipo de medida. En este sentido, resulta fundamental que los materiales que entren en contacto (tubería y palpador) tengan un buen acoplamiento acústico, por lo que resulta fundamental

    Retirar la Capa de Pintura

    de las Tuberías de Distribución. Dado que el contacto es puntual bastaría con utilizar algún punzón metálico (suministrado por el fabricante del equipo) y martillo para marcar el punto de medida elegido en la tubería.

    Medida de Ultrasonido

    Este debe situarse tanto antes como después para un correcto mantenimiento de válvulas y generalmente en dirección vertical (perpendicular al suelo) y en la parte superior de la tubería. La elección de esos puntos es arbitraria, si bien deben situarse en las cercanías de la válvula. En cualquier caso

    Marcar el Punto de Medida

    con algún Identificador Indeleble. Una de las características del ultrasonido estructural es que presenta una escasa atenuación en la intensidad con la distancia. Por esa razón. algunos fabricantes de equipos recomiendan usar:

    4 (o incluso 5) Puntos de Medida

    Típicamente 2 detrás y 3 delante, con el último de ellos en la siguiente codo o cambio de sección de la tubería.  De ese modo, se evalúa una importante transmisión de señal vía la estructura. Como recomendación personal deciros que sólo debéis valorar esta posibilidad si existen niveles de energía muy elevados antes o después de la válvula.

    medida para mantenimiento de valvulas

    Diagnóstico

    El paso del fluido por la tubería es continuo, y en ese trasiego genera fricción por su rozamiento con las paredes y una señal ultrasónica en el material metálico del sistema de distribución. Los niveles serán elevados por la alta presión de la línea, por lo que en la salida de audio del equipo se escuchará un:

    Ruido Continuo y de Elevada Intensidad,

    característica que se repetirá allá donde palpemos puesto que tras la válvula habrá menor caudal pero similar presión en el fluido. Al reducirse el flujo de producto los niveles de energía ultrasónica deberían reducirse en una cierta medida, recomendándose conocer la escala de decibelios utilizada por el equipo. Por ejemplo para el dispositivo analizado en la entrada detector de ultrasonidos el doble de energía se traduce en un salto de +6dB en su escala de medida.

    En resumidas cuentas si se sigue la dirección del flujo de producto los

    Niveles de dB deberían Reducirse

    Pero insisto en la importancia de usar un medio de transmisión uniforme desde la fuente de energía hasta el sensor de medida, puesto que:

    • Cambios en la Capa de Pintura pueden ocasionar Saltos de +/- 3dB

    Por lo que cualquier verificación para un correcto mantenimiento de valvulas debe realizarse previa retirada de cualquier capa de pintura. Lo remarco por su importancia conceptual, pero también por su importante alcance en tiempos; pensar que en muchos casos puede llevaros más de la mitad del tiempo dedicado a la medida.

    Informe Final

    En este reporte debe figurar toda la información que se considere de utilidad para poder realizar una labor de mantenimiento de valvulas. Os muestro los que considero los elementos más relevantes.

    ID de Valvulas

    Se trata del identificador utilizado por la planta. Resulta muy crítico en este sector pues es habitual el uso de una compleja codificación, por el número elevado de elementos de instrumentación y control. En general, podéis encontrar el ID sobre el propio equipo, pero si existen dudas se debe consultar.

    Histórico de Intervenciones

    Las válvulas son elementos que generalmente presentan fallos por desgaste, por lo que el tiempo de operación suele resultar crítico. Consultar, por tanto, fechas de cambios más recientes e incidencias que justificaron la avería así como otros tipos de aspectos que el mantenedor pueda considerar de interés.

    Gráfico(s) de Interés

    Este punto resulta de elevada criticidad, puesto que los equipos y software de ultrasonido cada vez ofrecen más posibilidades. Pero deberían orientarse hacia mostrar la evolución de los niveles de energía en los diferentes puntos de chequeo utilizados.

    Ejemplo

    Lecturas en dB RMS en dos puntos antes válvula (A-B) y dos después (C-D):

    mantenimiento de valvulas

    ¡No olvidéis que se trata de lecturas en dB (escala logarítmica)!!

    Progreso y Mejora

    Es fundamental analizar el nivel de seguimiento realizado a las conclusiones del informe. En este sentido, ayudaría notablemente  establecer un adecuado procedimiento con la planta, puesto que en el sector una válvula es poco menos que un consumible de un cierto valor económico. En definitiva, un número más dentro de la infinitud de activos existentes en planta.

    Una de las grandes ventajas que ofrece la industria energética es la existencia de una

    Mejor Arquitectura en los sistemas de información

    Tanto en los existentes a nivel Informal como Formal.

    • Sistemas de Información Informal

    Se incluyen todas las comunicaciones existentes entre el diferente personal de mantenimiento, o bien con otros departamentos. Su elevado grado de fiabilidad pueda derivar de estructuras organizativas fundamentalmente horizontales, con competentes y formados directivos.

    • Sistemas de Información Formal

    Por las características anteriormente indicadas no se requieren complejos procedimientos o metodologías, pero las que existen resultan adecuadas. Están basadas en el uso de una funcional y simple configuración como la detallada en la entrada sistema de control.

    Metodología

    Por todo lo anterior cabría indicar que se puede realizar un correcto seguimiento siempre que se establezca un procedimiento de trabajo en la planificación. Incluso se podría plantear el acceso del inspector o analista a las plataformas si este es externo a la empresa, puesto que son versátiles, flexibles y con amplías posibilidades para la definición de protocolos de comunicación.

    Más allá de aspectos de organización, indicar que un mínimo requeriría de:

    • Repetir Inspección tras labores de Mantenimiento de Valvulas

    Se contrastaría así una adecuada evolución de niveles de fricción existentes.

    • Informe Posterior de Verificación

    Hay que reportar siempre los logros conseguidos, pero en este caso aún más importante la posibilidad de deficiencias no subsanadas. Se deberían:

    Valorar los Ahorros o mejoras por los fallos detectados.

    mantenimiento de valvulas

    ¿Realizas algún Mantenimiento de Valvulas?

    La realización de este tipo de inspecciones es recomendable en un sector como el energético con grandes paradas programadas a nivel de equipos a intervenir y recursos a utilizar. Su realización, más allá de estar más o menos optimizadas, seguro que permiten mejorar la

    Planificación de futuras Intervenciones de Preventivo

    Por otro lado, piensa que cualquier válvula detectada como óptima no precisaría ningún tipo de mantenimiento en paradas futuras. De ese modo, el coste unitario de intervención en cada activo se multiplicaría por los equipos en óptima condición, obteniendo así

    Ahorros por realizar menor Mantenimiento de Valvulas

    Seguro que se te están empezando a poner los dientes largos compañero de mantenimiento, pues además de todo lo anterior te quitarás molestas y sobrecargadas jornadas de trabajo, cómo siempre me han comentado mis contactos en el sector.

    Lánzate a Realizarlo

    En definitiva usario del sector energético u otro, debes lanzarte a realizar este mantenimiento de valvulas. Mejorarás tus costes y tu eficiencia en el proceso, a partir del control de unos consumibles a los que hasta ese momento apenas prestabas importancia.

    ¿Quieres que te Ayude?

    Pues aquí me tienes, recuerda que soy certificado nivel II (por SDT) y I (por UE Systems) en ultrasonidos y que tengo experiencia en este tipo de inspecciones. Contacta con el portal y revisa el enlace de formacion especializada pues con cierta periodicidad suelo colgar extractos de manuales con:

    Grabaciones de Sonidos

    mantenimiento de valvulas

    Que seguro te ayudan en tu mantenimiento futuro. Si te interesa algo más, puedo ayudarte por supuesto que sí para mejorar todo lo relativo a tu sistema de valvulas.

  • Ultrasonido Estructural useful

    Ultrasonido Estructural useful

    Se trata de una planta de la industria cervecera en la que se chequearon mediante ultrasonido estructural

    Ventiladores de Horno

    de similares características morfológicas y operativas.

    Dando continuidad a una entrada previa sobre recomendables funcionalidades para un detector de ultrasonidos, se detallará aquí un ejemplo de su uso en una aplicación real de la industria.

    Pero, ¿es una técnica el ultrasonido por contacto? también llamado:

    Ultrasonido Estructural

    Se trata de una aplicación orientada a las posibilidades existentes para la detección de Fricción cuando la

    Fuente de la Señal es inaccesible u oculta.

    En este caso, se tienen una serie de rodamientos que generan unas componentes ultrasónicas debido a

    Fricción por rodadura.

    La energía se localiza a nivel de los componentes internos del rodamiento, siendo inaccesible desde la cajera para cualquiera de los posibles palpadores existentes, bien aéreos o estructurales.

    • Sondas de Ultrasonido Aéreo

    Son unos sensores, similares en apariencia a un micrófono, que detectan la señal ultrasónica transmitida a través del aire.

    • Sondas de Ultrasonido Estructural

    Sensores que detectan el ultrasonido estructural existente en la carcasa de la máquina, vía contacto físico.




    ¿Cuál Utilizar?

    Debido a:

    1. La gran cantidad de ultrasonidos competentes existentes en el medio aire frente a las menores señales de competencia en la carcasa de la máquina.
    2. La mayor energía de la señal en el sólido que en el aire por cuestiones relativas a la física de transmisión de la señal cuando existen cambios en el medio transmisor.

    Se justifica la elección del sistema de contacto.

    Ventilador Ejemplo

    El equipo en cuestión es el siguiente:

    ejemplo de ultrasonido estructural


    En el que pueden existir ultrasonidos competentes procedentes de:

    Fricción en correas

    Ruido eléctrico parásito procedente del variador del motor

    La velocidad de giro no varía continuamente, sino que se ajusta en función de las necesidades de caudal exigidas por el horno, pudiéndose considerar que existe la misma rpm en el momento de la medida en los 2 equipos.

    Caso Práctico

    El ejemplo consistiría en 2 equipos de similares características al anterior, en el que se toman

    Lecturas de ultrasonido estructural en los 4 rodamientos

    Dos por ventilador, una del lado correas y otra del lado opuesto correas, tomando para cada uno de ellos los siguientes valores de energía:

    • RMS
    • RMS Max
    • Pk Max
    • Factor de Cresta

    Recordar que estos valores se explican con detalle en la entrada detector de ultrasonidos. Para este caso, la comparativa arroja el siguiente gráfico.

    Comparativa de Ultrasonido Estructural

    ejemplo de ultrasonido estructural

    Estas diferencias en dB no están tabuladas pues dependen del equipo utilizado. Sin embargo, para generalizar es habitual considerar una

    diferencia de + 8 dB como indicativo de anomalía.

    Por tanto, se podría concluir que:

    1. Es normal la existencia de más ultrasonido estructural en el lado correas, pues se trata de una ubicación con más proximidad a la polea de transmisión.
    2. Los niveles en el rodamiento lado opuesto correas del ventilador V1 son comparativamente elevados en relación a la similar del V2.
      Niveles comparativamente elevados lado opuesto correas V1

    Conclusiones

    En definitiva, de este ejemplo se puede concluir que en el rodamiento lado opuesto correas del V1 aparece un

    Ultrasonido Estructural Continuo y no Transitorio

    Puesto que se tienen niveles elevados en todas las variables en análisis, salvo en Factor de Cresta.

    ¿Causas?

    Podrían ser:

    Problema de deterioro en el propio rodamiento

    Es habitual ruido y fricción continuos en rodamientos desgastados.

    Problemas de funcionalidad en el lubricante

    Un lubricante con malas propiedades puede generar fricción continua.

    Para discernir cuál de esas dos causas es la que está apareciendo, habría que recurrir a la interpretación de los datos dinámicos.

    ¿Ves aplicaciones?

    Si estás interesado en el Ultrasonido Estructural y en sus posibilidades, indicarte que he realizado este tipo de inspecciones en multitud de plantas y equipos de distinta índole.

    Este caso concreto se contextualiza en una planta con un programa de vibraciones, pero con lagunas para la detección precoz de problemas en rodamientos debido al ruido procedente del variador.

    En cualquier caso, piensa que el

    tiempo total se reduce

    notablemente tanto a nivel de formación, inspección como de diagnóstico utilizando los ultrasonidos en relación a otras técnicas predictivas. Y eso es valioso, recuerda la frase de Baltasar Gracián:

    Lo bueno, si breve, dos veces bueno; y aún lo malo, si poco, no tan malo.

    Tiempos de carga de esta URL

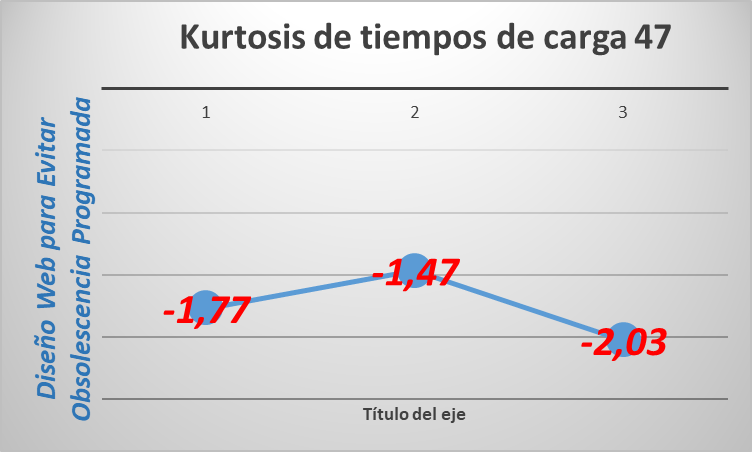

    Datos del coeficiente de kurtosis para tiempos de carga en diferentes servidores:

    ultrasonido estructural curtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
  • Ondas Ultrasonicas (in 7 2026)

    Ondas Ultrasonicas (in 7 2026)

    Se ha hablado con anterioridad en varias entradas sobre la naturaleza de las ondas ultrasonicas, si bien desde un punto de vista de la aplicación predictiva de la tecnología, nunca desde la caracterización física de estas señales.

    Para entender este matiz diremos que son ondas acústicas similares a las sónicas, diferenciándose de estas en que su campo de frecuencia se encuentra por encima de la zona audible.

    Formalmente hablando se trata de ultrasonido cuando tenemos frecuencias superiores a los 20.000 Hz.

    La entrada tiene 2 partes, una de 2014 / 2015 y otra de 2026 (julio – nowadays)

    Origen de Ondas Ultrasonicas 2014

    Cualquiera de las ondas anteriores se genera por alguna

    Perturbación Externa

    generando vibración a nivel molecular en un medio de transmisión, típicamente el aire, pasando tal perturbación de molécula a molécula mediante una sucesión de choques elásticos generados por la presión ejercida entre dos moléculas adyacentes. Se trata de un proceso similar a los choques que se producen en una mesa de billar cuando la energía que se le transmite a la bola a través de la percusión con el taco es transferida al resto de las bolas del tapete.

    Como posible analogía tendríamos una red de nodos unidos por una serie de resortes metálicos a los que sometemos a una serie de esfuerzos o cargas; esas cargas generarán una vibración molecular en el medio de transmisión con zonas de:

    Mínimos de presión

    (movilidad libre)

    Máximos de presión

    (zonas de choque)

    Generándose así la onda ultrasonica, volviendo cada nodo siempre a su posición original, como sucesión de mínimos y máximos. En ese contexto, la

    frecuencia de la Onda dependerá de la perturbación original.

    Ejemplos

    Si, por ejemplo hacemos vibrar un diapasón la energía generada es sónica pues la excitación original (el movimiento del diapasón) genera esfuerzos por debajo de 20 Khz; concretamente el La Medio (nota que se escucha con estos dispositivos) corresponde a una frecuencia de 448 Hz.

    Aparatos utilizados como repelentes para insectos generan ondas ultrasonicas (típicamente 40 Khz) a través de un generador eléctrico (osciloscopio) a partir del movimiento de un dispositivo de perturbación (emisor de ultrasonidos).

    Medio de Transmisión

    Su principal limitación es que las Ondas Ultrasonicas se pueden propagar únicamente donde existan moléculas capaces de vibrar (gases, líquidos y sólidos, no vacío). En la práctica,

    no todos los materiales son aptos para su Propagación

    debido a que pueden presentar un elevado poder de absorción, transformando la energía vibratoria en calor.

    Características de las Ondas ultrasonicas

    Se enumeran a continuación:

    • Frecuencia

    Número de Oscilaciones de una partícula por segundo.

    • Longitud de Onda

    Es la distancia entre dos planos en los que las partículas se encuentran en el mismo estado de movimiento.

    • Velocidad Acústica

    Velocidad de Propagación de la Onda. Característica del Material.

    • Amplitud de Oscilación

    Es el desplazamiento máximo de una partícula desde su posición cero.

    Ondas ultrasonicas

    No me costó mucho realizar esta infografía con el powerpoint; y te la enseño:

    ondas-ultrasonicas

    ¿Te gustó la infografía? Desgraciadamente debes compartirla con toda la URL; pero antes lee el gráfico que aparece al final de la entrada sobre kurtosis y desarrollo sostenible a partir de páginas web.

    ¿Qué otros Ejemplos se te ocurren?

    Existen muchos otros ejemplos de ondas ultrasonicas.

    Nunca olvides que:

    «Las ondas ultrasonicas representan la rapidez, siempre has de pensar en los murciélagos que las utilizan como elemento de visión prácticamente simultánea,  basándose en los ecos que se producen con los obstáculos que encuentran a su paso»




    La división Industrial Inspection Technologies de Evident ha completado el proceso de cesión para formar parte de Wabtec Corporation.

    Noticia que aparece en medios de industria

    Ello me hace pensar en actualizar esta entrada en Julio 2026; que ya iba siendo hora de una nueva entrada.

    Evident Industrial

    Puede fijarse el lector que tiene equipamiento de ondas ultrasonicas para joyería y piedras preciosas.

    Es un mercado como otro cualquiera el de las piedras preciosas.

    Es un mercado como otro cualquiera el de las piedras preciosas; pero también sujeto al «toco mocho» o «al timo».

    «Que nos den gato por liebre en ondas ultrasonicas», en definitiva.

    Evident Solutions

    De Waltham, Massachusetts (localización de Wabtec) a Pittsburgh, Pennsylvania (sede de evident) es obvio que no existe mucha distancia. Sí para ondas ultrasonicas, no en transporte terrestre o comunicaciones «ordinarias».

    Y es que se cumple 1 año de esta adquisición; es poco tiempo.

    Fíjate el eclipse que se va a producir en SEGOVIA (aquí donde vivo) este mes de AGOSTO, y los tiempos en temas planetarios por ejemplo.

    Es una compra que potencia la división de Inspection Techonologies de Wabtec como se puede ver en el siguiente enlace: inspection technologies.

    3 Subdivisiones en WABTEC

    NDT solutions, videoscopes o borescopes, XRF Analyzers serían las 3 áreas de este nuevo segmento de trabajo de la compañía WABTEC.

    ondas ultasonicas evident
    Wabtec to Acquire Evident’s Inspection Technologies Division

    De estas 3 subdivisiones se van a mostrar los hardware EVIDENT.

    Dentro de la NDT division tendríamos

    Scanners for inspecting welds ondas ultrasonicas

    scanners de ondas ultrasonicas
    Los sensores no van de serie en el precio o definición de producto

    Destacaríamos el HST-Lite SCANNER que el que aparece en la foto.

    Tecnología TOFD

    Medición de tiempos de ondas ultrasonicas en ser rebotada o difractada.

    En ellas una sonda emite el sonido y otra lo recibe al lado de la soldadura.

    Es una tecnología pulso-echo.

    Si existe defecto existe el fenómeno de difracción, y no rebote.

    Ergonomía

    Garantizada por los dispositivos de serie:

    • Estructura del escáner con asa.
    • Cuatro ruedas magnéticas.
    • Codificador hermético retractil con ruedas y cable de 5 metros
    • 2 brazos retráctiles con horquillas para Tecnología TOFD (ancho de 31,75).
    • Tubos de irrigación y accesorios.
    • Conducto de cable.
    • Maleta de trasporte.

    Corrosion inspection scanners

    corrosion ondas ultrasonicas
    Flexoform Kit es el que suele comprar la gente de acuerdo a mis contactos.

    El FlexoForm – Kit de la foto pues tiene la siguiente característica:

    OmniSCAN X3

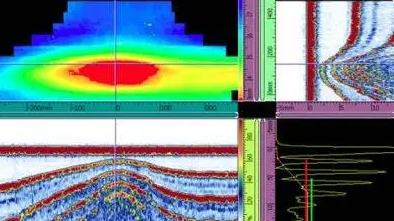

    Es decir que observamos gráficos de análisis dentro de la propia inspección.

    software ondas ultrasonicas
    Cosas que se ven con OMNISCAN

    El scanner es adaptable a la tubería inspeccionada por su forma.

    Viene en una maleta con los siguientes componentes:

    • Juntas de espuma de repuesto (zapatas).
    • Cinta magnética flexible.
    • Manual de usuario y jugo de piezas de repuesto.
    • Escanner con cable de conexión.
    • Cinco compartimentos para suelas (zapatas).

    Y usa la tecnología

    ULTRASONIDO MULTIELEMENTO

    La tecnología de ultrasonido multielemento (Phased Array) es un método avanzado de ensayo no destructivo que utiliza sondas con múltiples cristales, barrido electrónico del haz e imágenes en tiempo real para inspeccionar materiales sin dañarloS.

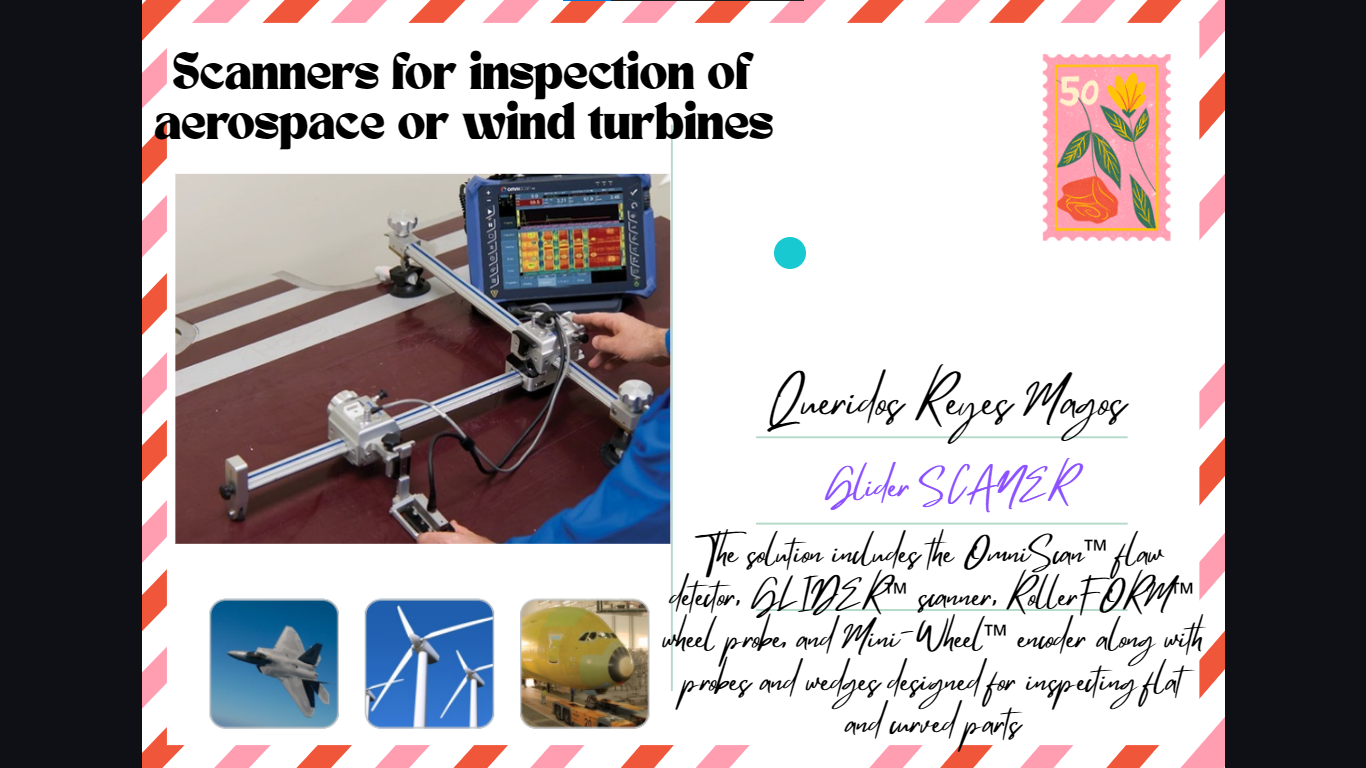

    Scanners for inspection of aerospace or wind turbines

    Advanced features include two-axis encoded
    C-scans with amplitude and time-of-flight (TOF) information, gate synchronization, and data recording.

    Las soluciones para aerogeneradores y turbinas permiten la detección de elementos internos estructurales como las tapas de flexión y largueros.

    También de los nervios que soportan cargas de fatiga. Unidos con fibras epoxy «nada Más».

    Dada la alta responsabilidad de estos trabajos , indicar cómo funcionan las ondas ultrasonicas en multi phase – array.


    Dentro de la videoscopes o borescopes division tendríamos (aunque no tiene que ver con ondas ultrasonicas):

    SERIE IPLEX VIDEO-Borescopes (RVI)

    ingeniería en ondas ultrasonicas
    El modelo IPLEX NX es el estado de arte en la división

    Dentro de la división de XRF Analyzers se tienen los siguientes:

    XRF ANALYZERS son RAYOSX

    RayosX ondas ultrasonicas

    Este es un paradigma que se observa en Julio 2026 en relación al ultrasonido y a cualquier otra tecnología, la existencia de crecimiento de ingresos en

    Mercados globales

    Como puede verse a continuación en todas las áreas geográficas existe un claro beneficio:

    Desde la página web de WABTEC este gráfico de evolución

    Y no sólo a estos niveles, sino a otros pues como vemos en el 1º cuatrimestre ya se está cercanamente al 100% con la absorción de EVIDENT:

    integracion con ondas ultrasonicas
    Estrategias de integración de recursos en inspecciones técnicas

    Evident también gana,

    eso es obvio.

    Entra en una compañía con inteligencia digital: analítica de datos, flujos de negocio, …

    Así las 3 divisiones desde 2025 forman parte de WABTEC:

    • NDT, RVI y análisis de materiales

    Aunque sólo la división de NDT tiene propiamente ondas ultrasonicas.

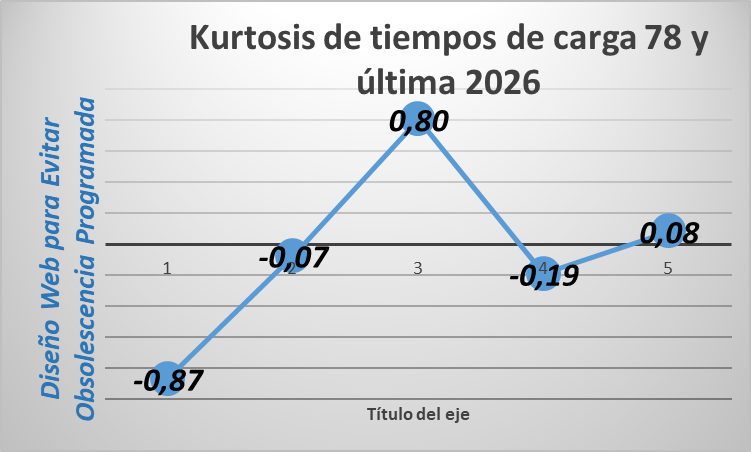

    Kurtosis de ondas ultrasonicas

    El mundo está cambiando geopolíticamente. Puedes ser o no partícipe de ello; yo te ayudo con mi blog (Rubén Lorenzo):

    kurtosis ondas ultrasonicas
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.

    Y es que los segundos en decimales (escala del 0 al 10) dan mucho de sí; no se podría realizar con los segundos en escala hexagesimal (contar las décimas y centésimas de segundo como en el atletismo por ejemplo).

  • Software de Ultrasonido WANTED

    Software de Ultrasonido WANTED

    Basándome en mi experiencia personal una de las grandes lagunas que siempre han existido con las aplicaciones de mantenimiento es el nivel de los paquetes de software de ultrasonido suministrado por los distintos fabricantes de equipos.

    Actualmente ya se puede hablar de aplicaciones con buenas funcionalidades pues se ha experimentado un notable avance en los últimos 5-6 años. A pesar de todo seguirán existiendo mejoras en estas aplicaciones con toda seguridad en el futuro, que os recomiendo sigáis en uno de los enlaces externos del portal (url SDT international ultrasonic instruments).

    Software de Ultrasonido

    Es una entrada de 2014; y cuando reviso este artículo para incluir el gráfico de kurtosis de tiempos estamos en 2026.

    Es para avergonzarse por lo que existe en la actualidad en este sentido.

    Sistemas Pioneros en ultrasonido

    El software de ultrasonido, independientemente del fabricante, siempre se ha presentado con una

    arquitectura muy simple.

    Habitualmente con una única ventana windows en la que visualizar bien el gráfico de jerarquía o análisis, y con una o 2 ventas de configuración general.

    Algo más de desarrollo presentaba la parte de comunicaciones con el equipo en el sentido de poder personalizar la ruta o rutas a cargar sobre el equipo.

    Eran software de manejo sencillo con funcionalidades básicas de configuración a nivel de jerarquía equipos y puntos de medida.

    Pero la más notable diferencia que existe entre estos software y los actuales es la imposibilidad de configurar las

    Sondas de Medida.

    Esta es una de las partes más relevantes a la hora de determinar los niveles de energía captados por el equipo, pues generalmente se ha de distinguir entre sondas que detectan el ultrasonido transmitido por el aire (airbone ultrasound) de las que detectan el ultrasonido transmitido por estructuras (structure borne ultrasound).

    No es que los primeros software no permitieran cambiar la sonda sino que

    en Función de la sonda conectada era el propio equipo quién la Configuraba en cada Lectura.

    Estos primeros software de ultrasonido tampoco permitían indicar los tiempos de cálculo de los niveles de energía, recordar la entrada detector de ultrasonidos, o la frecuencia con la que captar la señal, pero todo ello desde el propio equipo de medida.

    A nivel de gráficos permitían

    Visualizar la tendencia y un gráfico de comparativa de diferentes lecturas de ultrasonido,

    no presentando además demasiadas utilidades para generar informes y poder exportar los datos a otras aplicaciones de ofimática.

    Por tanto, las funcionalidades de estos primeros software se limitaban a:

    • Construcción de la arquitectura jerárquica en la base de datos.
    • Definición y configuración de niveles de alarma (de tipo constante nada más).

    Ejemplo:

    situación del software de ultrasonido

    Ventajas

    1. No necesidad de formación. Más facilidad de uso por parte de más personal dentro del departamento.
    2. Potenciar el uso de las funcionalidades y sondas del detector de ultrasonido.

    Inconvenientes

    1. Incremento en tiempos de trabajo en campo por la necesidad de configurar parámetros sobre el equipo.
    2. Pérdida de fiabilidad en el diagnóstico por la falta de las mejores herramientas.

    Upgrade en software de ultrasonido

    Tiene mérito esta entrada que hice un año tras despido e infografías todas ellas de memoria.

    Los recientes software han superado estas lagunas vía la introducción de

    Mejoras en Diseño y Funcionalidad,

    paralalemente al avance que ha existido también a nivel de detectores. Es decir, han incorporado:

    • Configuración de diferentes Sondas,

    Tipo contacto para ultrasonido por estructuras

    Tipo aéreo para ultrasonido por aire

    • Establecimiento de Tiempos de Adquisición de la Señal
    • Configuración de diferentes tipos de alarma
    • A nivel de gráficas:

    Se han incorporado gráficos de tendencia para grupos de ubicaciones, para diferentes niveles de energía, pero fundamentalmente la posibilidad de realizar

    • análisis dinámico de la señal ultrasónica, bien en la escala de tiempos (forma de onda) o en la escala de frecuencias (espectro).

    Por otro lado, se han habilitado completas plantillas de informes con posibilidades de exportación a diferentes herramientas de ofimática, …..

    Ejemplo:

    situación del software de ultrasonido

    Conclusiones

    En esta entrada os he mostrado un breve esbozo de la situación del software de ultrasonido en el mercado actual.

    El objeto de esta primera aproximación era haceros notar que, a diferencia de otras tecnologías predictivas como vibración o termografía,

    en el ultrasonido sí se han realizado notables mejoras en las plataformas software

    que han permitido mejorar nuestros tiempos de trabajo, eficiencia y fiabilidad en los diagnósticos.

    ¿Quieres Conocer más estas Aplicaciones?

    Como podrás ver en mis datos de contacto soy certificado nivel II por la empresa SDT, aunque también tengo el nivel I de UE Systems.

    Ambas son compañías lideres en el suministro de hardware y software de ultrasonido, por eso supongo que las conocerás.

    software de ultrasonido kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.



  • Inspeccion de Ultrasonido (really)

    Inspeccion de Ultrasonido (really)

    Uno de los trabajos que he se pueden realizar en la industria metalúrgica en el contexto de un programa de mantenimiento predictivo es la inspeccion de ultrasonido en baja velocidad, destacando por número los sistemas de transporte por cadena, conocidos como redler.

    Constan de una configuración tipo que consistiría:

    Motor-reductor, Piñón-Cadena y el propio Sistema de Transporte.

    Están formados por una carcasa o conducto en cuyo fondo se mueven una serie de rasquetas solidarias a una cadena sin fin que las arrastra a lo largo del recorrido, desplazando simultáneamente el sólido introducido en la carcasa, hasta llenarla en un 100% en las ocasiones que tenemos tramos muy inclinados o casi verticales.

    Inspeccion de ultrasonido desde rodamientos

    Desde el punto de vista de la inspeccion de ultrasonido, nos interesa conocer que para el accionamiento de ese conjunto de rasquetas y cadena

    Disponen de

    2 piñones dentados,

    generando el movimiento por su engrane con los diferentes eslabones.

    • El primero acciona el mecanismo de transporte al transmitir el par de giro generado por el sistema de accionamiento anteriormente indicado.
    • El segundo genera y regula la tensión necesaria para el de transporte.

    Cada uno de estos piñones giratorios se soportan sobre una pareja de

    Apoyos Soporte

    simétricamente distribuidos respecto al plano que contiene a la Cadena de Transporte:

    • Los que soportan al piñón motriz son conocidos como

    Rodamientos de cabeza

    • Los que soportan al piñón tensor son conocidos como:

     Rodamientos de cola

    Configuración

    inspeccion de ultrasonido

    Por la configuración indicada, estos sistemas permiten trazados de muy variadas formas:

    • Verticales
    • Horizontales
    • Quebrados
    • En lazo, etc..

    Posibilitando varios puntos de carga y un

    Elevado Grado de Autoalimentación.

    Es una de sus grandes ventajas, pues no requieren sistemas de alimentación o dosificación especial. Además, son adecuados para varios tipos de materiales pulverulentos o granulares, no para grandes trozos que podrían provocar atascos en su interferencia con la cadena o rasqueta.

    Deben ser sistemas

    Absolutamente Herméticos

    lo que también les hace válidos para materiales que puedan desprender gases o vapores tóxicos, productos muy calientes (al ser la carcasa metálica aguanta elevadas temperaturas) o incluso materiales húmedos.

    Al funcionar totalmente llenos de producto ocupan

    Menos espacio que otros Transportadores

    por lo que resultan especialmente compactos y robustos lo que se traduce en una adicional capacidad autoportante que simplifica y abarata la instalación.

    Como principal inconveniente, cabría destacar el alto grado de resistencia al deslizamiento metal-metal en presencia del sólido, que se traduce en:

    1. Un alto consumo energético
    2. Elevado desgaste de materiales que hacen inviable su utilización con productos abrasivos
    3. Alto nivel acústico

    Inspeccion de Ultrasonido

    El interés fundamental radicaría en detectar anomalías en los

    Rodamientos de Cabeza y Cola

    que giran a velocidades comprendidas mayoritariamente entre 25 y 60 rpm. Por esta baja velocidad de giro, pero fundamentalmente por su inaccesibilidad, se trata de problemas perfectamente detectables mediante la técnica del ultrasonido, pues se pueden utilizar palpadores de cualquier longitud para la captación de la señal ultrasónica.

    La Inspeccion de Ultrasonido detecta

    Fenómenos de Fricción por Rodadura

    en contraposición a fenómenos de fricción por deslizamiento como los producidos por el rozamiento del sólido transportado con la carcasa del redler. Esta señal ultrasónica se transmite desde la superficie del rodamiento hacia los materiales de la cajera del rodamiento puesto que la grasa utilizada no es de elevada viscosidad.

    Por tanto, se ha de capturar la señal existente mediante contacto con la

    Superficie Metálica del Soporte del Rodamiento

    con un Palpador Metálico, suministrando cada fabricante de estos equipos los suyos propios. La señal ultrasónica se transmite desde la cajera al sensor o transductor que convertiría la señal mecánica (en este caso, presión) en señal eléctrica para su almacenamiento y acondicionamiento en el detector correspondiente.

    Ultrasonido por Contacto en inspeccion de ultrasonido

    En este video puedes visualizar cómo realizar la medida con el palpador metálico:



    Planificación de la Inspeccion de Ultrasonido

    Desde el punto de vista de la organización de los trabajos, resulta recomendable conocer cada una de las

    Referencias en Rodamientos y Cajeras

    aplicando entonces Metodologías de Comparación para el Análisis.

    También será conveniente:

    • Configurar Bases de Datos
    • Crear las Rutas en el software de gestión del mantenimiento predictivo

    pese a que en muchos casos esta inspeccion puede realizarse de manera puntual y que los detectores de ultrasonido disponen de rutas universales de medida, pues las configuraciones indicadas aportarían las siguientes ventajas:

    • Ahorro de Tiempo en la inspeccióninspeccion de ultrasonido

    Se ha de entender que por las ubicación remota de redler, en muchos casos no se puede conocer con certeza el orden a seguir en la inspección.

    • Mayor Trazabilidad para el Almacenamiento y Seguimiento de Datos

    Si no coincidiera el orden de lo configurado con lo que existe en planta, siempre tendríamos esta segunda ventaja.

    ¿Qué debo hacer si tengo Transportadores?

    Evidentemente, no te vas a poner a controlar estos equipos ya de inmediato, pero si has de pensar que en muchos procesos como el metalúrgico se trata de cuellos de botella en la instalación.

    Es decir, cualquier fallo en ellos generará una indisponibilidad inmediata en la producción con las pérdidas económicas asociadas.

    Frente a eso tienes unos determinados tiempos de inspeccion, que no son bajos pues se trata de rodamientos de baja velocidad y con ubicaciones remotas y alejadas, pero seguro que de menor cuantía que el asociado a las pérdidas de producción.

    inspeccion de ultrasonido

    Por tanto, mi recomendación sería

    Haz los números con tus sistemas de transporte,

    puesto que este método se puede extrapolar a otros dispositivos como elevadores o sinfines. Piensa que en la mayor parte de las industrias se limitan a realizar inspecciones visuales en estos equipos, pero si los equipos son inaccesible este método tampoco tendría validez. Es decir:

    Sustituye Mantenimiento Sensorial por Inspeccion de Ultrasonido.

    He llevado el mantenimiento de este tipo de sistemas en el metalúrgico y en otros sectores, y puedo garantizaros la eficiencia del método.

    Espero que te haya gustado la experiencia, y para cualquier duda ya sabes, ahí tienes los comentarios.

    inspeccion de ultrasonido kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.



  • Detector de Ultrasonidos (old)

    Detector de Ultrasonidos (old)

    En mi experiencia con el manejo de undetector de ultrasonidos, he llegado a la conclusión que los más completos, desde el punto de vista del tratamiento de la señal, son los últimos equipos de la firma SDT que podéis encontrar dentro del listado de enlaces externos del portal.

    Estos equipos ofrecen la posibilidad de medir la amplitud ultrasónica en decibelios, si bien siguiendo cuatro métodos diferentes de procesamiento y análisis de la señal.

    Escala en Detector de Ultrasonidos:

    Si seguimos el hilo argumental de la entrada de Intensidad del Sonido se entederá como se cuantifica la energía decibelios para los equipo de esta firma.

    En aquella entrada indicábamos como se cuantificaban los dB audibles, aplicable a equipos de sonido que convierten ondas de presión en potencia eléctrica por unidad de superficie.

    Ahora, los sensores ultrasónicos la convierten a voltaje por lo que para usar aquella fórmula bastaría con convertir potencias en voltajes eléctricos y aplicar la fórmula logarítmica indicada.

    dB en forma de Voltaje – Ultrasonido

    detector de ultrasonidos

    Es decir, que la escala decibélica con el detector de ultrasonidos mide el doble de la utilizada para mediciones en el rango audible.

    Los equipos de SDT miden

    μV en la escala de voltaje,

    por lo que la unidad es dBμV, pero lo realmente valioso de estos equipos no es la unidad, sino los 4 diferentes circuitos de cálculo de la energía ultrasónico.

    Pasemos a verlo a continuación:

    ¿Detector de Ultrasonidos?

    • RMS (efícaz)

    Se trata del valor eficaz de la energía de ultrasonidos, calculado como el área efectiva de la onda ultrasónica (raíz cuadrática media) en un determinado periodo de tiempo:

    detector de ultrasonidos

    donde f(V) representaría la función de voltaje indicada en la figura 1 (en forma de raíz cuadrática representando el área anteriormente indicada), para el período de tiempo considerado.

    Por cuestiones de electrónica, relativas a que la integración introduce ruido eléctrico, el cálculo

    se hace de una manera discreta, mediante un previo muestreo, utilizándose la función sumatoria en lugar de la integral.

    • RMS Máximo

    Se trata del máximo valor eficaz, calculado en cada caso como la fórmula anterior, para diferentes subperiodos de tiempo del periodo total considerado. Es decir:

    Dividir al período anterior en N subperiodos de valor T/N y calcular el RMS de cada uno de ellos, obteniendo el máximo como valor representativo

    • Pico Maximo

    Este valor consistiría en calcular la amplitud máxima para el periodo total considerado, es decir

    obtener la máxima amplitud de f(V) para el periodo que se considere

    • Factor de Cresta
      • Valor adimensional igual a

    la relación entre el valor Pico máximo y el Eficaz

    Cálculo

    En este epígrafe nos referimos a la didáctica que conviene seguir con estas variables en una posible actividad de formación. En este sentido, siempre es conveniente disponer de un paquete de ejemplos de cada una de las anomalías tipo que detectaría mayoritariamente cada una de las cuatro variables indicadas.

    • 1º Ejemplo

    Señal continua, por ejemplo, el ruido procedente de una línea de corriente eléctrica con frecuencia de red, en España, de 50 Hz, o el ruido producido por el efecto corona cuando se producen fugas de corriente a través del aire.

    Tendríamos una amplitud permanentemente constante y sin discontinuidades.

    Niveles elevados de RMS y Eficaz_máx, y no elevados de Pico Máximo y Factor de Cresta

    • 2º Ejemplo

    Señal continua con modulaciones, por ejemplo la procedente de una caja de cambios por variaciones regulares en el ataque de los dientes.

    Aparecería una energía continua pero con cambios significativos de los máximos.

    Valor normal de RMS, elevado de Eficaz_máx, y no elevados de Pico Maximo y Factor de Cresta

    • 3º Ejemplo

    Señal discontinua.

    Hay eventos de carácter discontinuo, por ejemplo, los que pueden aparecer cuando se producen fenómenos de cortos puntuales (efecto tracking) entre las fases de líneas de distribución o alimentación eléctrica.

    Nivel bajo de RMS, intermedio de Eficaz_Máx, altos de Pico Máximo y muy altos en Factor de Cresta

    • 4º Ejemplo

    Señal discontinua y pulsante.

    La diferencia con la anterior es que tenemos eventos de más corta duración, por ejemplo, los que pueden producirse por el contacto entre superficies metálicas en rodadura, por fenómenos derivados de falta de lubricación.

    Valor bajo de RMS, intermedio de Eficaz_Máx, elevados de Pico Maximo y muy elevados de Factor de Cresta

    En función de esta introducción a un Detector de Ultrasonidos:

    ¿Estás Optimizando Detector de Ultrasonidos?

    Si es que no, fíjate los fallos que estás dejando pasar. Los ultrasonidos son mucha práctica.

    Ahora bien, el enfrentarse a los Problemas en Planta requiere de

    Experiencia en Aplicaciones de ultrasonidos

    Ahí este blog o mi experiencia no os puede ayudar. Pero sí que os recomendaría, para aquellos que ya tengáis experiencia con el equipo, un día de soporte para generar adecuados procedimientos y metodologías de inspección.

    Puesto que

    el reporte en Ultrasonidos es Fundamental.

    Nunca lo olvidéis:

    «Nadie se preocupa de lo detectado si no se justifica su valía adecuadamente»

    detector de ultrasonidos kurtosis
    Los tiempos de carga en diferentes servidores PARA ESTA URL no muestran suficiente variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor NO está reconociendo una arquitectura cliente – servidor, lo cual genera mayor desgaste en ordenadores y favorece la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google) óptimos. Te recomiendo no lo compartas en redes o con amigos pues es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
  • Medidor Ultrasonico IS NOT ENOUGH

    Medidor Ultrasonico IS NOT ENOUGH

    En este post se explica la operación de un Medidor Ultrasonico de Distancia, de amplio uso médico o industrial.

    Pulso-Echo

    Los ultrasonidos corresponden a aquellas señales acústicas cuyas frecuencias están por encima de la gama que pueden ser percibidas por el oído humano, concretamente para el Ultrasonido

    Por encima de 20 Khz

    trabajándose en la actualidad ya con GHz (campo en experimentación y crecimiento actualmente).

    Debido a su naturaleza, ondas de mecánicas de presión con «movimiento molecular», pueden sufrir fenómenos de reflexión, refracción y difusión.

    El ultrasonido puede clasificarse como activo o pasivo; el primero se genera artificialmente por una aplicación electrónica mientras que el segundo es el existente de manera natural en un medio como el aire, utilizándose para su medición un

    Detector Ultrasonico Piezoeléctrico.

    En este caso el Medidor Ultrasonico utiliza los principios de ambos principios pues requiere de un doble dispositivo:

    uno emisor y otro receptor. EN MEDIDOR ULTRASONICO

    Así su principio de funcionamiento se basa en que las ondas mecánicas elásticas longitudinales generadas por el MEDIDOr ultrasonico se propagan con una determinada velocidad de transmisión en el medio, de tal modo que

    al encontrar en su camino un obstáculo rebotarían manteniendo su velocidad y frecuencia,

    y cambiando su dirección salvo incidencia perpendicular sobre la superficie.

    Finalmente, a través de un

    Tercer Dispositivo

    que mida el tiempo que tarda una onda desde que es emitida hasta que se recibe un rebote ULTRASONICO se podría calcular fácilmente la distancia a la que se encuentra el obstáculo con el que han chocado dichas ondas.

    Sin más que multiplicar la velocidad de la onda en ese medio por el tiempo transcurrido.

    A este tipo de aplicaciones, basadas en el rebote ultrasonico, se las conoce más popularmente como aplicaciones pulso-echo y se usan en medicina en

    • Ecografías
    • Oncología
    • Industria Militar para SONAR o RADAR
    • Control de Calidad Industrial para medidas de espesores o presencia de defectos no superficiales

    Para la

    Generación del Haz Ultrasonico por el medidor

    se utilizan los sensores que utilizan el efecto piezoeléctrico inverso, que consiste en la propiedad experimentada por ciertos cristales que al ser introducidos en un campo eléctrico experimentan una deformación.

    Es decir, se requiere de un generador de campos eléctricos variables con el propósito de hacer oscilar el cristal del medidor ultrasonico

    por lo que suelen tener un mayor costo.

    Medidor Ultrasonico de Distancia:

    • El sensor emisor debe generar una frecuencia ultrasónica, normalmente 40 Khz.
    • El haz ultasonico de la señal ha de ser bastante corta, para evitar grandes ramales de señal que pueden interferirse y distorsionar los ecos producidos en los rebotes.
    • Debe existir un tiempo de seguridad que evite las lecturas falsas cuando la distancia es corta.
    • Transcurridos los tiempos de emisión y seguridad se pondrá en funcionamiento el circuito asociado al sensor detector, que detectará cualquier señal producida a esa frecuencia de 40 Khz.
      • Este circuito puede ser un filtro pasa banda que para el caso del medidor ultrasonico suele ser de banda estrecha.
    • Dependiendo de la calibración dada al sistema, en concreto de la distancia máxima para la que esté preparado el sensor ultrasonico, se debe esperar un tiempo determinado tras el que se procederá de nuevo a emitir, puesto que no se ha detectado ningun eco por algún obstáculo en el camino.
      • Hemos de tener en cuenta que ha de valorarse la distancia en el doble sentido de ida y vuelta.
    • Por medio de un microcontrolador se puede calcular la distancia al objeto una vez se recibe el eco EN EL MEDIDOR ULTRASONICO

    Croquis DE MEDIDOR ULTRASONICO

    funcionamiento medidor ultrasonico

    ¿Los conocías?

    Este medidor presenta un amplío uso industrial si bien no para esa aplicación en exclusiva sino para variadas.

    Por ejemplo, la detección de impurezas en tochos de material, o perdidas de espesor.

    Dependiendo de la aplicación los sensores, generador ultrasonico y demás elementos tienen más o menos características y precio.

    En una planta del sector cervecero nos solicitaron la realización de

    Medición de Espesores

    como parte de un programa de mantenimiento predictivo.

    Algo realmente novedoso dicha sea la verdad.

    Concretamente, aparte de tomar las medidas del programa de gestión de activos se debían controlar los espesores.

    Se trataba de un pequeño tanque de completa accesibilidad, por lo que se buscó una:

    Aplicación funcional y Económica de medidor ultrasonico

    Y se encontró, uno de un reputado fabricante por un coste realmente razonable y perfectamente funcional para una medida portátil (se podía llevar perfectamente consigo).

    Seguro que tú también tienes tus propios ejemplos, pues nada anímate a introducir tus comentarios.

    medidor ultrasonico kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
error: Content is protected !!
