El Mantenimiento Predictivo es la Estrategia recomendada siempre que se Aplican Técnicas de Análisis de Fallo en Maquinaria. Consiste en la medición y control de parámetros con Técnicas de Ingeniería, por lo que en esta categoría encontraréis entradas que mejorarán vuestra Base y Conocimiento sobre las mismas.

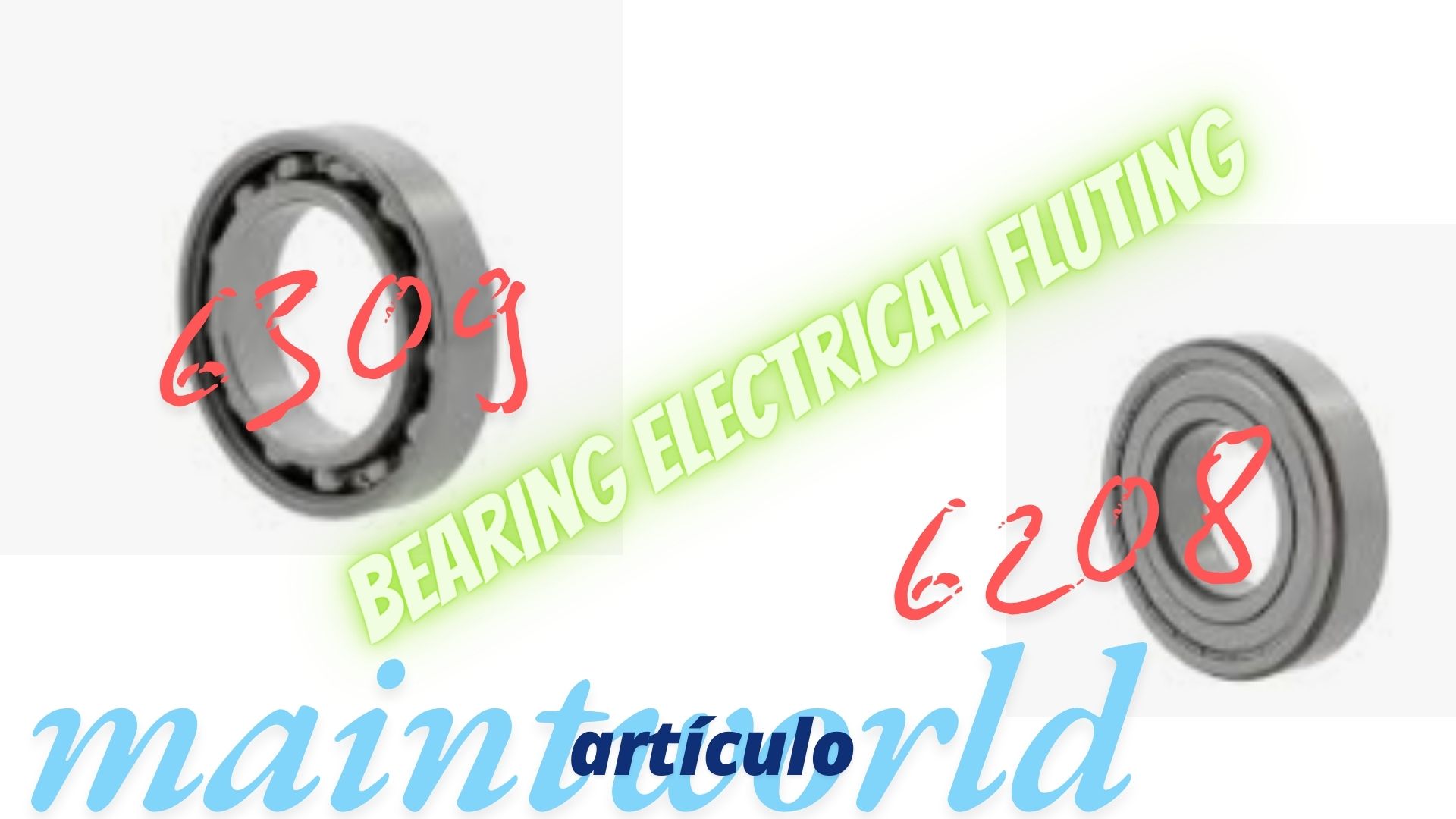

  • Bearing Electrical Fluting 2026

    Bearing Electrical Fluting 2026

    Veremos si es así o no: los VFD (variable frequency drives) han llegado para quedarse. Y es frecuente el fallo por bearing electrical fluting …. y es perfectamente detectable por técnicas predictivas.

    Obviamente no justifica la existencia por sí solo de un departamento que se encargase de la detección de este único modo de fallo. Aunque cosas más raras se habrán visto «en esta villa del señor».

    ¿Porqué traducciones de artículos en el blog?

    Como ya sabéis desde hace tiempo, y pensando en potenciar mi informe (de Rubén Lorenzo Araujo, administrador del blog) «objetivo benchmarking» en LinkedIn, todos los posts son traducciones de artículos y foros. Puesto que en el área de manufactura industrial son los lubricadores el «cuello de botella» del área de recursos humanos.

    En particular los árboles de 80 a 159 RPMs que son los conocidos como sinfines son el particular problema de estas instalaciones de no industrial: y es que aunque con rodamientos pequeños sufren de vibración estructural y fallan. Se repiten llamadas al área de compras, etcétera pues el diseño del almacén en este tipo de no industrias no tiene una base de ingeniería.

    Pero en este caso el artículo traducido es escrito por uno de los fabricantes con los que trabajé en mi periplo profesional: como sabéis Rubén Lorenzo Araujo trabajó primero en Ingeniería, Reparación y Mantenimiento (IRM) y posteriormente en PREDITEC / IRM tras la absorción (o compra) de IRM por parte de PREDITEC.

    Y fue en el periplo en IRM (1998-2006) cuando trabajé con ese fabricante: UE SYSTEMS y Hugo Pereira fundamentalmente (era el representante para España y América Latina de esta firma americana).

    Artículo del año 2024 (diciembre). Bearing Electrical Fluting.

    Un caso de estudio no es algo novedoso en el blog, pero sí cuando se trata de experiencias «de campo», con máquinas y mecanismos.

    El concepto de bearing electrical fluting no es traducible cómodamente al español, por lo que es lo que se usará para mencionar el contenido de este artículo; antiguo pero nunca con perdida de vigencia porque es manifiestamente repetible.

    Desde aquí se muestra la traducción / interpretación de este artículo por parte de Rubén Lorenzo Araujo (administrador del blog). El artículo original está en este enlace sobre bearing electrical fluting.

    Electrical Fluting?

    El fluting es daño que es causado en el rodamiento por corrientes eléctricas inducidas por un variador de frecuencia (VFD).

    El diseño de estos sistemas electrónicos da lugar a estos fallos , si bien con ultrasonido puede detectarse en sus primeras etapas de fallo.

    Viaje de energía

    La energía es trasladada debido a un incorrecto balance en el VFD, provocando un acelerado viaje al fallo en el rodamiento. El elemento de conductividad es el eje de la máquina.

    Es decir la carga de la máquina debe ser coherente con el trabajo del VFD; sólo de esa manera se conseguirá una razonable vida útil de nuestros rodamientos.

    Si se pudiese ver el interior del rodamiento

    Entonces no sería necesario estas técnicas «mágicas» como el ultrasonido (u otras que se tratan en el blog como termografía, circuito motor, etcétera; todas ellas ya sabéis con su etiqueta para poder acceder a artículos exclusivamente relacionados con esa temática).

    (Véase la siguiente cita)


    El anillo que es la pista interior se vería dañado por el paso de corriente.

    (experiencia vivida por el autor del blog)

    Pero el mantenimiento es no alterar la disponibilidad de la planta; y según el autor es más sencillo que desmontar un rodamiento realizar la inspección basada en electrónica avanzada: hardware y software posteriores al año 2000.

    Análisis por ultrasonidos

    Afortunadamente no sólo está el ultrasonido, aunque sí nos centraremos en ella. En nuestro caso se usó el sistema UE SYSTEMS ULTRAPROBE 15.000

    bearing electrical fluting device
    Detector usado para detectar bearing electrical fluting

    Aunque también puede escanearse esta condición de bearing electrical fluting con sistemas permanentes (es decir, siempre chequeando la máquina) como el 4 CAST.

    monitoring bearing electrical fluting
    Esto sí es un buen cacharro para detectar bearing electrical fluting

    La clave está tanto en el registro de tendencias, como en la interpretación auditiva del sonido. Como siempre el inspector y sus compañeros de área de mantenimiento tuvieron unas primeras sospechas sobre el fallo por electrical fluting en el rodamiento.

    Así es como procedió el área de mantenimiento

    Se trata de un motor eléctrico, pequeño según quién traduce y es el administrador de este blog (Rubén Lorenzo Araujo, ingeniero de organización industrial), porque su potencia es de 15 Kilowatios nada más. La particularidad es que monta sobre la punta (o haces) del eje del motor un impulsor de un grupo de ventilación.

    Su velocidad (recuerden los lectores que se traduce un artículo del mundo de 60 Hz, estados unidos); se trata de un motor de 4 polos por lo que su velocidad operativa es de 29.8 Hz que traducido al cristiano es aproximadamente 1750 rpm .

    Los rodamientos que «monta» este pequeño motor son en el lado opuesto al ventilador SKF 6309 y en el lado del impulsor de ventilación SKF 6208.

    bearing electrical fluting picture
    Vaya pedazo de diagnóstico en mantenimiento (artículo traducido de Maintworld)

    Armónicos de 5635 cpm

    Esta es la frecuencia detectada o visualizada, por los técnicos de mantenimiento. Si bien un rodamiento con 8 elementos rodantes debería aproximar sus frecuencias a 5600 cpm. Siempre hablando del rodamiento opuesto al ventilador .

    Ya sabéis que el análisis de vibración interpreta frecuencias de defecto.

    Por ello los técnicos de mantenimiento decidieron usar el ULTRAPROBE 15000 de UE SYSTEMS para una segunda visión. Desde el software SPECTALYZER que esta empresa de ultrasonidos comercializa, al menos el escritor y administrador del blog lo conoce desde el año 2003. Pero se trata de un análisis espectral del sonido emitido por el rodamiento.

    Ojo, no se abre el motor y se inspecciona el rodamiento. Todo es no disruptivo.

    Dicho análisis frecuencial muestra 5630 cpm con armónicos; que es la BPOR (frecuencia defecto en pista exterior) para la velocidad operativa de 1750 rpm (como ya se dijo sería 5600 para un rodamiento de 8 «bolas» o elementos rodantes).

    Pero la interpretación auditiva dio como origen del fallo el electrical fluting .

    No era la primera inspección por ultrasonido

    Por lo que el fuerte cambio detectado , fundamentalmente en el contenido base del espectro, era perfectamente detectable en energía (o dB como miden los equipos ultrasónicos).

    Por tanto, se trataba de un estado avanzado de fallo que debía subsanarse con una reparación con máxima prioridad. No podía seguir el fallo bearing electrical fluting durante más tiempo.

    En el gráfico superior se muestra el típico gráfico de fallo eléctrico, con armónicos. Si bien en este caso es un fallo por arco eléctrico (o tracking) como puede verse en las formas de onda que aparecen en el gráfico inferior. En el caso de bearing electrical fluting del artículo es el ruido que acompaña a las frecuencias dominantes el que determinó la máxima severidad.

    Conclusion de bearing electrical fluting para oficina técnica

    El caso planteado en este artículo pone de manifiesto que diagnosticar fluting en bearing, y sustituir la causa del defecto; evita unos daños mas serios a sus activos.

    Por otro lado mejora la imagen del área de mantenimiento, que es interpretado en la organización como «un grupo» capaz de detectar futuro inconveniente con los VFD y los problemas de electrical fluting que pudieran surgir.

    Por otro lado justifica los costes e inversión en estos complejos sistemas de mantenimiento; puesto que gracias a ellos se alarga las vidas de cualquier bearing, además de evitar costes por parada de fábrica e intervenciones de emergencia.

    Poco más se puede comentar sobre ello

    Ese es mi modo de pensar.

    Yo (Rubén Lorenzo Araujo) lo intenté con vibración y ultrasonidos, igual que esta gente de este área de mantenimiento. Pero no fui capaz de detectar este particular modo de fallo: bearing electrical fluting.

    Fue en EMASA (empresa de Aguas de Málaga) donde existían motores mucho más grandes que este y ahí residia el problema …. puesto que las emisiones acústicas del bearing por su propio giro presentan una muy superior intensidad.

    bearing electrical fluting en emasa
    Empresa donde «fallé» en la detección de estos fallos en rodamientos; si bien no fue por falta de dedicación, tiempo, interés o sueldo; sino porque eran rodamientos de gran tamaño

    Bearing de gran tamaño

    La velocidad era inferior a la del caso planteado aquí, aunque motor también de 4 polos.

    Y existía una amplia variedad de grupos de bombeo: hasta 12 para poder comparar. Pero las condiciones no eran en ningún caso repetitivas.

    Por otro lado con la técnica de gSE (Spike Energy) patentada por IRD Mechanalysis (empresa que representó de siempre IRM en ESPAÑA) no era la más adecuada para VFD; sí diferentemente la técnica de envolvente de PREDITEC (firma que comercializa hardware de CSI / EMERSON en ESPAÑA).

    random technique for bearing electrical fault
    El gSE (spike energy) comercializado por IRD detecta las frecuencias etiquetadas con un triángulo amarillo en la imagen. No así la envolvente de CSI.

    El Spike Energy es «ultra competitivo», no me vayáis a entender mal pero para VFDs con corrientes de fuga (bearing electrical fault) es matar moscas a cañonazos.

    Conocer las características de cada hardware es la clave

    Lo mismo pasa con UE Systems: perfecto para detectar el bearing electrical fault en VFD motors. Pero es inferior a SDT, firma belga que ya conocí en mi periplo por PREDITEC.

    Spike Energy ofrece algo más que detectar un rodamiento

    La envolvente la venden muchos fabricantes de equipos de vibración que vienen de otros mercados, SKF de rodamientos por el más conocido de los ejemplos; pero sólo EMERSON (Peak Vue) o IRD (Spike Energy) ofrecen parámetros para verificar la causa raíz de los problemas. (bearing electrical fluting es uno de ellos).

    El problema es que el mantenimiento ha perdido prestigio desde que acabé la carrera, pues el Spike Energy debe medirse con fijación con belzona o fisolid u otros adhesivos. Para garantizar una cierta repetitividad.

    Y en mi historia de años con PREDITEC / IRM se pueden contar con los dedos de una mano los jefes de mantenimiento que hayan solicitado este tipo de instalación(arandelas por ejemplo). Increíble.

    SDT también es algo más

    que UE SYSTEMS, el fabricante del artículo; puesto que permite analizar la variabilidad de la señal temporal muestreando con un espectro diferentes zonas de tiempo.

    Pensando en que el bearing trabaje con poca carga

    y pueda aguantar más tiempo; es decir que no sea necesario gastarse ningún dinero y en su mantenimiento.

    Máxime porque cuando se para un

    VFD por un fallo de bearing electrical fluting

    se está trastocando la distorsión armónica de la red: el contenido en armónicos que afecta al transformador principal de la planta; y este valor de

    Distorsión armónica (THD) es detectado por el fabricante de motores PDMA

    que es publicitado en los enlaces externos del portal (pestaña de enlaces externos).

    Y esto es lo más crítico en este tipo de instalaciones: la distorsión armónica que puede ocasionar paradas de mayor criticidad: fallos de varios equipos de bombeo, por ejemplo, que el individual provocado por bearing electrical fluting.

    bearing electrical fluting harmonics
    Gráfico de distorsión armónica en accionamiento porVFD

    Pensar en titulados de grado , trabajo detección Bearing Electrical Fluting

    Es un trabajo muy específico, y de menor responsabilidad y sueldo.

    Por eso para nuevas titulaciones, ¿un modo de ganarse la vida? especialmente en motores pequeños donde el THD no sea tan importante.

    Por eso el artículo es óptimo, pese a que no use las técnicas más avanzadas: gSE, SDT, PeakVue o PDMA …. porque el tamaño del motor no justifica más protocolos ni complicaciones.


  • Especialista en tecnologia

    Especialista en tecnologia

    En esta nueva entrada quizás me influya llevar 10 años sin visitar fábrica. Y es que el especialista en tecnologia lo es por estar a diario con los problemas de las máquinas sobre el terreno.

    Por contra la teoría y mecatrónica (electrónica del test) sólo delimitan unos procedimientos de trabajo y estos nunca sfallan, como podéis comprobar en este artículo de referente.

    Pero quién las usa desde el exterior (como subcontratado) pierde parte de un feeling o conocimiento del contacto con el stress de las vivencias del terreno.

    El especialista en tecnologia tiene información

    Cuando leáis el artículo traducido de Brian Thorn, referente del mundo de la lubricación y que realizó esta publicación ya hace años en Reabilityweb (enlace externo del portal) entenderéis perfectamente esta afirmación tan categórica.

    La información en mantenimiento es volatil, de hecho se actualiza «quincenalmente» en este ejemplo, por tanto el especialista en tecnologia debe tener los canales adecuados para el acceso a los datos; además de un conocimiento informático medio-alto.

    Y es que no se puede andar con traspiés y obstáculos cuando aparece un aviso o una duda sobre nuestro costoso sistema de mantenimiento predictivo y aceites.

    Y el conocimiento informático se precisa porque los servidores de información tienen unos tiempos de acceso, reduciéndolos aunque tengamos que usar herramientas de apoyo como excel u ofimática.

    Datos de proceso

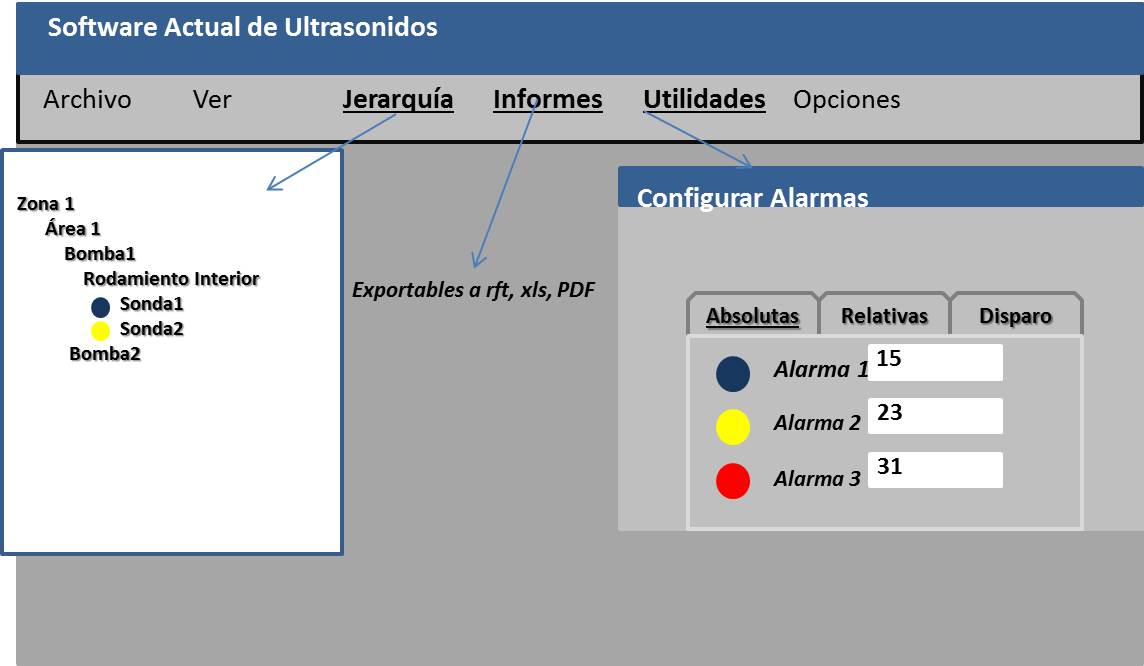

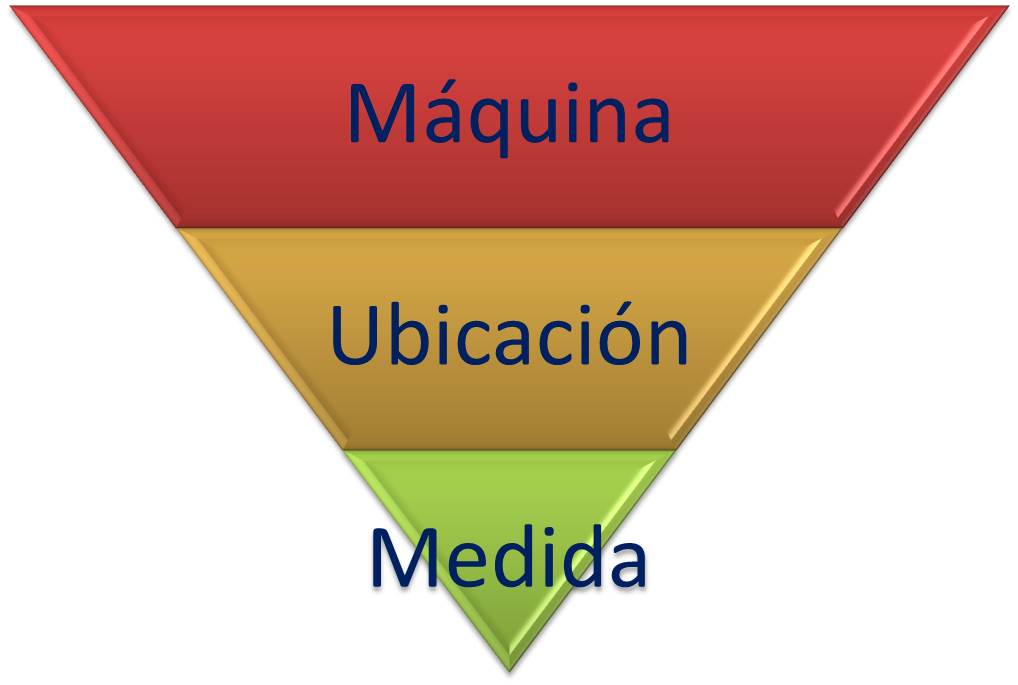

    En primer lugar la información de proceso, jerarquizada al nivel de detalle que se precise: incluso por máquina o componente.

    Esto puede estar en nuestro software de mantenimiento o tecnologia, o bien en una plataforma específica como SCADA.

    Pero el especialista seguramente agradecerá tener opciones personalizables de análisis como alarmas estadísticas, informes, ….. y unos reducidos tiempos de espera o acceso.

    Tecnologia de análisis

    El contexto del artículo es con tecnologia, es decir uso de técnicas de ingeniería para entender lo que está pasando en unos internos de máquina rotativa, con tiempos muy distintos de los usados en planta.

    Aquí solo hablamos del analisis de aceítes, y esto es algo que se ha comentado en los articulos de esta etiqueta del blog: es una tecnologia en la que se puede hablar de probabilidad cero de fallo si no existe ninguna especifación en alarma.

    Y es que el aceite es universal, se trata de análisis químico ciencia implementada en la humanidad desde siglos atras.

    Tiempo de estudio

    Nada de lo aparecido aquí tendría sentido sin que el especialista de tecnologia conociera técnicas adicionales como análisis de desgaste, espectrologia …. que también son relativas a la integridad del subsistema de lubricación en activos críticos.

    Ese tiempo también para que el especialista reafirme su posición sobre qué es crítico y no, pues sobre lo primero debe usar largos tiempos de consultoria (incluyendo aquí coste de cursos de formación o de nueva tecnologia).

    analisis del especialista en tecnologia

    Hecha esta introducción el artículo traducido

    Entender limitaciones del análisis de aceítes

    se muestra a continuación de la línea de separación y entrecomillado.


    «Algunos sistemas de sellado dan falsos positivos de silicatos y otras medidas de metales, al realizar espectroscopia; porque esta tecnologia está limitada para un cierto rango de tamaño de partícula, generalmente 4 a 7 micrones.

    Un laboratorio te dirá el número de ppm que es de consternación o más bien de observación. PEro y las tendencias el porcentaje de cambio puede ser preocupante?

    Entonces nos planteamos más costes: análisis de desgaste en filtros o ferrografía analítica, sin más que estar al día de publicaciones técnicas; y somos ingenieros o técnicos además de especialista en tecnologia.

    Caso histórico

    Un reciente caso de un motor eléctrico (2000 HP) con cojinetes empezó una tendencia en medidas localizadas en el componente cojinete.

    Se le había revisado en 2009 (18.925 horas de funcionamiento desde la previa), en un sistema de cada 5 años revisiones. Contexto:

    • Cada cuatrimestre se le realiza análisis de aceítes, con un claro incremento de ppm. Se trataba de lecturas bajas pero la calidad del sistema de filtrado/circulación del aceite y el tamaño del motor sugerían una detallada investigación.

    El análisis del desgaste de filtros fue llevado a cabo. Se puede realizar este test mediante equipos especiales o bien visualmente o simplemente realizando un cambio e inspeccionándolo.

    En este sentido es necesario conocer el tiempo de servicio del filtro, y así poder elegir entre las opciones anteriores, pues dato relacionado directamente con la calidad de nuestro sistema de lubricación.

    Otras variables de este estudio:

    1. Sin temperatura en ninguno de los rodamientos, por lo que de haber algo es desgaste axial.
    2. El guardaacoplamientos impedía visualizar las marcas del posicionado axial del rotor

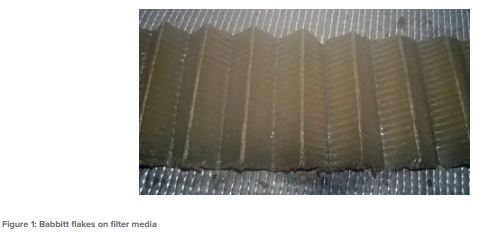

    3. La figura1 muestra restos del cojinete en el filtro.
    el especialista en tecnologia y sus gráficos

    Puesto que una parada programada estaba cerca, se decidio un monitorizado más repetitivo hasta esa fecha y con intención de lograr una certera predicción. Así:

    • Cada 2 semanas no se visualizó ningún cambio en temperatura o contenido en partículas.
    • La parada del equipo se acometió con alineación, con cierta desviación respecto a tolerancias para la RPM del motor.
    • El motor estaba en un correcto centraje magnético de acuerdo a marcas sobre eje.

    Según la experiencia del especialista en tecnologia ese margen de desalineación no justificaba la problemática, por lo que se decide abrir el cojinete 2 para inspección:

    • Se visualizaron restos del cojinete en su alojamiento en el chasis del motor. (figura 2).
    especialista en tecnologia y en materiales

    El motor usa un reservorio para garantizar un óptimo nivelado del aceite, algo que parece funcionó óptimamente a tenor de la figura 3 (parte inferior del rodamiento):

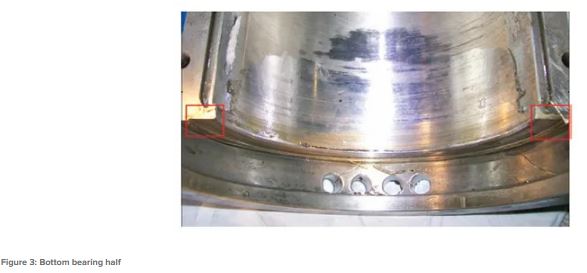

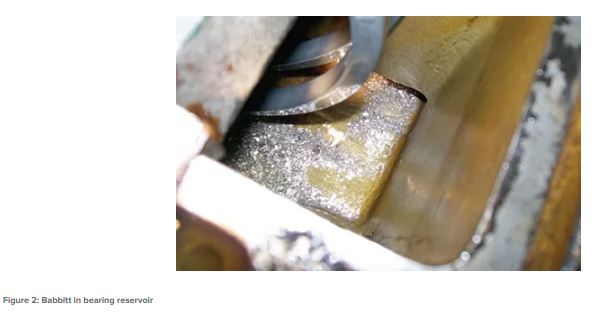

    una foto para especialista en tecnologia

    Podéis ver unos recuadros rojos en la parte central de la figura (a izquierda y derecha), que muestran desgastes en caras axiales de 0.125 pulgadas de profundidad. Se trata del cojinete «outboard» , y el resto de daño observado (superficie con distinto brillo) es por el giro de la cara radial por ese roce axial.

    Esto también se traslado al eje, que quizás pueda haber ocasionado deslizamientos puntuales en la rotación del motor; y un análisis térmico detallado indicó puntos de «hot» muy alejados de la zona de desgaste axial.

    Ello explica que la temperatura promedio no se incrementase, según el área de tecnologia.

    Se cambió y se montó un nuevo cojinete «outboard», mientras que el «inboard» no mostró ningún indicio de daño.

    ¿Qué nos dice el especialista en tecnologia?

    El autor Brian Thorp , paradigma de especialista en tecnologia observar su CV en LinkedIn, establece unas conclusiones interesantes fundamentalmente relativas a la sensibilidad de la técnica de análisis de aceites versus la inspección que se muestra en figura 2 (contenidos muy superiores a las bajas ppm del test).

    Estas son:

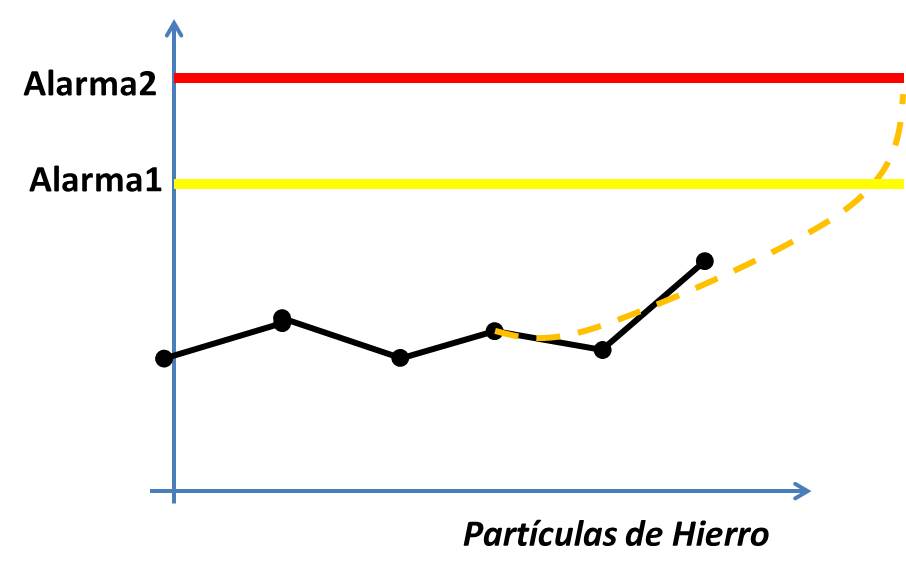

    • Es la tendencia más que la alarma absoluta el factor a considerar.
    • Un análisis RCA debe acompañar a esta tecnologia: en este caso fallos en el engrasado del acoplamiento (en un mantenimiento de emergencia con poco tiempo) fue determinado como causa raíz. Ello provocó que la ausencia del centrifugado de grasa presionará al cojinete sobre su tope axial.
    • Por último un análisis de ferrografia o de filtros es un perfecto complemento ante la duda que pueda manifestar el especialista en tecnologia. «

    A mí me parece un texto interesante y de gran valor; ¡Enhorabuena a Rebiliatyweb por esta publicación técnica!

    Y quiero contextualizarlo a mi experiencia en empresas punteras del comercio metal:

    equipos electrónicos de precisión para especialista en tecnologia,

    con el que se establece primero una relación comercial, y luego existe la alternativa o no a un determinado soporte técnico.

    La tecnologia comercializada es compleja; no en vano y en particular para el analisis de aceites se usan técnicos comerciales con titulación o formación en ingeniería, generalmente.

    Puesto que de fallar el trato comercial y la sensación de entender el producto hacia el especialista, la marcha atrás es inmediata e incluso el cierre de cualquier proyecto futuro.

    Sin embargo el soporte técnico es soportado por técnicos no titulados (mi caso en Preditec o IRM como ingeniero diplomado) o sobre titulados en Formación Profesional. Y realmente no somos especialista en tecnologia; eso es lo que quiero mostrar en esta entrada.

    Somos técnicos de software y hardware, que conocen al dedillo estas herramientas y sus posibilidades de integración con las diferentes áreas que rodean al mantenimiento; en realidad todas las de la empresa que no se dedican a mantener activos.

    Por tanto el especialista en tecnologia como ocurre con la experiencia de Brian que la cuenta sin vergüenza en una publicación de prestigio (es vergonzante un mantenimiento de emergencia en un acoplamiento !!!!), debe tener una conciencia tranquila con las compras realizadas, sea cual sea su nivel de precio y garantía.

    especialista en tecnologia, forever

    Y el soporte técnico parece no afectar al nivel de seguridad y autocomplacencia que muestra el referente del que traduzco este artículo.

    Y puede desaparecer según

    silogismos lógicos:

    • No me han llamado para ninguna entrevista de trabajo como analista de vibración.

    Aunque con un título descatalogado, es ilógico que si te inscribes en ofertas con menos de 5 inscritos y que no cuenten contigo desde el primer filtrado. Siendo los mayores quiénes tenemos la sabiduría de la experiencia.

    Es obvio que nadie tiene nada contra mí, eso parecería lo normal.

    Por tanto parece que el especialista en tecnologia ahora se sitúa en la empresa subcontratada; algo a lo que se opone este artículo y mi punto de vista personal.

    • No me puedo inscribir en ninguna oferta de RCA (Root Cause Analysis).

    Y es porque son ofertas que se alejan de la especialización, es decir, que requieren de un amplio conocimiento generalista de metodologías y prácticas organizativas.

    Algo extraño cuando teóricamente los nuevos planes de estudio son más específicos, por lo que creo que existe una red clientelar con los ingenieros técnicos de mi plan de estudios, hasta que todos se jubilen.

    falso especilista en tecnologia

    ¿Es una grave acusación viniendo de alguién que conoce de tecnologia?

    No se trata de una acusación formal, puesto que está a la vista de todos como muestro en la imagen anterior; y como digo nadie busca el conflicto por buscar el conflicto.

    Sino que es una cuestión relativa a un nivel educacional histórico en España de gestores y curritos, que cuesta dejar atrás.

    Y nada mejor que «marcarte el pegote» hablando y sabiendo de cualquier cosa de la que se hable u opine en la empresa, al establecer círculos conversacionales con personal de tu mismo nivel generalista.

    Luego es la propia dirección de la empresa (licenciados), que ante un abismo de cambio social con los nuevos titulados de grado menoscaban una profesión de especialista en tecnologia.


    Como véis yo no aporto ninguna solución a este ¿problema?:

    • por un lado porque soy un paleto que ha sacrificado parte de su adolescencia sacando sobresalientes, y
    • por otro porque es un nicho de conocimiento del he recibido un modo de sustento de vida; aunque por una beca (Preditec o IRM) o por antiguos compañeros de la carrera (GAMESA / FormelD).

  • Soporte al hardware

    Soporte al hardware

    En muchas ocasiones el método es más importante que el contenido, y eso es lo que trataremos en esta entrada sobre soporte al hardware en el sector cementero.

    Es claro que es una industria con problemas y el mantenimiento queda varios planos por debajo del principal de ellos.

    Por ello resulta imposible crear cronograma (firma de partes de trabajo por ejemplo y trazabilidad) a las visitas y viajes realizados por área de soporte de una empresa consultora externa.

    control en soporte al hardware
    Ejemplo de parte de trabajo subcontrata

    Sin querer ser atrevido las cosas podían haber sido de otra manera de haber parado el tiempo en unos trabajos de actualización hardware realizados en el sector (cementera de villaluenga); y aplicando este artículo de reliabilityweb.com hoy traducido en el post.


    Soporte puede ser una ecuación

    https://reliabilityweb.com/en/reliability-tv/toyota-engagement-equation

    The toyota Engagement Equation

    Traducción del artículo desde Reliabiltyweb.com

    Si su organización está frustada como departamento de emergencias más que mantenimiento, centrándose en actividades reactivas más que de optimización, entonces dependes de tus problemas más que gestionarlos.

    Debes asear tu manera de pensar por alguna formula fiable y contrastada que garantice una cultura de la mejora continua, y un alineamiento de procesos y personas con el propósito.

    Desde luego que los expertos Lean Toyota pueden ayudarte.

    Aprenderías lo que necesitas como ejecutivo / gestor, así como qué deberías incorporar (procedimiento) para crear cultura SDCA, PDCA, mejora continua y pensamiento A3.

    Los propios autores de este artículo, Ernie y Tracey Richardson, te indicarían los pasos del engagement perfecto con tu organización (la conocida ecuación GTS6 E3 = DNA, así como aspectos de cultura PDCA en modo pensamiento interiorizado y costumbrista).

    Compromiso = Disciplina y Contabilizable

    Ernie y Tracey Richardson
    ecuacion soporte al hardware
    Comprometidos

    El proceso cubre circulos de trabajo (entorno de aprendizaje) desde una base de estandarizaci´on para medir y auditar las actividades subsiguientes a esta pseudo fase de implanta´ción.

    Para crear la cultura de mejora continua se tienen 6 elementos del pensamiento GTS, también plasmadas en la ecuación principal:

    1. Ir para ver.
    2. Valorar la situación
    3. Conseguir la solución (llevarla a la práctica)
    4. Conseguir la estandarización
    5. Conseguir la sostenibilidad
    6. Conseguir el objetivo – propósito social. El paso definitivo para el logro «disciplina y contabilizable» y para comenzar desde la estandarización (PDCA).

    Este sistema de los Richardson podría haber resultado de perfecta utilidad, en el

    Expediente de soporte al hardware

    con cementera de Villaluenga, planta donde se implementó

    sistema de alcance online, con una aplicación de seguimiento multidisciplinar y multipuesto.

    PlantLink de ENTEK

    Pero los problemas en soporte al hardware fueron de reemplazo y aprovechamiento de lo que allí ya tenían: bases de datos de monitores online antiguos, y desfasados en tecnología.

    Los monitores se desfasaron por la falta de capacidad en el análisis, cosa que se mejoró notablemente con el uso de la extensión online del EMONITOR ODYSSEY.

    Extensión Online

    Desde ella se puede realizar un seguimiento mucho más ágil que desde el software, en el que se mantiene estrategia de monitorizado offline.

    La extensión online debe funcionar adecuadamente: medida de microtiempos del nuevo hardware multiplexado (= múltiple colector de datos portátil).

    Sin olvidar que el soporte al hardware se finaliza con la elección de un setting aceptable en terminos de calidad / tiempo: almacenamiento con una alta periodicidad en base de datos (incremento de Gigabytes).

    medios en soporte al hardware
    Desfase en medios

    Informe de soporte

    Soporte al hardware exige cada hito como un elemento dependiente del resto, para que el gestor de esa cuenta no tenga que aplicar posteriormente filtros de almacenamiento en la descarga de datos (desperdicio de información).

    Es decir la extensión online debe adaptarse a las comunicaciones en casa de cliente, a sus protocolos de comunicación en curso, y todo eso se desvinculó en la parte comercial del expediente de soporte.

    ¿Reingeniería o PDCA?

    Ahí es donde podría entrar la metodología del artículo, quizás como una reingeniería de negocio pues el cliente era histórico en la empresa. El prestigio de los autores pone de manifiesto que el PDCA puede ser más que una reingeniería:

    (1) Ernie Richardson | LinkedIn

    escritos de soporte al hardware
    Directivos y escritores de libros

    (1) Tracey Richardson✏️ | LinkedIn

    Especialidad: soporte al hardware

    La ISO 9000 estaba en ciernes en nuestra empresa, y se refería intensamente a las relaciones entre comercial y t´écnicos.

    Con un logro así:

    ¿aparece una cultura de relajo y una mala planificación: stress y sobrecarga sobre el área de soporte técnico?

    ISO 9000

    Entonces el PDCA no busca sólo eliminar la cultura reactiva, sino también ese cierto relajo cuando se tiene un MAYOR PRESTIGIO traducible en MÁS DINERO y facturación.

    Contando que el margen comercial de intermediarios es establecido en función de la liquidez que detecte el responsable de tesorería (cultura de empresa), más que en la calidad de soporte al hardware.

    orden soporte al hardware
    Castigo a los repetidores

    Método

    ¿Y si se hubieran aplicado los 6 pasos de los Richardson a esta especiliadad de soporte?:

    1. Los propios interesados ir para la ver, es decir darse cuenta de qué horas han dedicado en viajes y trabajos no productivos.
    2. Acotar el problema: la falta de una reunión de trabajo en las oficinas de la empresa intermediaria y suministradora del soporte al hardware. (entre Madrid y Toledo se viaja en fin de semana para la comida del Domingo).
    3. La solución, una mayor implicación de los técnicos que muchas veces escuchan sobre expedientes en curso y no opinan porque es ajeno a su responsabilidad, …… Nadie tiene una responsabilidad limitada cuando esta es delegada de modo automático.
    4. Llegar a la estandarización, es decir garantizar una escucha activa de cualquier opinión o sugerencia de apoyo.
    5. Conseguir la sostenibilidad, lo que se podría lograr alejando del tema sueldos y promociones estas cuestiones de cultura de empresa.
    6. Y finalmente llegar a la motivaci´ón por mejorar la convivencia, y creatividad. Algo que trascenderá en medición de tiempos, responsabilidades y ciclo PDCA.

    amigos del soporte al hardware
    Buen ambiente del cemento

    Posible ejemplo de reingeniería basado en el campechano personal que existe en el sector cuando se asiste en soporte al hardware, que hace elevar tiempos de asistencia (sumatorio de cultura de relajo)

    Pero eso tiene un reverso positivo, que es usarlo como lanzamiento de un standard cultural donde centrar nuestros esfuerzos futuros de mejora continua.

    Hasta la próxima entrada y no olvides usar la sección de comentarios

  • Bobinado de motor

    Bobinado de motor

    Tras un verano vacunado, veamos cómo lanzar una entrada en el blog. En este caso el circuito eléctrico y el bobinado de motor serán los protagonistas.

    Es un tema de amplio interés en el usuario del enlace externo de foros que tenéis en el menú principal de la web.

    encuesta sobre bobinado de motor
    Entusiastas o simplemente Encuestadores de Mantenimiento ??

    Por mi experiencia el gestor de mantenimiento se enfrenta a veces a diagnosticos que carecen de sentido, de acuerdo al histórico de intervenciones que generalmente sólo él conoce.


    En esa tesitura se plantea el siguiente foro sobre el

    Bobinado de motor con Alto Voltaje

    El usuario realiza la exposición de su caso, con contestaciones y contraréplicas:

    RM

    He testeado recientemente un motor (con el test de aislamiento de paso a paso) en estático, y he apreciado que sus megohms son correctos.

    Sin embargo el mismo bobinado de motor, tras una reparación e instalación da niveles de corriente de fuga y bajos megohms en el test con alimentación de alto voltaje.

    Lo único que me llama la atención en su histórico es que

    Los rodamientos del motor estaban dañados 🤦‍♂️y había proyección de partículas sobre el bobinado; reparación de limpieza y puesta a punto realizado por mi taller.

    El usuario RM el 25 de Julio de 2021

    Tras esta limpieza y su activación en el sistema informático, se testeó y se le encontró Ok, pero tras 2 días de operación con su bomba, el bobinado de motor entró en la zona de falla por aislamiento.

    Electricplte

    El rotor no debería tener un efecto negativo sobre el DC Step Voltage Test. Los terminales del estator en la parrilla están a tierra cada uno de ellos; sin contar el entrehierro como un elemento adicional de resistencia.

    Buscaría RM algunos aspectos más entre ambas fechas; por ejemplo la calidad de almacenamiento para el bobinado de motor: áreas con humedad? o la misma condición ambiental del tiempo de test.

    test en bobinado de motor
    Fábrica y sus condiciones

    RM

    Siempre resulta difícil asegurar al 100% en mantenimiento pero aseguraría que este no es el problema.

    Piensa que se limpió inicialmente, y pondría la mano en el fuego por las mismas condiciones en los 2 tests.

    Por otro lado comentarte que se realizó un nuevo montaje, y tras ello los niveles de fuga o de cortos a tierra fueron correctos.

    El usuario de mantenimiento está a la defensiva

    Electricple

    Disculpas por la primera contestación; desconocía que lo habíais chequeado después; por lo que el escenario sobre fallo en bobinado de motor cambia completamente.

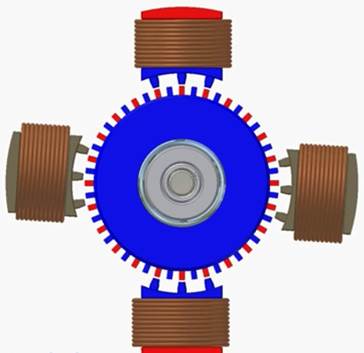

    Es decir elimino la parrilla del estator como fallida (el diseño del paquete de bobinas y su terminal), y me inclino por una mayor precisión en la comprobación del centrado del rotor de la segunda intervención respecto a la primera.

    En ese caso lo que estaría en zona de falla sería un problema con las mallas del estator. Es decir, en la zona curvada de las bobinas puede manifestarse un problema de descarga parcial; siempre ante una nueva operación de desmontaje.

    Este fenómeno suele producirse en los elementos de tangencia del circuito, es decir, aquellos de máxima curvatura relativa entre un circuito y otro.

    Sería como caídas de tensión en un interruptor (artificial y formado de modo aleatorio).

    RM

    Gracias por tus aportes colega de profesión.

    Comprobaremos el centrado del rotor y la holgura respecto del estator; incluso en mayor detalle los puntos más cercanos de contacto al bobinado de motor (del estator).

    El usuario de mantenimiento sabe qué puede hacer mejor las cosas

    ejemplo con bobinado de motor
    Casos Históricos

    El foro se ubica concretamente en el siguiente enlace: bobinado de motor, para que la podáis consultar si lo deseáis.

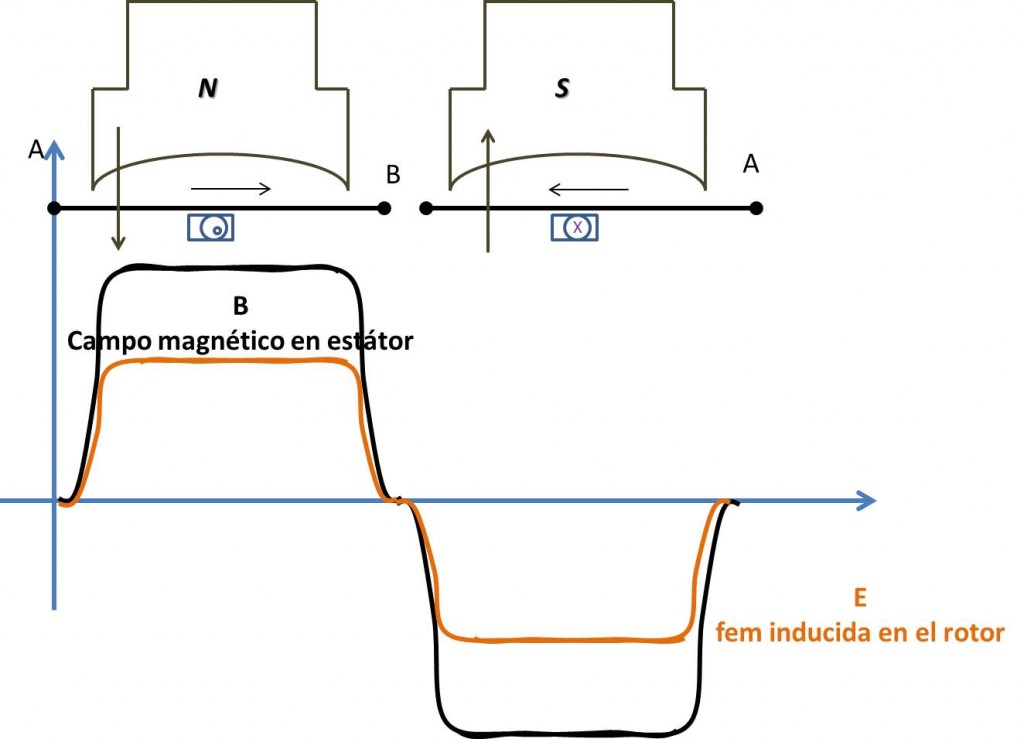

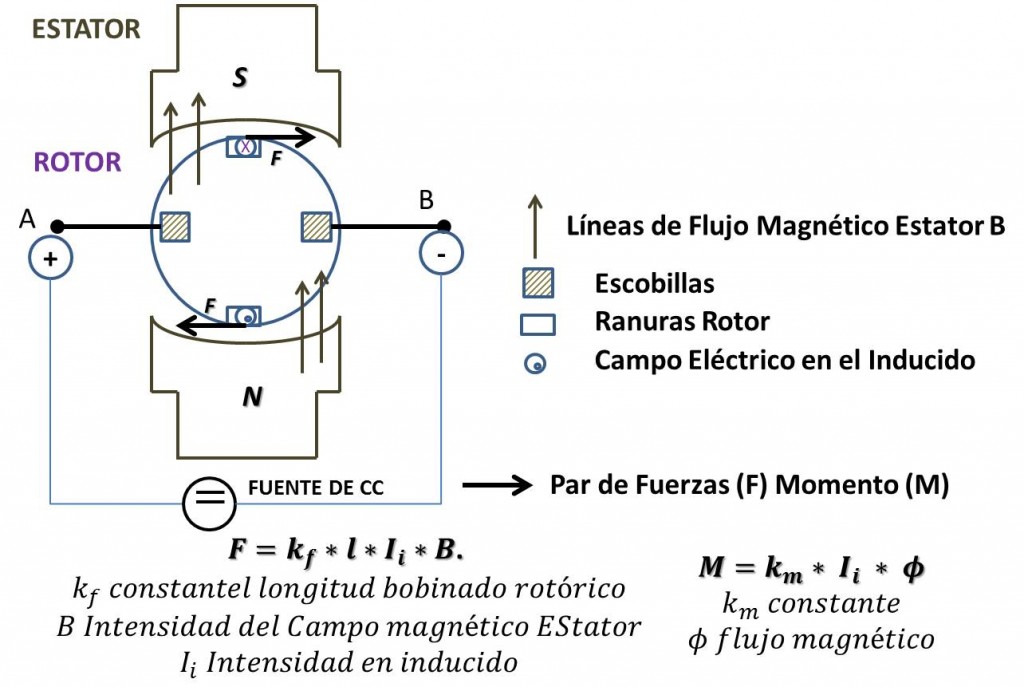

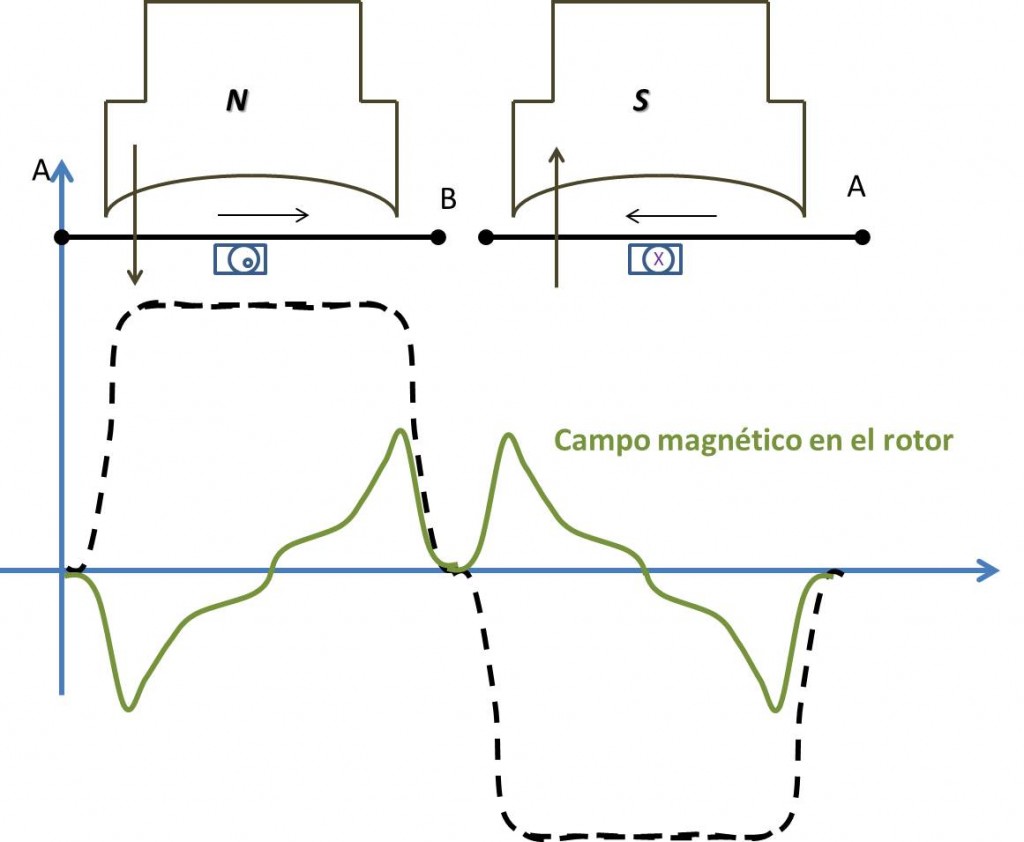

    Por otro lado en el blog ya se habló del mantenimiento de motores de corriente continua; pero más orientado al test específico para este grupo de motores.

    Ampliando estos test; el mencionado en el foro:

    Step Voltage

    Este test, lo conozco para bobinado de motor por mi experiencia con la firma Pdma, tanto en la empresa IRM como Preditec.

    La he realizado habitualmente, pero más en motor de corriente alterna que de continua.

    Se realiza en estático, y generalmente tras el test IP de índice de polarización; como un modo de confirmar los resultados de este pues en general no suele estar tan influenciado por el ambiente.

    La configuración es muy básica; se establece un período para inyección de pulsos de alto voltaje (típicamente incrementando lo usado en el IP – test del índice de polarización), y un voltaje inicial y final.

    Los gráficos del step voltage muestran los niveles de intensidad obtenidos del bobinado de motor y la tendencia (serie temporal) creada con el estudio en tiempo corto.

    Se realiza un doble muestreo para visualizar la señal, de mayor o menor resolución.

    Para el caso que plantea el texto es el gráfico de máxima resolución donde se verían irregularidades (figura de la derecha); teóricamente perfecta en la imagen.

    test para bobinado de motor
    Gráfico de ensayo de alto voltaje

    Pero el meollo de la entrada sería que

    Bobinado de Motor es Electrotecnia

    para entender el diagnóstico de Electricple.

    Es decir «No siempre hemos de pensar en términos de componentes de software o árbol jerárquico»; o el motor como conjunto electromecánico y los 2 proveedores de rotor y estator.

    Al menos así se suele configurar desde el panel de frecuencias de Odyssey (software de Preditec/IRM) o desde botón derecho sobre cualquier elemento jer´árquico activando la opción de Editar.

    Siempre con las versiones superiores del software; incluyendo una serie de características morfol´ógicas, cuya complejidad podía inducir a olvidos sobre aspectos de calculo básico electot´écnico.

    Es decir lo que puede llamarse

    oficina técnica de verificación

    en el sentido de plantear cálculos o esquemas eléctricos para esos componentes básicos del bobinado de motor; desde las anotaciones del mantenedor o desde las fotos de reparaciones.

    En este caso concreto nos referimos a la posible existencia de circuitos eléctricos con mallas o puentes entre diferentes elementos (rotor, aire y estator) que permitan crear derivaciones o fugas de corriente; sin realmente serlo.

    Para el ejemplo traducido sería un esbozo más que un cálculo, pues se debería conocer la programación del software de mantenimiento del bobinado de motor (en el foro el hardware es concretamente el Baker AWA IV).

    Metrología es verificación o Verificación es metrología?

    En cualquier caso el mantenedor deberá realizar la orden de trabajo, sin más que mejorar la trazabilidad del requerimiento con el croquis o esbozo del planteamiento realizado.

    Sobre el informe pueden figurar anotaciones sobre fotos o croquis que indiquen la zona sospechosa del corto o derivación, de tal modo que se valore la viabilidad del trabajo correctivo sobre el bobinado de motor.

    Eso sí sería propiamente una labor de

    ingeniería de metrología

    pues puede ser que el corto o derivación no supongan cualquier combinación de las 3 siguientes opciones:

    • un motivo de alarma, por la programación del software (aliasing)
    • una alarma relativa en el sentido de depender de la operación y entorno del motor
    • una orden de trabajo de mantenimiento predictivo en el sentido de que este equipo (motor DC) no pueda ser incluido en este tipo de sistemas donde el fallo es esperable pasado un tiempo.

    Entonces entrará en cuestión ¿quién se hace cargo del bobinado de motor en la organización?; lo que puede ser un problema dado el carácter de staff del área de mantenimiento (departamento de soporte o más que de operación).

    Como veréis la acción coordinada de mantenimiento en el sentido de

    1. Trazabilidad de software en el seguimiento de histórico.
    2. Buenos mecánicos y electricistas en el taller de reparaciones.
    3. Aceptar la amplitud de conocimientos del área de mantenimiento, y las limitaciones propias como analista.

    lleva a que se establezca una verdadera área de mejora continua en producción.


    Finalizo la entrada ya, deseándoos queridos lectores que tengáis un otoño saludable, con la pandemia parece que olvidada; y que disfrutéis del que parece ser un período de clara bonanza y recuperación económica.

  • Gestion de Activos

    Gestion de Activos

    La gestion de activos desde la nube es hoy la realidad del mantenimiento predictivo en cualquier organización industrial, tanto si la actividad es subcontratada como si se realiza de forma autónoma. Para ello el blog cuenta hoy con un artículo invitado, a cargo de Carlos E. Torres, CEO de la empresa Power-MI.

    gestion de activos desde la nube

    Pero antes de entrar en materia vamos a hablar brevemente de la nube de datos, el formato más amplíamente utilizado como sistema de explotación de datos e informes de mantenimiento.

    Nube de Datos

    Los entornos cloud son cada vez más habituales y son utilizados como un interfaz tanto para las bases de datos de almacenamiento (data warehouse) como de conocimiento organizacional (data mining).

    Ya se habló de estos 2 conceptos en la entrada de automatizacion de procesos.

    Data Warehouse es el almacén de datos corporativo para todos los procesos de análisis, con perspectiva histórica y que sirva como soporte para la toma de decisiones

    Data mining: redes neuronales, árboles de decisión, inferencia de reglas, razonamientos basados en la memoria, ….

    Todos conocemos, desde una semántica tecnológica, el concepto de «cloud computing», y lo utilizamos en nuestra gestión diaria de archivos, correos electrónicos y bases de datos.

    Pero desde un punto de vista teórico deben presentar una serie de características, máxime cuando se trata de aportar conocimiento y automatización a la gestión de procesos organizacionales.

    Así, como interfaz orientado al usuario final debe permitir:

    • Un adecuado movimiento por el Data Ware House basándose en los deseos del usuario de mantenimiento.
    • Entender las conclusiones de técnicas de data mining o inteligencia artificial.

    Estos interfaz, conocidos en la jerga como OLAP (OnLine Analytical Processing), se orientan al usuario final y deben incluir representaciones de gráficas, alarmas, reportes y tablas, con un alto grado de integración con sistemas de ofimática.


    Tecnología de Interfaz analizada por el autor del artículo a continuación


    Gestion de Activos desde la Nube

    El grado de avance de las tecnologías de la información ha hecho que cada fabricante haya desarrollado su propio software de análisis, y en algunos casos su propias herramientas de informes.

    Por ello existen gran variedad de plataformas cloud, y formatos de informes dependiendo de la tecnología predictiva y la marca del instrumento. Pensemos que el propio colector de datos (véase analizador de vibracion) puede tener sus propias herramientas para mostrar reportes o gráficas, por lo que existen un importante maremágnum de formatos y documentos.

    A ello hay que añadir que el desarrollo de plantillas propias, por cada área o subcontrata de mantenimiento predictivo, presenta las siguientes limitaciones:

    • Elevados tiempos de integración en plantillas de ofimática convencionales, como MS Word o Excel.
    • Lentitud en el control de calidad de informes por dirección de área.
    • Se pasan por alto errores de redacción o referencia.
    • No generan registros para análisis estadísticos de la condición de la máquina.

    Por tanto, los departamentos de mantenimiento tienen el engorro de recibir el informe en diferentes formatos, estructuras y fuentes. Información que deben revisar para realizar las órdenes de trabajo necesarias para mejorar la fiabilidad de las máquinas. Se trata de tiempos muertos que el ingeniero de mantenimiento puede no llegar a abarcar.

    Un sistema modular de información y gestion de activos debería presentar la siguiente estructura:

    gestion de activos para la integración

    con informes de condición multitecnología y con formatos universales, perfectamente integrables en el estándar de cualquier organización y que no generen tiempos de retardo (wrench time) al ingeniero de mantenimiento.


    Para dar solución, tanto a equipos de ingeniería de mantenimiento como a empresas de servicios, se presenta Power-MI,

    Sofware de Gestion de Predictivo.

    Se trata de un plataforma en la nube, desde la que se puede automatizar la emisión de informes como herramienta de comunicación de la información por parte de mantenimiento predictivo.

    En este sentido todos hemos conocido departamentos de monitorizado basado en condición, muy alejados de la gestion de activos y dirección de planta. Un Software en la Nube cubre ese vacío, evitando nuestro comportamiento como isla de expertos técnicos.

    gestion de activos como enlace

    Arquitectura del Programa

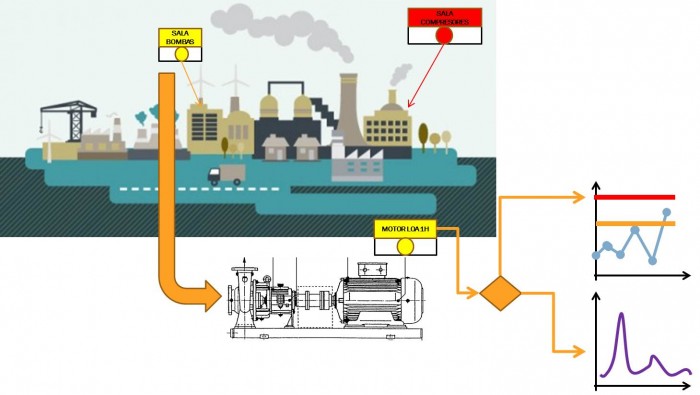

    La organización de una plataforma cloud para gestion de activos no difiere de cualquier software de ingeniería, a saber, una estructura jerárquica con diferentes niveles que se asemeje a la organización física de equipos en planta.

    En el caso del Software Power-MI se presentan los niveles de planta, sección y máquina.

    organización para gestion de activos

    Estructura que permite una óptima visualización de la condición de equipos, y de su posible dependencia operativa o funcional.

    Informes

    Los informes se emiten para cada activo y tecnología de análisis utilizada, y deben incluir los datos más significativos usados por el analista. De hecho el contenido del documento resultante va a depender obviamente de la información que el analista provea.

    Ficha de Activos

    En el ejemplo se puede ver una ficha tipo de un activo, bomba -0002-004, de criticidad media con los últimos informes emitidos.

    control con gestion de activos

    El

    Proceso de Generación

    es automático:

    1. Seleccionar nuevo informe en la ficha de equipo.
    2. Introducción de datos generales.
      • Se deben incluir datos como el objetivo del informe, contexto, alcance, fecha de medición y análisis, siendo opcional una referencia. Estos datos son clave para contextualizar el análisis y el equipo cara al gestor de activos y planta.
    3. Puntos de medición y mediciones.
      • El software permite subir archivos tanto de la máquina como punto de medición, así como gráficos de espectro, tendencia o forma de onda para el caso de análisis vibracional.
      • Resulta particularmente útil la opción de Copiar / Pegar tanto de pantallazos como de archivos de imágenes. Esto permite agilizar la creación de informes.
    4. Diagnóstico.
      • Esta es la parte clave del proceso. Por ello, Power-MI muestra el catálogo de fallos para cada activo, pudiendo el usuario agregar o quitar posibles modos de fallo de cada máquina para un mayor grado de automatización.
      • Para hacer el informe tenemos que seleccionar el fallo y el nivel de severidad del mismo así como el estado general de la máquina.
      • Como complemento se tienen cuatro campos de texto libre donde el analista puede personalizar el informe: evolución, diagnóstico, diagnóstico resumido y recomendaciones.
      • Las recomendaciones son particularmente importantes pues es la parte que el personal de gestion de activos utilizará en sus ordenes de trabajo.
    5. Publicación.
      • El software permite publicar el informe, permitiendo un paso previo de guardarlo como borrrador o solicitar posibles revisiones.
      • En el momento de su publicación gestion de activos recibirá una notificación por correo electrónico que el informe ya está listo para su revisión.  Dichas notificaciones pueden ser configurables para que se puedan enviar diariamente, semanalmente o mensualmente.

    Todo lo anterior se representa en la siguiente

    Infografia Resumen
    infografía resumen

    Formato del Informe

    El informe debe estar fácilmente accesible para que el área de gestion de activos consulte la información emitida por predictivo.

    En este caso la plataforma Power – MI permite su visualización tanto en la nube como descargado en formato PDF.

    información en gestion de activos

    ¿Porqué la Gestion de Activos Remota?

    Los informes de vibraciones cloud (Power-MI) presentan las siguientes ventajas:

    • Estandarización: el formato del informe es el mismo para todos los analistas, siendo la plantilla funcional para cualquier tipo de industria.
    • Modularización: el informe exporta los campos desde la base de datos, debiendo unicamente indicar cuales han de salir en el informe. Esto reduce notablemente los tiempos de creacion.
    • Integración. Es posible copiar y pegar espectros del software de análisis a la aplicación cloud.
    • Control. Es posible solicitar revisiones de informes antes de publicación. Esto permite controlar la calidad de los informes por parte de gestores de área.
    • Trazabilidad. Se pueden visualizar fácilmente los informes emitidos sobre un activo, así como añadir posibles acciones realizadas sobre la máquina.

    Mantenimiento Predictivo Multitecnología

    La gran ventaja es, sin embargo, poder integrar y consolidar todas las tecnologías predictivas en una única plataforma. De hecho en la plataforma se dispone de todos los informes de análisis de vibraciones, termografía, ultrasonido, análisis de aceite o alineación.

    Informes de Salud de Activos

    Desde la perspectiva de los encargados de área, la gestion de activos cloud ofrece amplias herramientas de visualización, sintetizando en un único panel de control toda la información introducida por los analistas.

    Estos paneles de control suelen conocerse como informes de Salud de Activos.

    control con gestion de activos


    Este informe es como el resumen médico que se nos puede aportar en cualquier chequeo periódico de la condición, y de un rápido vistazo el gestor de planta descubrirá los elementos de máxima severidad y riesgo.


    Ahorros

    En la era de la automatización y la industria 4.0 la gestion de activos desde la nube aporta 3 grandes ahorros, vía las siguientes acciones:

    1. Estandarizar los medios de comunicación y gestión de informes a un entorno habitual en cualquier organización industrial, la nube.
    2. Ser una clara herramienta de apoyo para técnicas de data mining, minimizando la necesidad de sensores e instrumentación a pie de máquina.
    3. Constituirse en un primer barato y sencillo elemento de transición en cualquier intento de adoptar conceptos de industria 4.0 o Internet of Things (IoT).

    Hasta aquí el post de Carlos, invitado al blog, y que he publicado para reforzar el concepto de automatización como un objetivo más que debe perseguir cualquier área de mantenimiento.

    Las dificultades que entrañan las parcelas técnicas como la vibracion, ultrasonido y otras herramientas de análisis, añadidas a la propia complejidad de la robótica y regulación automática, hacen que el tránsito hacia la automatizacion de procesos se esté realizando de manera excesivamente lenta en muchas organizaciones.

    Las áreas de gestion de activos, y los entornos cloud, suponen un primer paso, no excesivamente costoso y complejo de implementar para que cualquier organización comience un seguro caminar hacia su deseado nivel de automatismo.

    La empresa Power-MI apuesta por esta misma filosofía, como podéis comprobar en su actividad en el entorno Social Media. Por ello su software cumple con todas las buenas cualidades que ha de tener un inferfaz OLAP como

    «Herramienta Puente hacia Técnicas Avanzadas de Data Mining«




  • Mantenimiento de Bombas Centrifugas

    Mantenimiento de Bombas Centrifugas

    El mantenimiento de bombas centrifugas nos preocupa a todos, que duda cabe. Pero puede resultar algo especialmente crítico en el sector petrolero, puesto que son los equipos más críticos de todas sus instalaciones. Por eso os presento una lista con los problemas más frecuentes que he visto en su seguimiento por programas de predictivo.  Además tutorial sobre esfuerzos en maquinaria que os resultará de amplio interés para vuestro trabajo presente y futuro.

    importancia de bombas centrifugas

    En la sección de tutoriales se incluye mensualmente un archivo para su descarga en formato PDF, si bien es clara la relación entre muchos de ellos como así ya he indicado a varios de los seguidores del blog en las diferentes Redes Sociales, fundamentalmente LinkedIn. En este se incluyen conceptos íntimamente relacionados con el de límite elástico que vuelvo a incluir para que os resulte más sencilla la comprensión del último más orientado a

    Esfuerzos y Momentos en Maquinaria,

    que siempre existen y son los causantes de múltiples fallas:

    • Fatiga en Componentes y deterioro prematuro
    • Ruidos y consumos eléctricos excesivos
    • y un larto etcétera

    Pese a que el contenido matemático es árido, seguro que te ayuda a simplificar mentalmente tus procesos de mantenimiento y control de maquinaria (pdf adjunto).

    esfuerzos en bombas centrifugas

    Como te decía al inicio del post el mundo petrolero trabaja fundamentalmente con bombas centrifugas, y pese a que sean de muchas y variadas configuraciones, no creo pecar de pretencioso queriendo establecer una lista de los fallos más frecuentes encontrados en el seguimiento por mantenimiento predictivo. Pero para entender donde hemos de centrar nuestro

    Mantenimiento de Bombas Centrifugas

    hemos de contextualizar la entrada y lista subsiguiente. Por la elevada criticidad de estos activos es habitual que presenten frecuencias de chequeo no elevadas (por su elevado coste de oportunidad), lo que redunda en la necesidad de automatizar lo más posible la toma de medidas e inspecciones. En ese sentido ya se ha comentado con anterioridad en las entradas de filtrado de datos o bomba multietapa ciertos procedimientos para mejorar los tiempos de mantenimiento, si bien desde un punto de vista más general convendría:

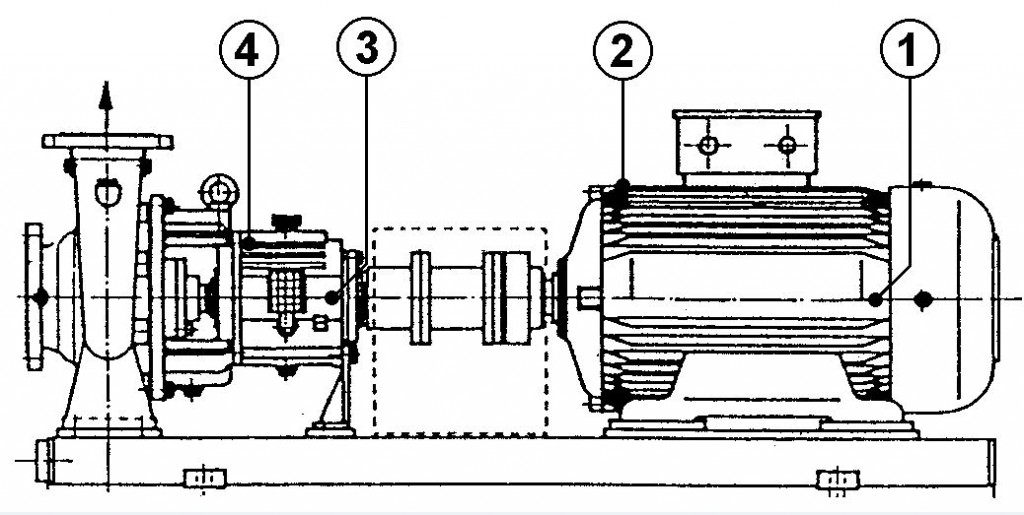

    • Crear plantillas para el Análisis Predictivo de Bombas.

    Las bombas centrifugas presentan un funcionamiento similar: interacción de componentes repetitivas por hidrodinámica, aleatorias por su comportamiento centrífugo de cierta amplitud respecto a otros problemas mecánicos convencionales como desequilibrio, desalineación, rodamientos, … Ello obliga a una configuración tipo que habitualmente incluye la necesidad de comparar entre máquinas de similar familia y operación.

    Estas plantillas son perfectamente exportables de una planta u otra dentro de una misma compañía, o entre diferentes empresas lo que permite crear elementos de control standard, además de posibles referencias de benchmarking.

    • Desarrollar Check List Específicos

    Cada tipo de máquina puede presentar una serie de defectos visuales o sensoriales, por eso el trabajo con tus técnicos de mantenimiento de bombas centrifugas en la elaboración de un standard ayudará a crear un aprendizaje específico, además de aumentar la flexibilidad en la mano de obra de tu departamento. Ello es perfectamente posible sin más que entender la específica funcionalidad del activo como así se indicó en la entrada mantenimiento de ventiladores.

    Del mismo modo que con el punto anterior nada impide que este conocimiento lo compartas con otras áreas de mantenimiento de tu empresa o partners de tu compañía. Estos pequeños nichos de conocimiento son perfectamente entendibles y valorables por cualquier de dirección de producción o ingeniería.

    • Orientar el análisis de fallos hacia la Causa Raíz de los Problemas

    Los fallos en bombas centrifugas generan perdidas en la eficiencia de equipos e instalaciones, por lo que no será suficiente con detectar una y otra vez el mismo fallo sino que tendrás que buscar y eliminar las causas evitando así su aparición futura.

    La aplicación de metodologías específicas para ello resultaría ampliamente recomendable, si bien lo más crítico sería definir qué personas han de participar en cada una de las sesiones, pues en muchos casos es conveniente incluir a personas que estén trabajando más allá del área de mantenimiento (compras o ingeniería por poner un ejemplo).

    mantenimiento de bombas centrifugas e ingenieria

    En muchas empresas sí existe el contexto anterior, si bien existen deficiencias sobre todo en los puntos primero y tercero. En relación al primero las bases de datos han evolucionado notablemente así como los software y son muchas las industrias que no han adaptado sus configuraciones a las tecnologías actuales, y en lo que concierne al tercero el análisis de causa raíz se sigue realizando sin metodologías formales y sin una planificación adecuada de los objetivos y alcance deseados.

    Pero evidentemente en mi trabajo como consultor externo en mantenimiento de bombas centrifugas sí han sido estos los planteamientos en los que se han realizado cada uno de los diagnósticos, presentándose a continuación una lista de

    Fallos en Bombas Centrifugas

    contextualizada a la industria petrolera y con una gráfica tipo de cada uno de ellos:

    Problemas Hidrodinámicos de Flujo

    Es habitual que muchos equipos trabajen fuera de las condiciones requeridas por el fabricante (recordar entrada caudal de bombas centrifugas) generando vibración elevada, ruido y perdida de eficiencia. Este problema se manifiesta en forma de vibración elevada a una frecuencia igual al número de alabes de la bomba multiplicada por la velocidad de giro.

    En estos casos hay que hablar con cada planta, analizar los porqués y frecuencia de esos modos de operación y valorar las consecuencias que ese fenómeno pueda estar teniendo en variables críticas para el proceso de planta. En base a todo ello y a los datos ya existentes en el programa de mantenimiento predictivo, se ha de establecer una prioridad y severidad de actuación.

    Gráfico Tipo

    graficas mantenimiento de bombas centrifugas

    (Gráfico correspondiente a bomba que gira a 3000 rpm, y la medida se ha tomado en la dirección perpendicular a la descarga)

    Cavitación

    Fenómeno que se produce por aparición de microimpactos al formarse burbujas al bajar la presión de aspiración del líquido bombeado. Suelen ser problemas asociados a un incorrecto Diseño de la Instalación, y se generan componentes aleatorias con ruido típicamente en el rango audible si bien habría que matizar que existen diferentes niveles de severidad en el problema.

    Es conveniente reforzar el análisis de causa raíz para evitar el mantenimiento de bombas centrifugas por esta problemática en particular. Las consecuencias son deterioro prematuro de componentes y perdida de eficiencia en la instalación.

    Para los que seáis consultores de Mantenimiento os recomiendo activamente implicaros en los aspectos de rediseño e ingeniería de estos fallos ampliando vuestra valía como especialistas en mantenimiento, a la vez que os implicáis más en la problemática de cada uno de vuestros clientes.

    Gráfico Tipo

    cavitacion y mantenimiento de bombas centrifugas(gráfico tomado por ultrasonido en cuerpo de rodamientos de la bomba – 1 segundo de grabación)

    Desgaste en Rodamientos

    Problema ampliamente frecuente, no sólo en este tipo de industrias o maquinaria. En el caso concreto de las bombas centrifugas pueden encontrarse dificultades para su detección de manera precoz, si bien lo más importante es determinar los factores que puedan influir en una mayor o menor velocidad de avance al fallo. Entre ellos cabría citar sobrecarga, calidad de la lubricación, número de arranques-paradas en la bomba, …..

    Estos últimos fenómenos son en muchos casos la propia Causa de los Fallos por lo que un detallado seguimiento puede servirnos como criterio técnico para futuros procesos de Mejora o Rediseño.

    Gráfico Tipo

    ejemplo para mantenimiento de bombas centrifugas

    (Gráfico de defecto en rodamiento de bomba – espectro de gSE)

    Problemas Estructurales

    Como en el caso anterior se trata de un problema extrapolable a otros tipos de equipos e industrias, si bien en este caso hay que buscar los problemas en la falta de rigídez o excesiva flexibilidad de las Cimentaciones Soporte. Lo más crítico para una adecuada detección y seguimiento es valorar la posible existencia de Problemas Adicionales que puedan acelerar su deterioro o sean consecuencia de la problemática anterior.

    En el caso de las bombas por su fácil mantenibilidad es recomendable llevar al mínimo otras fuerzas que mayorizan las consecuencias y la manifestación de los problemas en la base como la desalineación y el desequilibrio, minorando nuestros costes directos de mantenimiento al menos en un corto-medio plazo y permitiendo un más adecuado diagnóstico de la problemática existente en la base.

    Gráfico Tipo

    mantenimiento de bombas centrifugas

    (gráfico de espectro de una bomba con problemas de flexibilidad en la base – medida en la dirección horizontal)

    Bueno, pues estos son los problemas más frecuentes que me he encontrado en mis trabajos en el Sector Petrolero, son pocos por lo que te animo a mejorar el

    Mantenimiento de Bombas Centrifugas

    desde ya. Como ya sabes en el trabajo con la maquinaria se requiere tiempo para ganar credibilidad pues los fallos afortunadamente sólo aparecen en un pequeño porcentaje de equipos. Piensa cuántos ahorros te produce cualquiera de las detecciones mostradas con anterioridad y los esfuerzos requeridos para ello.

    Seguro que te compensa !!!!!

    La inversión en equipos y especialistas es necesaria, que duda cabe, si bien puedes optimizarla vía la subcontratación inicial de consultores externos que te transmitan el conocimiento y metodología necesaria, te animen y formen en el proceso y ejerzan un efecto catalizador para tus Proyectos y Personal de Mantenimiento.

    Espero que este boletín te haya gustado despidiéndome hasta el siguiente, ya sabes dentro de un mes. boletin sobre mantenimiento de bombas centrifugas

  • Analizador de Vibracion

    Analizador de Vibracion

    En una reciente publicación de la revista Maintworld (lista de enlaces del portal) se menciona la introducción de un nuevo analizador de vibracion por parte de la firma Allied Reliability. Estos dispositivos se usan para la recolección programada de medidas en el contexto de sistemas de mantenimiento predictivo, comentando al final del artículo la experiencia personal vivida para el tránsito del colector Dataline IS al Enpac Ex, ambos de la firma Entek-Rockwell Automation.

    necesidad del analizador de vibracion

    El artículo traducido, Next Generation of Data Collection, habla sobre la compañía

    Allied Reliability Group,

    empresa ubicada en Estados Unidos y referencia del mercado del fiabilidad y predictivo a nivel mundial. Tienen oficinas y servicios de franquiciado en análisis de vibracion, no sólo en Norte América sino también en Europa dado que disponen de muchos contratos de distribución con las más importantes multinacionales americanas.

    lilderazgo en analizador de vibracion

    Distribuyen fundamentalmente servicios, si bien en épocas más recientes han ampliado su catálogo al mercado de productos para monitorizado (software y hardware).

    (Mi contacto personal con esta empresa se produjo en el contexto indicado en la entrada de gestion de contratos actuando como franquiciado, consistiendo mi relación comercial con ALLIED RELIABILITY GROUP en ofrecer la garantía de un determinado modo de explotación en los servicios de monitoreo por vibracion, propios e imagen de marca de su empresa en el mercado.)

    Pues bien esta compañía ha desarrollado una

    Nueva Generación de Analizador de Vibracion.

    El nombre de esta nueva línea de productos es AR-C10, y se trata de un hardware económico, eficiente y fácilmente escalable por parte del cliente.

    nuevo analizador de vibracion

    El lanzamiento de este producto tuvo lugar el pasado mes de Abril en el contexto de la feria Antwerp Expo. Este dispositivo permite una medición multitecnología, combinando datos de

    vibracion, ultrasonido, termografía, análisis de circuito motor, y vibración de no contacto.

    Según el director del Grupo (Dirk De Nutte) en el mundo del Mantenimiento y la Fiabilidad ha habido poca innovación en los últimos 20 años, siendo este un analizador que permite su implementación en diferentes industrias independientemente de su tamaño o localización.

    El producto ofrece las siguientes funcionalidades:

    • Interfaz de Usuario
    • Simple proceso de Almacenamiento de Datos

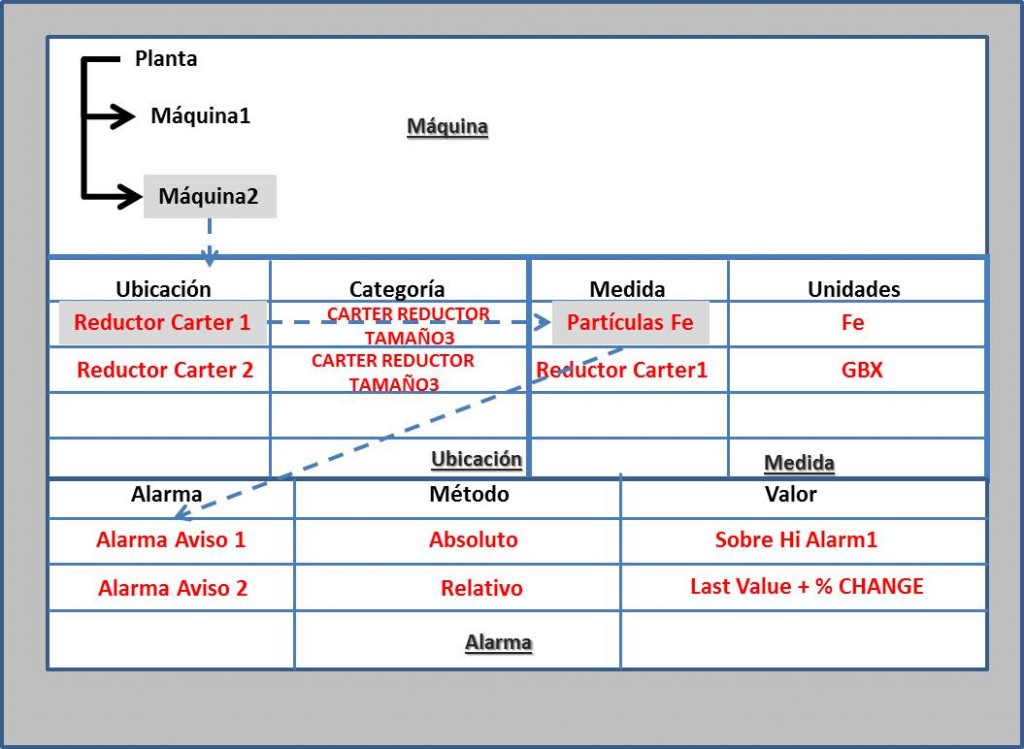

    • Gestión y generación de Alarmas
    • Capacidad para Modelos de Diagnóstico Remoto
    • Gestión de Rutas

    El software y analizador de vibracion AR-C10 permiten una integración completa de los programas de monitorizado de condición con sistemas ERP como SAP, Máximo u Oracle.


    Como veréis en los comentarios posteriores la principal demanda del mercado en estos sistemas es la posibilidad de:

    1. Adquirir datos de diferentes tecnologías.

    2. Disponer de sistemas de aviso y diagnóstico en base al histórico de vibracion u otras técnicas de control.

    Este analizador ofrece ambas añadiendo la posibilidad de realizar diagnóstico remoto, seguramente basándonos en comunicaciones con protocolos tipo WIFI o 3G, pudiendo comunicarnos con otros adquisidores o sensores de nuestra planta o quizás incluso de otras ubicaciones. Sin embargo, mi recomendación general sería valorar la combinación de funcionalidades combinadas de los paquete software y hardware, pues en la actualidad la importancia conceptual del primero es superior.

    Es ese contexto en el que se produjo el siguiente

    Caso Histórico

    sobre un cambio en el analizador de vibracion en uno de nuestros clientes en el Sector Químico. En esta industria es necesario la Certificación ATEX para el uso de equipos electrónicos de control y mejora de procesos por lo que en esas fechas utilizaban el

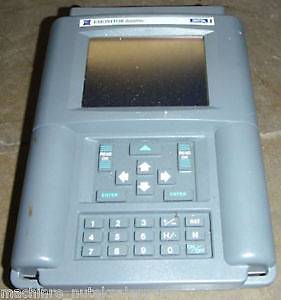

    Dataline IS,

    dispositivo plenamente funcional desde los años 80 del pasado siglo y la primera década de este. Sus características más destacadas se enumeran a continuación:

    analizador de vibracion viejo

    • Rango de Frecuencias de Muestreo de 0.1 Hz a 40 Khz, líneas hasta 6400.
    • Uso de Tarjetas de Memoria Adicionales.
    • Posibilidad de realizar Medidas Fuera de Ruta.
    • Batería Ni-Cad recargable.
    • Detección de Señales Dinámicas RMS, Pico, Pico-Pico; promediados Lineal, Exponencial, RMS, …. ; ventanas de muestreo Hanning, Hamming, …..
    • Rango dinámico de 85 dB.
    • Índice de Protección IP65.
    • Comunicación Analógica (RS-232) con un máximo de 115.2 KiloBaudios.

    El equipo se vendió bastante en España por su particularidad Ex si bien tenía un problema fundamental:

    Tamaño

    25.4*18.3*7.1 cm. Estas dimensiones no eran excesivas en la fecha de su fabricación (años 80), pero sí en la época en que se hizo la migración a un nuevo adquisidor.

    Peso

    1.95 Kgs . El equipo era pesado incluso para su época de fabricación, fundamentalmente su batería, lo que dificultaba su uso para grandes rutas en términos de tiempo y distancia.

    Esta planta decidió cambiar su analizador de vibracion en un momento en un momento de éxito de su Programa de Predictivo, por los trabajos detallados en la entrada de optimizacion de procesos productivos, por uno de características superiores pero que mantuviera la deseada certificación Intrínsecamente segura.

    En aquel momento la firma Entek solo disponía otro en el mercado, el

    Enpac Ex.

    Se trata de un colector de la familia Enpac, todos desarrollados sobre Windows CE, caracterizada por una fuerte ergonomía y ligereza en su diseño sin perder ninguna de las funcionalidades básicas que se le exigen a un analizador de vibracion:

    • Rango Dinámico
    • Posibilidades y Características para la Conversión Analógico-Digital

    Se podría añadir una tercera, velocidad de procesamiento de datos, pero esta ha ido mejorando con las mejoras en los microprocesadores usados por el analizador para la realización de los algoritmos FFT (fast fourier transform, recordar entrada y tutorial sobre el espectro de vibracion).

    analizador de vibracion viejo

    El equipo ofrecía las siguientes capacidades:

    • Conversión Analógico-Digital Frecuencia 40 Khz, 12.800 líneas
    • Tarjetas Externas  de Memoria adicionales
    • Opción Fuera de Ruta
    • Baterías Ión-Litio Recargables
    • Detección de señales RMS, Pico, Pico-Pico; diferentes tipos de promediado; ventas de muestreo Hanning, Hamming, ….
    • Rango dinámico 90 dB
    • Índice de Protección IP65.
    • Comunicación Analógica (RS-232) con un máximo de 115.2 KiloBaudios

    Como veis, pese a las no malas características del Dataline, este nuevo analizador de vibracion ofrecía mejoras en las propiedades más importantes exigibles a este tipo de equipos. Pese a ello lo más importante era que mejoraba los 2 principales problemas del anterior, a saber:

    Tamaño

    200*130*50 mm. Una auténtica pasa de analizador pues se podía llevar adherido al cinturón, usando un lápiz para manejar la pantalla táctil usada en Windows CE para el movimiento entre las diferentes utilidades.

    Peso

    700 gr. Un paso adelante indudablemente para cualquier empresa que deseara cargar rutas de importante tamaño para la medida vibracional.


    Pese a que el cambio parece justificado a nivel técnico también debe valorarse el

    Coste Económico,

    que es importante y, pese a ser justificado por los ahorros en el sistema de predictivo, se han de valorar:

    • Posible obtención de un valor de reposición por el viejo activo, algo inicialmente no previsto, como se indica en la entrada de Valor de Reposicion.
    • Compatibilidad y tránsito en la base de datos de predictivo desde el viejo al nuevo analizador.

    Este último punto resulta clave pues los

    Software de Predictivo

    ofrecen multitud de funcionalidades pensadas para cualquier analizador de vibracion (diferentes fabricantes y períodos temporales), debiendo estar la configuración de cada base de datos optimizada para el existente en cada momento.

    En este caso concreto se habla del tránsito entre 2 analizadores con 20 años de diferencia con un importante desarrollo en electrónica, lo que redunda en un mayor catálogo de:

    • Filtros, Paquetes de Frecuencias Máximas y Número de Líneas, ….

    que es conveniente actualizar para el nuevo analizador de vibracion pues redundará en un más eficiente sistema de mantenimiento.

    Este trabajo puede llegar a ser intensivo en tiempo consumido por el número de puntos, y por requerir formación en el nuevo colector (incluida habitualmente en el precio de adquisición), y se debe valorar cuanto tiempo dedicará nuestro analista o ingeniero a la adecuada reparametrización del la base de datos. Si los tiempos son excesivos es conveniente valorar la opción de

    Subcontratar Especialista

    pudiendo aprovechar su visita para las diferentes dudas que siempre existen en mantenimiento en la medida que área de staff o asesoría técnica.

    En definitiva el

    Analizador de Vibracion

    no es más que un medio, nunca un fin para conseguir nuestros logros y objetivos. Nunca ha de ser la causa de un mal o inadecuado resultado de nuestros sistemas de ingeniería de mantenimiento; se debe buscar un adecuado ratio costo / beneficio inicial para valorar adecuadamente cualquier primera inversión.

    coste analizador de vibracion

    Para el cálculo del:

    Costo

    simplemente contacta con tus proveedores de vibracion y analiza técnico-económicamente cada una de las propuestas apoyándote en los aspectos aquí mencionados.

    Beneficio

    ten en cuenta el coste (o penalización) de la alternativa a la actividad de mantenimiento, es decir, cuanto nos ahorramos por mantener nuestros equipos como así detallamos en la entrada de costes de oportunidad.

    También puedes calcular el plazo de

    Retorno de Inversión o ROI

    para lo que debes valorar la relación Beneficio / Costo, es decir, el inverso de la anterior, que deberás ponderar con tus objetivos o métricas de departamento.

    Pese a la complejidad de lo anterior nunca olvides la moraleja y verdadero aprendizaje que quiero aportar con la entrada:

    «La Obtención de Beneficios por el Mantenimiento de los Equipos me permitirá mejorar y actualizar mis Recursos y Materiales futuros»

    Bueno, pues hasta aquí esta entrada. Pero seguro que tienes experiencias o comentarios en relación a su contenido; si es así, no dudes en usar la sección de comentarios. Si estas interesado en cualquier tipo de formación o asesoría sobre el particular no dudes contactar conmigo para cualquier soporte presencial u online.



  • Analisis de Vibraciones Mecanicas

    Analisis de Vibraciones Mecanicas

    Uno de los aspectos que es de vital importancia a la hora de afrontar cualquier proceso de optimización en maquinaria es caracterizar sus vibraciones mecanicas. Para ello se ha de conocer el funcionamiento del equipo y analizar cuáles serían las fuerzas que actuan y los patrones de movilidad generados.

    analisis de vibraciones mecanicas en industria

    En el contexto del Sector Papelero, y dado que en entradas previas de la etiqueta ya se habló de rodillos, agitadores y baja velocidad, afrontaremos en esta ocasión el analisis de vibraciones mecanicas en los Refinos, equipos auxiliares de los procesos seguidos en la Máquina de Papel. Pero antes de entrar al meollo daremos una lista de

    Pasos para Analisis de Vibraciones Mecanicas

    que serían comunes independientemente del tipo de equipo elegido, si bien se contextulizarán a la máquina en estudio:

    • Funcionamiento

    Se ha de conocer cuál es la función y modo de operación del equipo; en este caso concreto el

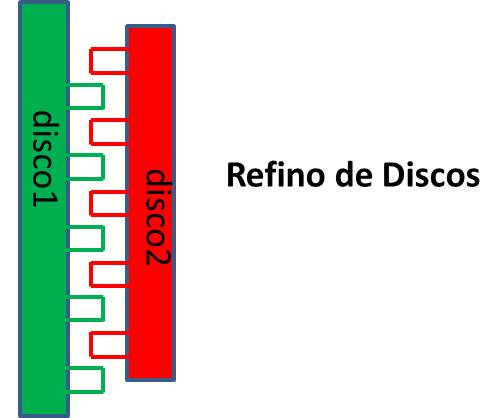

    Refino de Discos MP1

    se usa para refinar la fibra de papel mediante la separación de la micro fibrilla del resto de componentes de la pasta. Para ello se usan 2 platos ranurados que retienen el material de menor gramaje en sus dientes dejando pasar al material más pesado hacia el plato exterior. Aquí lo tenéis representado de manera esquemática:

    funcionamiento y analisis de vibraciones mecanicas

    Si no es entiende bien en el croquis los discos presentan diferentes diámetros, girando el 2 y estando estático el 1 de tal modo que el material pesado circula entre ambos hacia la tobera de salida; el menos pesado queda retenido en las pestañas del disco 1 y 2 pero nunca circularía entre ambos.

    • Componentes

    Si bien se encuentra íntimamente relacionado con lo anterior se ha de conocer el detalle de qué componentes presenta el equipo. En este caso concreto serían:

    Motor Eléctrico

    Se trata del accionamiento, en este caso es de velocidad fija (1500 rpm).Sobre él se monta un acoplamiento para transmitir el giro al resto de elementos.

    Reductor

    Existe una reducción de potencia para garantizar el adecuado par mecánico en el sistema de separación (ya sabéis inversamente proporcional a la RPM) reduciendo la velocidad a la mitad más o menos en relación a la existente en el motor. De igual manera monta un acoplamiento para transmitir el giro al resto de componentes.

    Refino

    El sistema anteriormente representado gira a 730 rpm y presenta además un cuerpo de apoyo con 2 rodamientos y la propia carcasa en la que se monta el disco 1 representado anteriormente además todo el sistema de toberas para la salida del material. Todo el equipo se apoya en una bancada de hormigón rígida.

    configuración para vibraciones mecanicas

    Obviamente este punto presenta su importancia pues

    las vibraciones mecanicas se transmiten,

    y mucho, en el sentido transversal de cualquier cadena cinemática.

    • Datos Técnicos

    Si hasta ahora teníamos la foto y nombre del sujeto (imaginaos que estuviéramos realizando un DNI de la máquina) el siguiente paso sería dar la dirección, teléfonos, …. En este caso sería concretar los datos de velocidad, potencia, rodamientos, ….

    Velocidad

    El motor gira a 1500 rpm, el reductor de 2 ejes tiene como velocidades 1500 y 750 mientras que el refino tiene 750.

    Potencia

    Puede ser relevante conocer la potencia del motor que en este caso es de 60 Kw

    Apoyos

    La parte rotativa obviamente se apoya en la carcasa mediante rodamientos en toda la cadena cinemática.

    Otros

    Son importantes si bien el encabezado lo generalizo con un «despectivo» otros, pues hablaríamos de:

    Impulsor del Refino

    Ya se mostró el croquis con anterioridad si bien cabría indicar que el número de ranuras es del orden de 50, contándolas en el repuesto existente en almacén.

    Rotores del Reductor

    En este caso un juego de piñón corona pero no se conoce el número de dientes en ninguno de ellos si bien suele ser elevado (en la corona podría tener 75-80).

    Dientes en el Acoplamiento

    Nos referimos al elemento de unión entre ejes de motor y reductor, y reductor y Refinador que no se conoce pero que no será elevado (se trata de acoplamiento de tacos y láminas respectivamente).

    Dientes en el Refino

    Para transmitir el giro desde el eje motriz al disco de refino se monta un pequeño piñón que engrana con la corona montada en el disco con un número elevado de dientes (contándolo en almacén 120).

    analisis de vibraciones mecanicas

    A partir de aquí podríamos definir los

    Patrones de Comportamiento Vibracional

    para lo que simplemente se han de establecer las fuerzas que actuarían en el equipo que ya conocemos tan bien. Cualquier fuerza presenta un comportamiento en relación al giro de la máquina, siendo su comportamiento explicado con anterioridad en la entrada movimiento armonico simple, es decir un fenómeno oscilatorio que presenta una determinada frecuencia de oscilación. Esa será la variable que se trate de caracterizar a continuación.

    En base a todo lo anterior podemos decir que aparecen fuerzas debidas a:

    • Rotores

    Cualquier rotor de los que aparecen anteriormente puede desequilibrarse por perder o ganar masa puntualmente. En ese caso la fuerza (ondulatoria) presenta una frecuencia igual a la velocidad de giro de cada componente desequilibrado.

    • Elementos de Unión

    En todo elemento de unión puede producirse tensión o torsión por un mal montaje o una incorrecta alineación de ejes. En estos casos las fuerza (ondulatorio y pulsante) se manifiestan a frecuencias iguales a la velocidad de giro y al doble de esta. (obviamente esto para cada componente en estudio).

    • Sistemas de Apoyo

    Los rodamientos presentan su propia velocidad de giro si bien en cualquier caso las fuerzas aparecen en forma repetitiva y pulsante a frecuencias que oscilan desde la mitad de la velocidad de giro a 6 veces esta. (para cada eje analizado).

    • Otros

    Lo mismo de antes, sin ánimo de quitar importancia aquí entrarían en juego el resto de componentes: dientes de engranajes de transmisión, elementos de refino, ….

    Engranajes

    Aparecen componentes de esfuerzo repetitivos a a frecuencias de valor el número de dientes multiplicado por la velocidad de cada eje.

    Refino

    En este caso el número de ranuras es el mismo en disco 1 y 2, 45, y aparecerían fuerzas repetitivas de frecuencia 45 veces la velocidad de giro del eje del refino.

    En este punto ya casi tenemos el estudio completado, dado que

    conocida la fuerza se conocen las vibraciones mecanicas

    pues estas que no son otra cosa que la respuesta del sistema soporte ante este paquete de excitaciones.

    Ya explicamos en la entrada indicada con anterioridad (movimiento armonico simple, no repitiendo el enlace para que no me penalice San Google) que cuando se componen fuerzas que presentan la misma base de frecuencia (en este caso la velocidad de giro de cada eje) se producen fenómenos de suma lineal de todos los fenómenos de excitación. Por otro lado nuestro sistema soporte es rígido absorbiendo parte de la energía de la vibración y pudiendo considerarse que no existe excesiva transmisión residual entre componentes.

    influencias en analisis de vibraciones mecanicas

    Por ello ya podríamos indicar cuáles serían las

    Vibraciones Mecanicas del Refino MP1

    mostrándose sólo aquellas que son perfectamente conocidas en términos de la frecuencia que presentaría la movilidad respuesta del sistema soporte.

    Desequilibrio

    Frecuencia 1500 cpm motor, y 750 cpm Refinador. Olvidamos la reductora pues no es habitual que presenten este problema.

    Desalineación

    Frecuencia 1500 y 3000 cpm motor y 750, 1500 cpm Refinador. Teniendo en cuenta que la reductora va a generar vibración en alta frecuencia la desalineación se detectaría en esa zona y su caracterización excede el alcance de esta entrada.

    Problemas en Refino

    Frecuencia 45×750 es decir, 33750 cpm por incorrecto trabajo en el proceso seguido por el equipo.

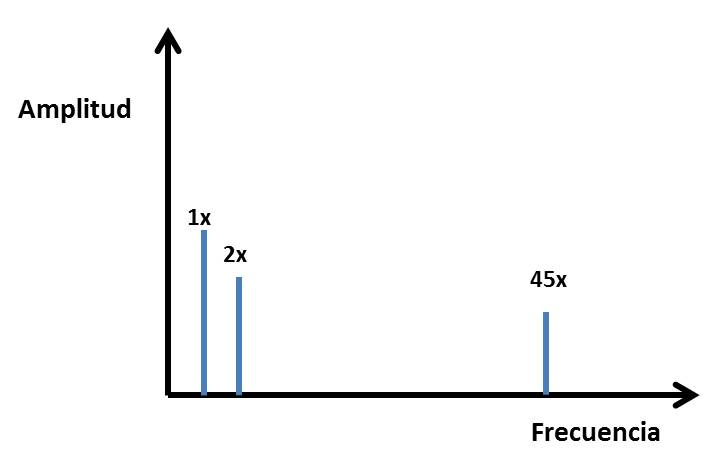

    Es decir que el espectro firma característico sería (recordar la entrada espectro de vibracion):

    espectro de analisis de vibraciones mecanicas

    Comentaros como parte final del artículo que este problema se presentó en uno de los Refinos seguidos en un

    Programa de Mantenimiento

    de la industria papelera.  En él se controlaban 2 equipos como el analizado hasta ahora, de idénticas características y en el que tras una serie de medidas de vibración se detectaron alarmas en base a los niveles establecidos por comparativa entre equipos (recordar la entrada control de turbinas de aireación en este sentido) de tal modo que los

    Niveles Existentes en Refino MP1 triplicaban los del  MP2

    El analisis de vibraciones mecanicas concluyó que la diferencia radicaba en la amplitud del pico a 45x asociado a fenómenos de incorrecta operación.

    ¿Como plantear la Recomendación?

    Es decir ante la problemática existente y plantearse cómo reducir esos niveles de vibración que indudablemente afectaban al rendimiento del equipo. En este sentido tras la conversación mantenida con el cliente (se trataba de un sistema de consultoría remota) se pensó en la posibilidad de un deterioro en el sistema de calado del disco móvil en el eje (pequeño piñón) y/o problemas de holguras en rodamientos soporte, de tal forma que los

    2 discos no se situaban perfectamente concéntricos generando esa elevada vibración por proceso.

    Y así fue, pues las medidas posteriores a la revisión indicada (cambio del piñón de calado) y alineación así lo confirmaron. Obviamente para la realización de tal diagnóstico se contó con más información sobre analisis de vibraciones mecanicas en rodamientos, alta frecuencia y otros pero que no tienen mayor sentido plantear en esta entrada que pretende mostrar la metodología y datos necesarios para caracterizar

    el Patrón de Vibraciones Mecanicas en cualquier Equipo Rotativo

     Bueno, pues hasta aquí la entrada de esta semana esperando que puedas utilizarla para entender las

    Vibraciones de tus Equipos Rotativos,

    y no sólo eso sino para identificar en consecuencia las metodologías más adecuadas para su seguimiento. Así en más de una ocasión nos hemos encontrado con departamentos de mantenimiento donde las bases de datos se encontraban incorrectamente configuradas para detectar todos los patrones de vibraciones mecanicas que pudieran aparecer en sus equipos. Los motivos, simplemente falta de concienciación sobre varios de los aspectos aquí planteados, y en otros casos simplemente no disponer de la documentación técnica.

    Este segundo caso es menos grave pues como sabéis existen tablas de diagnóstico para interpretar los diferentes problemas vibracionales, sin que sea preciso conocer con este nivel de detalle las características de cada equipo. Por eso sería conveniente que aplicaras esta metodología para conocer todos los patrones posibles de vibraciones, que se registrarán y se tomarán las medidas adecuadas para mejorar los elementos inadecuados detectados en el proceso (falta de datos sobre rodamientos, acoplamientos, …). De ese modo ganarás tiempo en todos los trabajos futuros de predictivo, además de un mayor grado de calidad en tus analisis de vibraciones mecanicas.

    Piensa que calidad no es sólo detectar un problema sino saber comunicarlo con datos y certeza a gestores de producción y planta, pues no has de olvidar que

    Mantenimiento es fundamentalmente Asesoría y Comunicación.

    Me despido hasta la próxima entrada, no sin antes pedirte que aportes tus comentarios o experiencias sobre el particular  e indicarte que si quieres que te mejore alguno de los aspectos indicados en la entrada no tienes más que ponerte en contacto con mi dirección de correo.

    soporte en analisis de vibraciones mecanicas

  • Motores de Corriente Continua

    Motores de Corriente Continua

    Los motores de corriente continua representan una excepción dentro de la industria, puesto que casi todos los accionamientos de tipo eléctrico ya utilizan maquinaria alterna asíncrona.

    motores de corriente continua

    A pesar de ello siguen existiendo para maquinaria de ciertas características, siendo muy habitual que se utilicen para su mantenimiento revisiones basadas en calendario, por lo que resultará de gran utilidad para todos los usuarios del sector mostrar técnicas que permitan diagnosticar y monitorizar el estado de condición de estos activos. El artículo se iniciará con una breve explicación teórica sobre este tipo de equipos.

    Motores de Corriente Continua

    Clasificación

    Se trata de máquinas eléctricas rotativas que sirven para transformar bien:

    Energía Mecánica en Eléctrica

    Generadores de continua, apenas utilizados pues cuando se precisa de continua se rectifica directamente la corriente de alterna de salida de los alternadores Los generadores se ven con frecuencia en la vida cotidiana, por ejemplo, el generador de la luz de la bici, las antiguas dinamos de los coches, ….

    Energía Eléctrica en Mecánica

    Motores objeto de la entrada. Los motores se utilizan en los trenes de laminación, o la tracción eléctrica en Ferrocarriles (en España se realiza a 3000V de continua), o en trenes metropolitanos «Metro» (a unos 600-1000V), al necesitarse de velocidad variable y elevado par de arranque.

    Elementos Constructivos

    Los motores de corriente continua presentan tres grandes elementos constructivos:

    Estator

    Parte estacionaria, formada en este caso por un paquete de conductores finos, por los que se hace circular una corriente continua, generándose así un campo magnético que se cierra por el propio bobinado (este debe cerrarse sobre sí mismo).

    Rotor

    Parte giratoria, formada en este caso por ranuras en el que se aloja un devanado de bobinas, lo que se conoce como circuito inducido, y que al igual que el del estator debe cerrarse sobre sí mismo.

    Colector y Escobillas

    Los extremos de las bobinas del rotor se conectan a un colector, formado por semianillos conductores aislados entre ellos, y que es solidario al rotor de la máquina (gira con él). Se usa para establecer contacto entre los dos bobinados mediante el uso de las escobillas, dispositivos de grafito ubicados en el estator de la máquina.

    Principio de Funcionamiento

    Se tiene un conductor curvilíneo, el rotórico, por el que circula una corriente eléctrica sometido a la acción del campo magnético del estator (también llamado de excitación), induciéndose según la ley de Faraday / Lenz una fuerza electromotriz en el circuito rotórico (que llamaremos desde ahora inducido), apareciendo, por la interacción entre ambos campos, un par de fuerzas, un momento y el giro en el motor.

    Gráfico Explicativo

    motores de corriente continua

    Conceptos en Motores de Corriente Continua

    Campo magnético en el Entrehierro

    Obtenido por la circulación de la alimentación de continua por el circuito cerrado del estator. Para visualizar su valor la mejor manera es rectificar la superficie exterior del rotor comenzando desde el punto A y someterla a la interacción con los polos Norte y Sur, por lo que se tiene un campo de similar valor pero diferente sentido:

    estator de motores de corriente continua

    Campo Magnético del Rotor

    Es generado por el campo eléctrico existente en el rotor cuando se cierra el circuito mediante el contacto de las escobillas con el colector de anillos, siendo por tanto su dirección la coincidente con esa generatriz de contacto.

    Por otro lado, este campo presentará la siguiente forma representándose frente a la rectificada de la superficie del rotor (en discontinuo su forma en el estator):

    rotor en motores de corriente continua

    Campo resultante

    El campo resultante, por tanto, se desplaza respecto de la dirección N-S original por lo que el campo generado por las escobillas se opone en cierto modo al total (valores distinto de cero al proyectar sobre la línea discontinua roja).

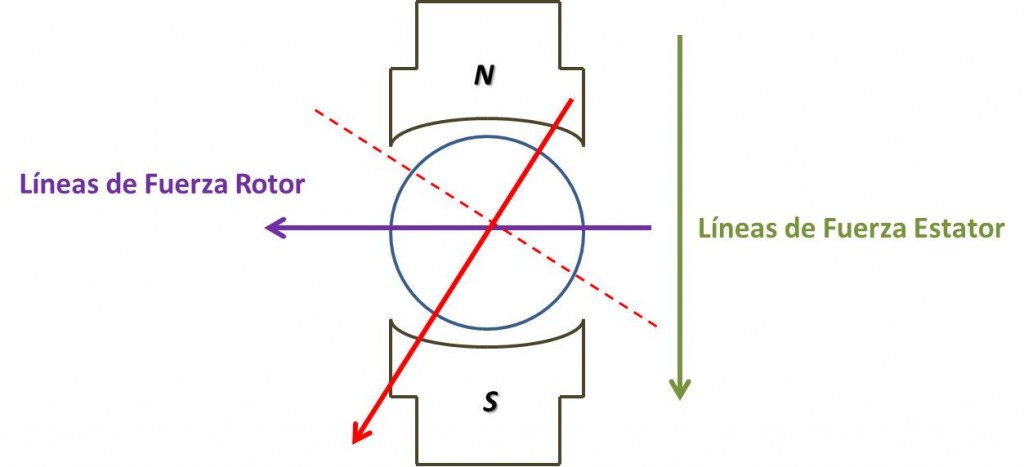

    fuerzas en motores de corriente continua

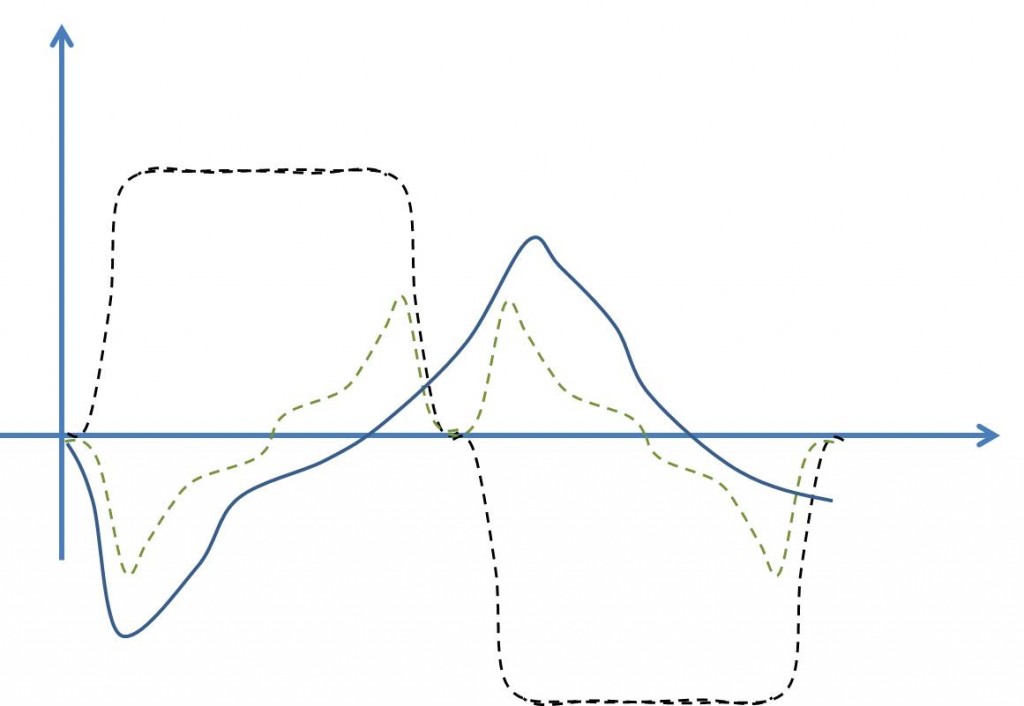

    Sumando los campos individuales de la figura anterior obtendremos el resultante, mostrándose su forma aproximada:

    campos en motores de corriente continua

    La forma es lo de menos pues lo importante es que el campo ya no es uniforme lo que puede generar daño en ciertos elementos como el colector de delgas pues está diseñado para los máximos voltajes pero muchas veces se utiliza con menos, por lo que está subdimensionado. Por otro lado, por las escobillas (de Cu) no pasa siempre el mismo voltaje produciéndose chispas y fatiga en las mismas, siendo habitual tener que cambiarlas por deterioro prematuro.

    Esto se sabe, y en muchos motores de elevada criticidad y responsabilidad se ubican las escobillas en las posiciones orientadas a la dirección del campo resultante donde se tendrán lecturas más uniformes. Pero este es, sin lugar a dudas uno de los grandes problemas de estos equipos, los elementos de conmutación; seguro que lo sabéis si habéis trabajado con motores de corriente continua.

    Esta sería la parte de teoría, obviamente daría para otra entrada determinar el tipo de conexión utilizada entre los devanados, … En el caso del ejemplo que se muestra a continuación se trata de una excitación en serie entre los bobinados de inducido y estátor.

    Ensayos en Motores de Corriente Continua

    Los ensayos se realizaron a unos motores de caja de laminación en una siderurgia. Los datos que se nos aportaron fueron:

    Caja de Laminación 16

    • Motor Fabricante Ansaldo Tipo GH56505KI
    • Circuito de Armadura 400 V 2680 A 1000 Kw
    • Circuito de Campo 212 V / 23 A
    • 18 Hz de RPM nominales

    Caja de Laminación 13

    • Motor de Características similares al anterior

    Se realizaron todos los ensayos con carga en el motor, y suficiente (por encima del 70%):

    Ensayo de Potencia

    Esta prueba visualiza las ondas de consumo y tensión de alimentación en ambos circuitos que llamaremos:

    Circuito de Armadura (estatórico)

    Circuito de Campo (rotórico)

    Se pueden capturar ambas ondas desde el cuadro de arranque del motor, algo común pues resulta imposible el acceso a bornas principales. Las pinzas utilizadas son sondas de Efecto Hall para medidas de corriente, y pinzas de tensión convencionales (tipo cocodrilo). Este test permite determinar posibles fallas en el circuito del rectificador (daños en tiristores), desequilibrios de corriente o daños estructurales en las bobinas de cada uno de los circuitos, y fenómenos de variaciones de carga en la unidad diagnosticada (nos referimos a la cadena cinemática completa).

    Ensayo de Corriente

    Este ensayo únicamente se puede realizar sobre el circuito de armadura, puesto que realiza el espectro de frecuencias y las pulsaciones inducidas por las escobillas en la intensidad que alimenta el otro circuito impiden realizar diagnósticos adecuados.  Este test permite identificar problemas con las barras del conmutador y en la  conmutación por cortos.

    Gráficos de diagnóstico Circuito Armadura

    Se muestran los gráficos que muestran alguna disparidad en la comparativa entre los motores.

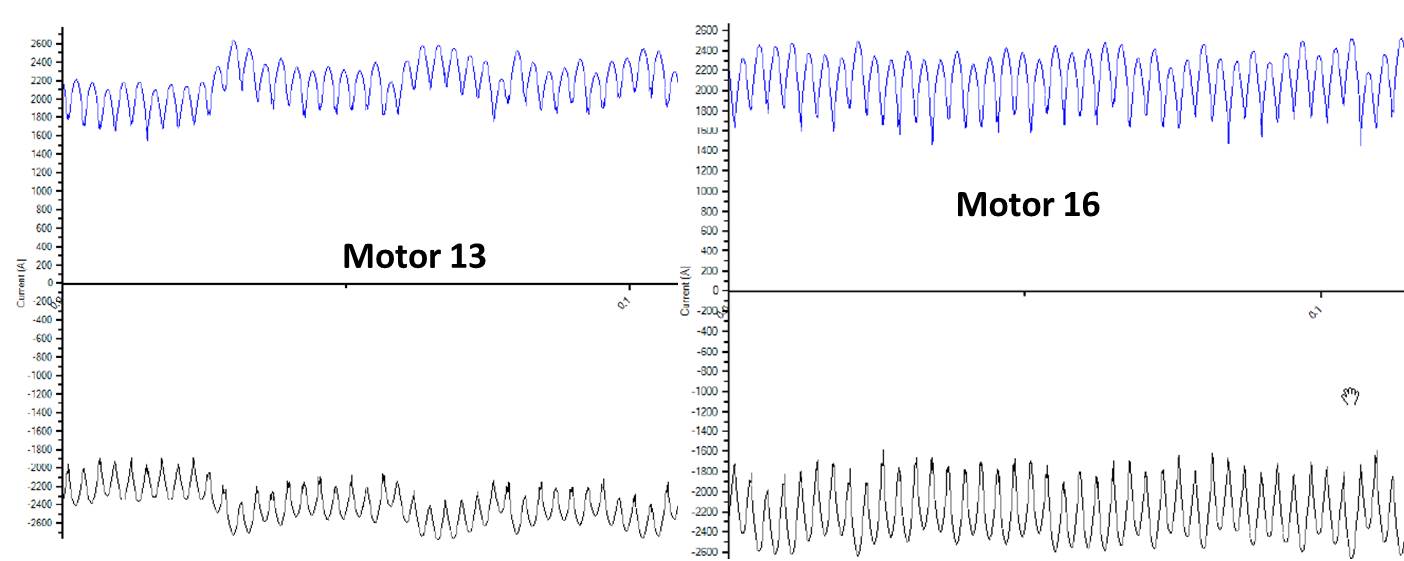

    Ondas de Consumo a Corto Plazo

    Cada una de esas señales representa la intensidad consumida (antes se representaba el campo B), siendo una onda de alterna rectificada para el + y otra para el – (la polaridad se cambia electrónicamente). No se aprecian los pulsos o discontinuidades que se indicaban en la señal del campo, pues en la realidad el bobinado está construido con varios devanados, pero sí se deberían visualizar leves rizos o saltos producidos por el final de cada bloque de bobinas:

    consumos en motores de corriente continua

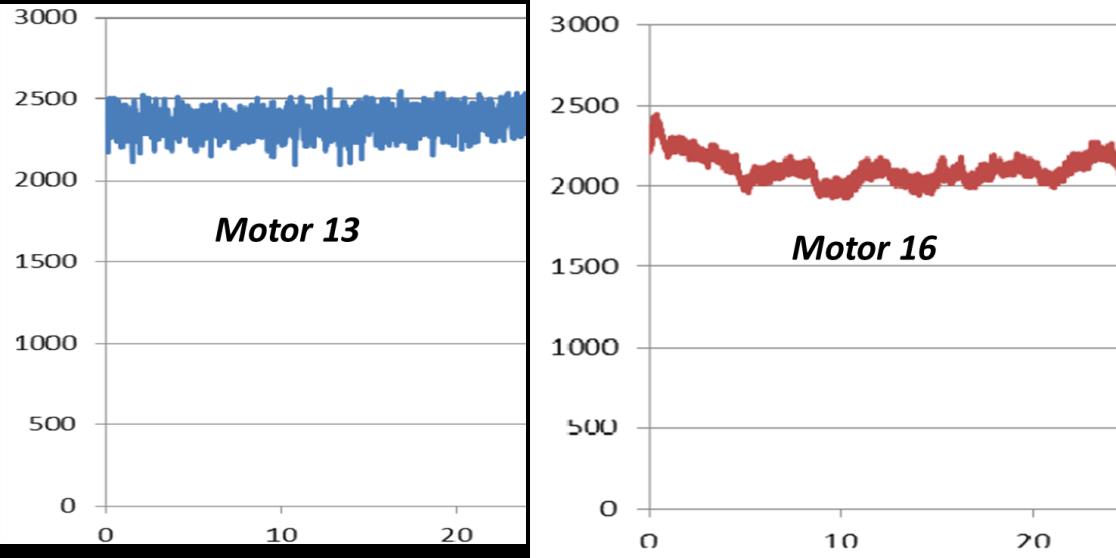

    Podéis ver en la onda del motor 16 no se aprecian los saltos por el final del devanado. Por esa razón se registró la onda de consumo en largo plazo (registro de tiempo más amplio):

    ondas en motores de corriente continua

    Existen diferencias entre las ondas de los motores de corriente continua, pues la del 16 presenta modulaciones que puedan asociarse a variaciones de carga en los elementos accionados, en este caso, rodillos de laminación, por desgaste.

    Por tanto, una primera conclusión sería:

    Comprobar con Vibración Desgaste

    en los Rodillos del Laminador accionado por el Motor 16.

    Ensayo de Corriente

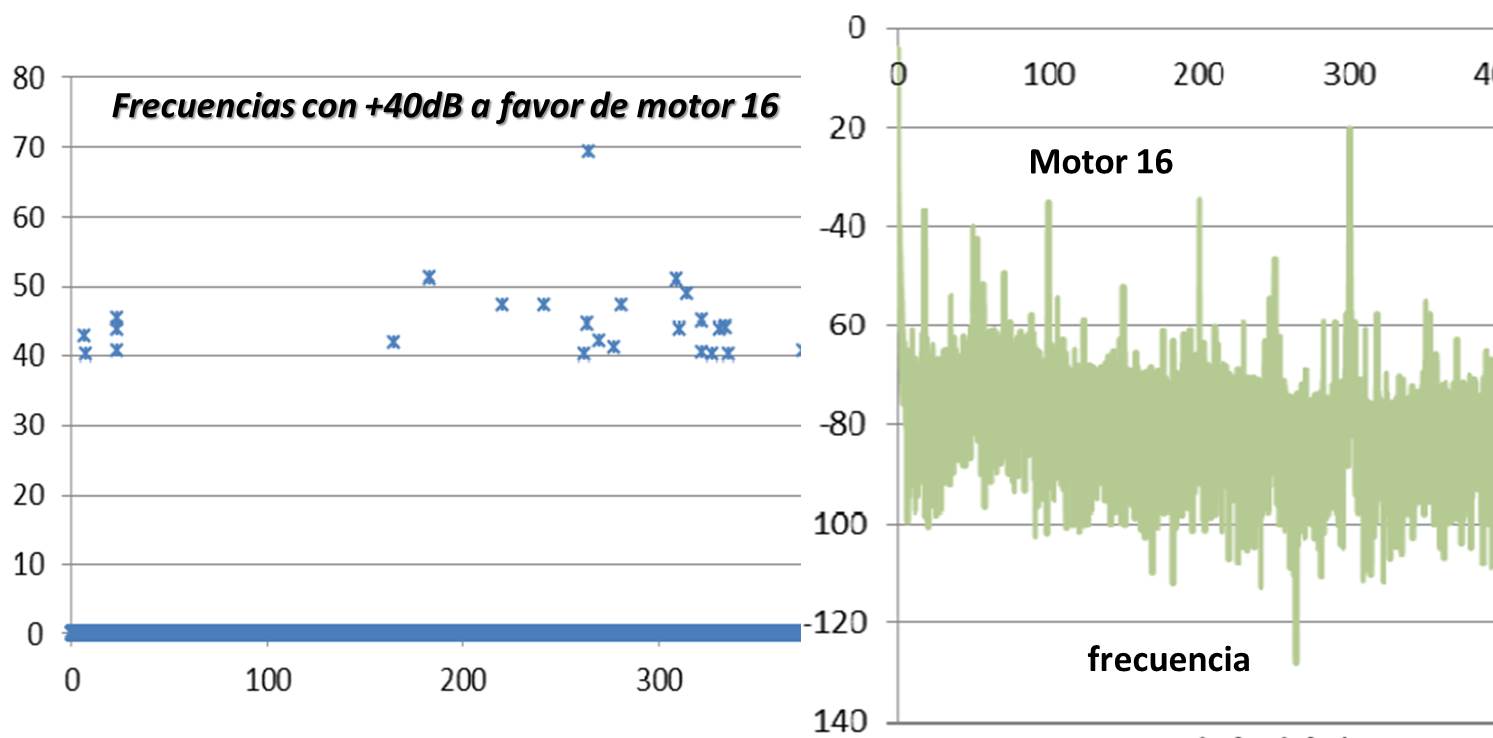

    Vemos que el motor 16 muestra muchas frecuencias con más de 40 dB por encima del 13, además algunas con valores armónicos en relación a la velocidad de giro. Esto puede deberse a un fallo en las escobillas.

    espectro en motores de corriente continua

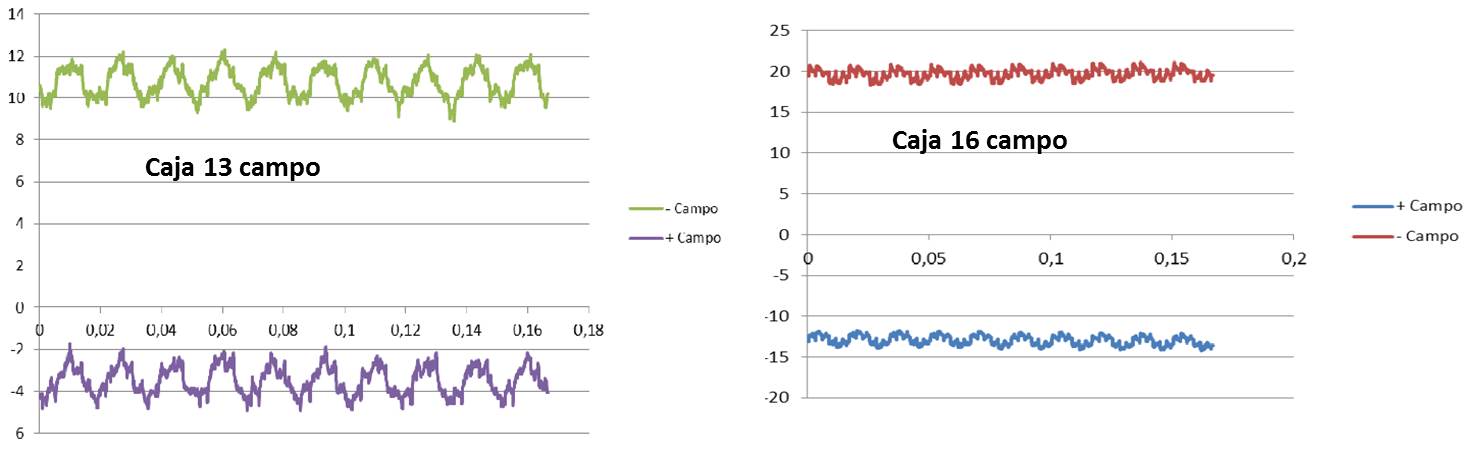

    Circuito de Campo

    circuito en motores de corriente continua

    La gráfica del motor 16 no muestra pulsaciones, algo anormal pues los contactos entre escobillas y colector son puntuales.

    Por tanto, parece poder concluirse que el

    Motor 16 presenta deterioro en los carbones de las escobillas.

    Tratándose de componentes de desgaste sería conveniente su sustitución en alguna parada programada.

    Conclusión

    El objeto de esta entrada no era otro que mostrar la teoría de los motores de corriente continua, y las técnicas que pueden existir para su diagnóstico. En opinión del autor del blog se trata de máquinas de cierta complejidad conceptual, por lo que quizás os venga bien repasar estos conceptos de maquinaria eléctrica.

    Por otro lado, existen ciertos errores de concepto sobre estos motores a nivel de industria:

    Utilizar Gamas de Mantenimiento Preventivo basado en Calendario

    Resulta difícil mejorar su eficiencia por su alimentación de continua

    Es decir, se ha de esperar que esta entrada sea de utilidad para romper con estos mitos, más allá del valor intrínseco del diagnóstico realizado. Pensar que no es habitual que ningún fabricante de escobillas suministre sus tiempos esperados de vida, por lo que

    ¿cómo establecer gamas basadas en calendario?.

    Será conveniente, por tanto, controlar el equipo por mantenimiento predictivo para evaluar cuándo se inicia su deterioro y programar una parada cómo así se plantea en el estudio.

    El estudio se realizó en estos motores de corriente continua, y en otros dos más en 4 horas largas de trabajo. Se contó con el apoyo de instrumentistas de la siderúrgica para la ubicación de pinzas.

    ¿Caso interesante, y útil, …..?

    El caso será interesante seguro máxime si te interesan las teorías sobre máquinas eléctricas. Ahora bien, la utilidad será relativa pues cada vez es menos frecuente ver estos motores en los distintos tipos de industria.

    Del interés existente sobre estos motores es una prueba el hecho de que este artículo se haya publicado en el último número de la revista Mantenimiento en Latinoamérica.

    Por eso si dispones de Motores de Corriente Continua espero con ansia tu feedback y comentarios sobre tus experiencias y problemas con este tipo de equipos. feedback motores de corriente continua

  • Gestion de Alarmas

    Gestion de Alarmas

    Esta semana se hablará de los aceites. Ya se llevaba tiempo sin hablar sobre esta temática, y en la entrada se tratará la gestion de alarmas desde nuestro software de mantenimiento.

    gestion de alarmas

    Las

    Alarmas,

    ya sabéis son los niveles de tolerancia que se establecen para cada una de las tecnologías de control predictivo usadas en maquinaria. El problema es que para la técnica de análisis de aceites se utiliza en muchos casos el informe de laboratorio, que ya nos filtra la información sin requerir el volcado de datos sobre un software de gestion. Ahora bien, si se está ante un sistema de mantenimiento global, con diferentes tecnologías es conveniente disponer de estos datos para su adecuada interpretación y tratamiento.

    Nunca olvidéis el contexto en el que se habla, a saber un programa de mantenimiento predictivo en el que se dispone de un histórico de datos o bien un paquete de medidas de equipos similares. En ambos casos las umbrales pueden definirse en forma:

    Absoluta

    Establecidas como un Valor Absoluto, por ejemplo, en aceites X partes por millón de partículas de hierro u otros. En este caso se procede por tanteo, es decir, valorando el valor medio o moda de la distribución de datos y se establece el umbral al doble de su cuantía.

    Relativa

    Establecidas en comparación a otros valores, por ejemplo, un porcentaje por encima del valor medio de los datos o un ratio de cambio respecto a la anterior medida.  Aquí se utilizan las herramientas que ofrece el software de gestion para cálculos estadísticos y se le asigna una tarea que las macros y algoritmos del programa ejecutan fácilmente.

    gestion de alarmas

    Evidentemente, estas operaciones se han de realizar desde un

    Software de Gestion,

    que duda cabe. Para ello, supondremos que los datos históricos se han descargado desde el colector, si es que se han tomado con un equipo de medida portátil, o lo que es más habitual se han volcado desde una Hoja de Excel o manualmente sobre la plataforma. En cualquier caso, los datos están en la plataforma de análisis correspondiente con un determinado formato. Para usar un determinado formato nos remitiremos al software de Rockwell Automation; en él se distingue entre el campo:

    MÁQUINA

    Equipo o Activo donde se ha tomado la muestra de aceite y del que se está tratando de realizar la gestion de alarmas correspondientes. De la máquina colgarán una serie de

    UBICACIONES

    Son cada una de las localizaciones utilizadas para las muestras, por ejemplo, antes o después del filtro reductor o depósito de bomba x, …. En el caso de los aceites este campo puede resultar innecesario pues suele ser suficiente con una muestra por equipo, pero ya sabéis cada software dispone de ciertos campos de relleno obligado. De cada una de estas ubicaciones a su vez colgarán una serie de

    DEFINICIONES DE MEDIDA

    que no son otra cosa que cada una de las variables analizadas en la tecnología; para el caso de aceites niveles ISO 4406, NAS 1638, lo que se quiera pues la librería de medidas ofrece variedad suficiente para su inserción en la casillera correspondiente.

    Por ejemplo, se podría tener:

    • Máquina B189
    • Ubicación Carter Reductor
    • Medida ppm (partes por millón) de partículas de hierro

    gestion de alarmas

    Y se debería realizar la correspondiente

    Gestion de Alarmas

    para la medida indicada, es decir,

    ¿cuál ha de ser el umbral para la medida de partículas de hierro en esa reductora o en ese grupo de reductoras?

    Ya se comentó en la entrada relativa a informe de analisis que las medidas se podían comparar por unidades en forma de gráficos de barras. Ahora, se trataría de ir un poco más allá con la gestion de alarmas que evitarán en muchos casos tener que utilizar esos gráficos salvo que se precise por cuestiones de presentación de informes o resultados. Para ello se utilizará el campo de

    Categoría

    , concepto del que ya se habló en la entrada control de turbinas que permite agrupar bajo un mismo epígrafe a una serie de UBICACIONES de nuestro software. Es decir, si yo quiero agrupar todas las UBICACIONES CARTER REDUCTOR bastará con asignar a cada una de ellas ese campo de categoría, que suele ser recomendable nombrar con un código relacionado, por ejemplo en este caso:

    CARTER REDUCTOR TAMAÑO 3,

    añadiendo el campo de tamaño puesto que es habitual que en función de él la cuantía de partículas sea diferente. Esta parte como podéis comprender resulta fundamental y exige de un importante conocimiento de la técnica y la maquinaria para delimitar adecuadamente las diferentes categorías de análisis.

    En cada categoría habría que definir además el paquete de medidas que se incluye que no es más que el tipo de medidas que se toman en esos CARTER REDUCTOR TAMAÑO3, por ejemplo:

    Metales de Desgaste
    • Partículas de Hierro
    • Partículas de Silicio
    • Partículas de Cromo, …

    y/o

    Aditivos
    • Sodio
    • Boro
    • Zinc
    • Fósforo, ….

    y un largo etcétera. Para ello la única precaución que se debe tener es hacer las pertinentes configuraciones en modo similar a como se hayan hecho en el proceso de definición de la base de datos, es decir, si las unidades de Hierro se llaman en el software Fe, en la categoría se debe usar ese mismo valor.

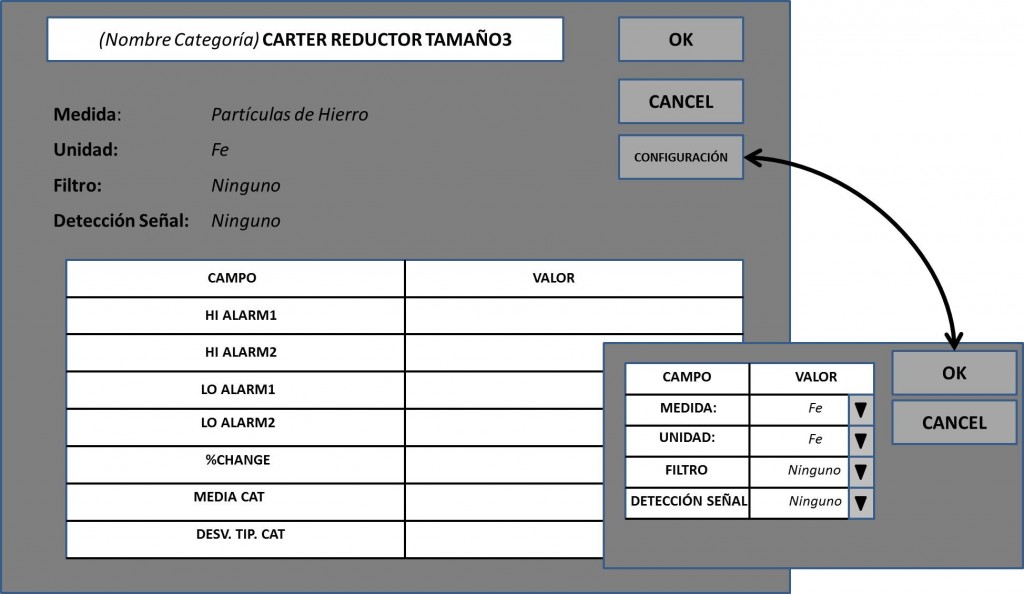

    gestion de alarmas

    De ese modo, quedaría establecida la agrupación de MAQUINAS, UBICACIONES y MEDIDAS deseada. Ahora, ¿qué faltaría? Pues la

    Definición de Alarmas

    de carácter absoluto o relativo.

    ABSOLUTAS

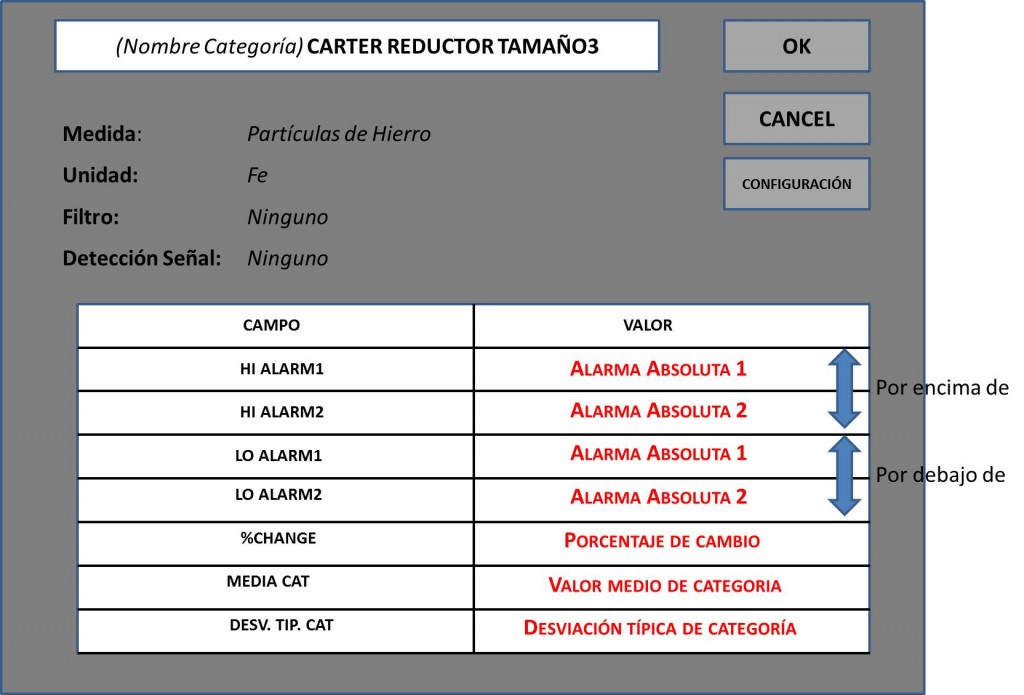

    En el primero de los casos se usaría la categoría para la definición común de las alarmas, por ejemplo:

    Medidas CARTER REDUCTOR TAMAÑO 3 Contenidos en Hierro 1,2 0- 1,35 – 1,45 – 1,65 – 1,89

    ALARMAS 2,00 – 4,00

    Se trata de un simple ejemplo con números ficticios, pero se entiende perfectamente. La configuración se realizaría de la siguiente manera:

    RELATIVAS

    En este caso la categoría se usaría para definir los valores también comunes de la fórmula de cálculo de la alarma. Por ejemplo, si el nivel usado es un % de cambio respecto a la medida previa:

    Medidas CARTER REDUCTOR TAMAÑO 3 Contenidos en Hierro

    ALARMAS 100% cambio – 200% cambio

    de este modo, para cada medida se calcularía el nivel de alarma en relación a la medida anterior en cada ubicación.

    gestion de alarmas

    Luego, este proceso de Gestion de Alarmas se repetiría para cada una de las medidas adquiridas siendo su configuración independiente, es decir, se pueden tener porcentajes de cambio del 100% de cambio en Hierro, y del 50% para las partículas de Silicio.

    Lo único que faltaría es la

    Asignación a las Medidas

    de los campos configurados, algo que se realiza para cada medida simplemente indicando si las alarmas configuradas son de tipo «por encima de» «por debajo de». En el caso de utilizar métodos de mayor complejidad, por ejemplo, estadísticos se precisa actualizar los valores mediante macros que dispone el software, que se habilitan de manera automática para cada descarga de datos o bien de manera manual. Pero no es algo que resulte problemático. Luego, ya sabéis, la configuración realizada permite filtrar los datos de manera automática mediante informes o vistas tipo semáforo con una identificación casi automática de los problemas de tu planta.

    gestion de alarmas

    La pregunta, sobre todo de aquellos que hayáis conocido los métodos tradicionales de mantenimiento, a saber, revisión de datos manuales, comparativas gráficas, …. sería

    ¿Qué ganamos con Este Método?

    Versatilidad y Flexibilidad.

    Pensad que si se ha de realizar una gestion de alarmas para todos los reductores de TAMAÑO 3, por ejemplo, por un cambio en el tipo de lubricante o por cambios en los sistemas de filtrado, o por mejoras en el diseño del equipo, no habría más que cambiar en la categoría correspondiente el valor y el proceso se realimentaría automáticamente.

    Por eso te comiendo desde ya que comiences a utilizar las utilidades de tu software para una

    Adecuada Gestion de Alarmas,

    algo que Mucha gente pasa por alto, pues no se  considera al análisis de aceites como una técnica de mantenimiento predictivo, limitándose a seguir las conclusiones puntuales de cada informe de laboratorio. No se trata de un error sino que se obvian detecciones precoces al no realizar un seguimiento por alarmas;  en este sentido la máquina no va a presentar consecuencias graves, pero obviar ciertos defectos puede generar:

    • Tiempos más cortos de evolución al fallo (un aceite no perfecto acelerará cualquier deterior en rodamientos)

    • Reducción de la fiabilidad (un rodamiento durará menos si el aceite no está OK)

    Por eso, ponte las pilas y realiza tu gestion de alarmas en base a tu propio criterio y experiencia. Ahora, en este aspecto ya que te digo que no hay normas o estándares que seguir por lo que experimenta con el software y las posibilidades que ofrece que son varias. Este trabajo, realizado usando categorías que agrupen tipos de aceite, permitiría definir umbrales para aceites nuevos que puedan presentar trazas de comunicación por incorrectos procesos de almacenaje y transporte.

    Bueno, pues hasta aquí esta nueva entrada de nuestro blog. Espero pases una buena semana y que uses si tienes comentarios o dudas la sección de comentarios; también si quieres que te ayude con tu software para este tipo de configuraciones ya sabes no tienes más que llamarme.

    gestion de alarmas

  • Consumo de Motor

    Consumo de Motor

    En esta entrada vamos a hablar sobre como sacar partido a la interpretación del gráfico de consumo de motor, a partir de las entradas de un foro de los que se indican en la pestaña de enlaces externos del portal.

    Entradas del Foro

    Foro1

    La pregunta de hoy es sobre un motor de rotor bobinado de

    • 6 polos, 50 Hz, 992 rpm de velocidad de operación, 800 Kw, 6.6 KV.

    Se trata de un molino de carbón, y se han realizado unas primeras medidas de vibración en el mismo. Lo más destacado es la aparición de picos a 2x la Frecuencia de la Red y armónicos.

    • Concretamente picos a 100, 200, y 300 Hz.foro sobre consumo de motor electrico

    La amplitud máxima de los picos es de 2.74 mm/s a ese 2x de la Red en Dirección Horizontal en el lado opuesto al acoplamiento. Con estos datos, ¿qué pensáis se deba hacer, continuar con las lecturas o parar el motor y reparar? Gracias por la ayuda amigos.

    Foro2

    Querido Foro1, si sospechas de la existencia de problemas eléctricos lo que has de hacer es comprobar el equilibrado de fases; es una primera medida para confirmar que no existen voltajes bajos. Si para ello has de parar el equipo comprueba tomando vibraciones en vivo como es la evolución de esa frecuencia problemática, si cae instantáneamente cuando se corta la corriente, en cuyo caso puedes sospechar de problema eléctrico. Otros aspectos

    • ¿hay suciedad en el motor? ¿no podrías comparar con otros?

    Foro3

    Es habitual que ante ese patrón el problema venga de problemas de distorsión en la bancada o incluso entrehierro excéntrico; es menos probable que haya holguras o desgaste en las bobinas del estator…..

    Foro4

    Desde luego Foro1 que las amplitudes son bajas, además observo la aparición de picos al 3x mecánico en el espectro, algo que puede asociarse a fenómenos de holguras mecánicas. Desde luego, yo con esas amplitudes no pararía el equipo.

    Foro1

    Querido Foro2. Se ha comprobado que los desbalances en consumo de motor y voltaje son bajos; además, los desequilibrios inductivos y resistivos son igualmente bajos. El test de índice de polarización indica, por otro lado, que existen ciertas trazas de suciedad en el aislamiento rotórico, no así en el estatórico. Además:

    • El entrehierro, Foro3, se encuentra en buen estado.
    • Foro4, no discrepo contigo en tus apreciaciones; ahora bien, mantengo el aviso de que el problema viene del pico a 100 Hz (origen eléctrico) y no el 3x mecánico que tu indicas.

    La cuestión que os planteo es en base a mi experiencia, para nada planteo la cuestión por haberlo visto en alguna tabla de diagnóstico de vibraciones de las muchas que circulan por ahí.

    Foro5

    Hay muchas teorías sobre el respecto, pero desde luego la que más circula es que un pico a 2x la frecuencia eléctrica puede tener su origen en la bancada. Yo he visto casos como el tuyo y ese era el origen.

    Autor del Blog

    Desde luego, la cantidad de respuestas planteadas satisface al más exigente de los usuarios de un foro. Por eso me gustaba tanto acceder a esta web cuando trabajaba en análisis de vibración. La gente no sólo aporta su opinión y transmite sus conocimientos sino que también muestra gráficos de sus problemas más destacados, y lo que es más importante

    con un tono distendido y natural se establecen los más interesantes debates.

    problemas con consumo de motor electrico

    Y yo me pregunto ¿Se requiere parar la máquina?

    y

    ¿Cómo saber el Problema que tiene la máquina?

    Antes de entrar en teoría supongo que sabéis que:

    • 1 Hz = 60 CPM
    • 1x, 2x es la terminología usada en vibración para referirnos al armónico 1 y 2 de una familia de esta serie de frecuencias.

    Por otro lado, y dado que esta entrada figura a continuación de aquella en la que os explico el espectro de vibracion, cabría indicar que ese es el método a seguir cuando uno analiza este tipo de gráficos con los cursores que allí os muestro. Es decir, identificar frecuencias problemática y sus componentes asociadas; en este caso, Foro1 nos habla de frecuencia 2x de la red (en España, 50 Hz la alimentación) por lo que se trataría de 100Hz.

    En relación a la cuestión planteada por Foro1 parece lógico consultar para su solución en la bibliografía especializada de vibracion, existiendo como así se menciona en el foro varios lugares donde poder descargarte y consultar las

    Tablas de Diagnóstico de Vibración.

    Ahora bien, se trata de una práctica propia de recién iniciados, luego ya con la experiencia uno tiene más criterio para tomar ese tipo de decisiones.

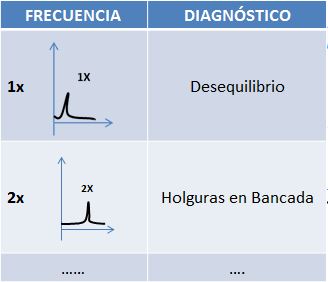

    diagnostico en consumo de motor electrico

    En el caso de

    100 Hz

    es problemática por la sencilla razón de no ser armónica de la velocidad de giro de este motor, aunque esta frecuencia suele aparecer en muchos motores como consecuencia de ser el producto de la velocidad de sincronismo (la que existe en la corriente que circula por el estator), en este caso 1000 cpm (o 16,67 Hz), multiplicada por el número de polos del motor (6). Es decir:

    consumo de motor electrico

    El problema suele ser

    ¿Qué Amplitud Tolerar?,

    dado que si presenta niveles elevados puede ser indicativo de problemas eléctricos. Por eso digo que si revisáis cualquier manual de vibración os dirá que esa frecuencia es problemática siempre, ahora bien yo os digo que dependerá de su amplitud puesto que en todo motor suele aparecer como consecuencia de la excentricidad residual (entrehierro) que existe para el óptimo funcionamiento de un motor.

    ¿Excentricidad Residual y Consumo de Motor?

    Ya sabéis que los motores funcionan por la aparición de fuerzas eléctricas, pero con origen magnético; concretamente por el corte de las líneas de fuerza del campo magnético inducido en el estátor por parte del rotor. Por esa razón se precisa de una holgura (o gap) que hace que exista un determinado flujo de líneas de fuerza; cuanto mayor sea el gap menor será la inducción generada en el rotor y menor también la corriente inducida en el mismo.

    croquis consumo de motor electrico

    El

    Rotor pasa por un Máximo

    cada vez que una de sus barras o chapas pasa por uno de los polos del estator. Es decir:

    • Si K es el número de chapas entonces en una vuelta del rotor se habrán producido K*rpm pulsaciones de vibración

    si bien no constantes puesto que sólo presentarán amplitudes máximas cuando se produzca el paso por los polos algo que se producirá 6 veces por vuelta (no del rotor) sino de la corriente que circula por el estator, que sería 100Hz.

    Esa es la razón de la aparición del pico a

    100Hz en vibración,

    por lo que se habrá de monitorizar para similares condiciones de carga puesto que su amplitud dependerá obviamente del consumo de motor en cada momento. También se puede valorar como indicativo de severidad la presencia de armónicos como indica Foro1 pero sin un patrón cuantitativo de severidad.

    Por ejemplo, yo dispongo de

    Alarmas

    para esa frecuencia para motores de 2 polos, basados en datos experimentales y para ciertos de equipos. Simplemente lo que se ha hecho es registrar una serie de valores en históricos y luego establecer medias estadísticas en base a esos datos. Lo más importante es discernir en función del fabricante del motor pues suelen presentar diferentes tipos de arrollado en el bobinado, influyendo así en los niveles detectados.

    consumo de motor electrico

    Ahora, seguro que alguno que hayáis trabajado en mantenimiento diríais pero la frecuencia que comentabas de

    Barras*RPM >>>>100Hz;

    cierto, pensad que un rotor puede tener

    35-40 barras y en el caso analizado hablaríamos de frecuencias de 1100Hz (35 barras).

    Por eso es conveniente para seguir estos problemas en vibración tomar 2 espectros:

    • Uno en Alta y Otro en Baja Frecuencia

    para contrastar ambos valores; además, es recomendable registrarlo en 2 direcciones pues como podéis entender un fenómeno de aumento excentricidad se manifestaría de manera direccional.

    Ahora, si la máquina vibra a esa frecuencia también se manifestará en la

    Onda de Consumo de Motor

    pues en el fondo se estarán cortando por desplazamiento (eso, recordar, es la vibración) más o menos líneas de fuerza del campo generado por el estátor. Esta es la base de los ensayos de consumo de motor, registrar la onda de consumo y realizar su espectro analizando las componentes indicadas en altas frecuencias, que recordamos se calcularían a partir de:

    • Número de barras o chapas del rotor

    • Velocidad de giro

    • Número de polos del motor



    conocer el consumo de motor electrico

    Ahora bien, en el

    Espectro de Consumo de Motor

    no vamos a ver la RPM del equipo salvo que la vibración del equipo fuese realmente importante a esa componente. Pensad que toda la energía estará a la frecuencia de la red y componentes armónicos por las características de una onda de alimentación a un motor; ahora bien, en

    Alta Frecuencia

    sí será posible analizar las componentes indicadas en vibración que en este caso presentarán la siguiente característica:

    1. Armónico K de la RPM (k número de chapas), que no será armónico de la frecuencia de la red —> F Exc.
    2. Presencia del pico a 100 Hz en forma de banda lateral.

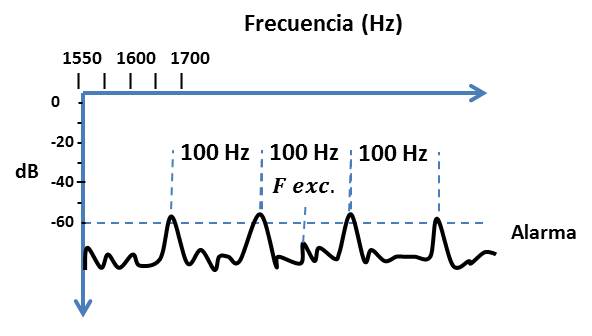

    analizar consumo de motor electrico

    ¿Qué es una banda lateral?

    (Ya lo veis en el gráfico)

    Simplemente un grupo de picos equidistantes de uno central, y que indican cambios a esa frecuencia de equidistancia en la onda original. Por eso lo que indica el gráfico anterior es que en este caso

    el consumo de motor en altas frecuencias oscila a 100 Hz como consecuencia del número de polos.

    Pero podrías preguntar

    ¿No es lo mismo que Vibración?.

    Sí, desde el punto de vista físico pues los picos aparecen como consecuencia de la vibración; ahora bien, en este caso los

    Software de Análisis de Consumo de Motor

    son sistemas expertos y proveen niveles de alarma en base a la diferencia entre el pico central (k*RPM) y los picos en banda lateral; además:

    • Permiten analizar la señal de manera trifásica pudiendo detectar desequilibrios entre fases y aumentando la trazabilidad de la señal adquirida.

    Es decir, los criterios son:

    Amplitud y Número

    de Picos en Banda Lateral

    En base a ello el software define diferentes

    zonas de severidad para la falla de excentricidad,

    algo que hubiera sido realmente deseable para los requerimientos planteados por Foro1. Lo único que se precisa es disponer de unos determinados niveles de carga en el equipo para que puedan verse esos picos originados por la vibración por encima del ruido base, y tener acceso a las 3 fases de arranque del motor.

    cuidado con consumo de motor electrico

    ¿Conocías estos test?

    Seguro que no, existe mucha gente en la industria que los desconoce pues llevan existiendo mucho tiempo si bien se realizaban de manera monofásica o bien se manejaba la idea de que siguiendo la vibración es suficiente.

    Vibración sí, y con eso basta.

    Lo es a nivel de detección como hemos visto en el foro, si bien no a nivel de análisis pues ¿cómo definir la severidad de cada uno de los fallos detectados sólo con vibración? Recordad la entrada del motor excentrico donde la causa del pico a 100 Hz era la bancada, pero la severidad la determinó el ensayo eléctrico.
    alcance del consumo de motor electrico

    Por eso la importancia de usar de manera coordinada y calibrada cada una de las

    Varias  Técnicas de Análisis.

    El test eléctrico anterior permitió determinar la severidad en el caso que ya se os planteó de diagnostico de motor en el sector papelero. Ahí tenéis un caso claro de aplicación de esta técnica, aunque también sería aplicable en el caso que se plantea del foro.

    Pues nada, por mi parte esta es una entrada más de la etiqueta de foros y también circuito motor (esta ya con tiempo sin entradas) pero que como veis la espera ha merecido la pena pues hemos visto una clara aplicación de los test indicados. Como siempre, espero poder disfrutar de tus experiencias o dudas en la sección de comentarios, o si precisas de formación o incluso algún test de este tipo ya sabes, házmelo saber.

    Hasta la próxima, amigos.comenta sobre consumo de motor electrico







  • ¿Diagnostico Remoto?

    ¿Diagnostico Remoto?

    Una de las grandes posibilidades a día de hoy dentro del diagnostico remoto es el envío de datos a través de los diferentes sistemas de comunicación; por ejemplo,

    el Email.

    De todas las actividades indicadas en nuestro diagrama:

    • Auditoría de Procesos
    • Análisis de Fallos
    • Predictivo
    • Planificación del Mantenimiento
    • Formación Especializada

    la que exige más cantidad de recursos es el mantenimiento predictivo; el resto son actividades específicas de gabinete, con presencia en campo obviamente pero no manera continua como la anterior. Es por ello que nos centraremos en las

    Diferentes Posibilidades de Gestión

    cara a mejorar el procedimiento organizativo de esta actividad.

    ¿Porqué es un Problema?

    Es frecuente encontrar industrias o plantas donde el

    Mantenimiento es Subcontratado

    debido fundamentalmente por su condición de Staff. A todos nosotros nos pasa en nuestra vida diaria, sea cual sea nuestra ocupación (vendedores, productores, consultores … ) siempre tenemos una batería de asesores que nos aportan consejo en ciertas situaciones, seguro que tenéis una amplia lista en vuestras cabezas desde el

    • Gestor de la Comunidad
    • Asesor Financiero,

    y un largo etcétera

    diagnostico remoto

    Fijaros que digo ocupación y no formación puesto que no es ese el criterio; pensad en la persona de mayor preparación del mundo, siempre puede precisar de ese tipo de asesoría siendo la razón fundamental la

    Falta de Tiempo.

    Esa es la clave de todo. La sociedad actual, de carácter consumista, ha llevado a exigir niveles tan elevados de productividad a los empleados de cualquier compañía que estos se ven obligados a demandar sus propios servicios de consultoría.

    La falta de tiempo también es un problema en aspectos de tu vida personal, pero quizás sea más entendible por una cuestión de satisfacer nuestras necesidades básicas de autoestima, sociales, u otras que nos hacen ocupar nuestros ratos libres en aspectos de ocio o recreo.

    Ahora bien, en el caso de una empresa

    ¿Es Cuestionable esta Modo de Comportamiento?

    Los ratios que definen la operativa de una empresa les dan la razón, puesto que definiendo la productividad como:

    mantenimiento remoto

    , también se han de maximizar los valores de rentabilidad definida como:

    diagnostico remoto

    , pero ¡ojo! que además se ha de tener economicidad:

    diagnostico remoto

    Y un directivo lo que ha de hacer es juntar los 3 criterios:

    diagnostico remoto

    por lo que parece obvio que el gestor pueda decir te exprimimos pues:

    No nos queda más Remedio

    En ese contexto y en un momento 0 cuando esta empresa decida comenzar un proyecto de mejora en mantenimiento debe elegir entre:

    • Incorporar a un empleado

    • Subcontratar el servicio

    Fijaros que los 3 indicadores anteriores se verían afectados por la incorporación de un nuevo empleado, no siendo así en el caso de que se subcontratase la actividad siendo entonces un problema fundamentalmente financiero.

    En definitiva al contratar estos servicios, ya sea un departamento externo o interno, se está:

    Comprando un Servicio;

    por lo que la clave es:

    El Proceso de Compra;

    obviamente, una compra a nivel del mercado industrial que siempre requiere de asesoría, pudiendo venir del propio mantenimiento, si la compra es de un servicio externo. Incluso en algunos casos puede precisar el apoyo de la dirección general si la compra es de gran calado. En cualquier caso quién inicia el siempre será el Departamento Técnico.

    Posibilidades de Subcontratación y Diagnostico Remoto

    Existen varias, y lo podéis comprobar sin más que revisar las web de las principales empresas del sector si bien lo más lógico sería hablar de soluciones de subcontratación híbrida o pura para la empresa contratante del servicio.

    Híbrida

    Disponer de recursos materiales o humanos en la empresa contratante, siendo responsable la consultora externa de los resultados y mejoras obtenidas.  Las posibilidades que existirían a nivel de la planta que contrata los servicios serían:

    • Disponer de inspectores de campo,

    que tomarán las medidas enviándolas hacia la oficina de ingeniería para el diagnostico remoto. Aquí las posibilidades son igualmente variadas pues pasarían por disponer de software o no, ….

    • Disponer de inspectores y analista de primer nivel.

    Esto obligaría ya a tener el software y una persona que puede ser inspector y analista al mismo tiempo, apoyándose en aspectos específicos en el diagnostico remoto, la subcontrata nos cobraría menos seguro …

    Pura

    • No disponer de nadie,

    únicamente un contacto que avise de incidencias en el sistema productivo de la empresa. Los inspectores y herramientas corren a cargo de la subcontrata.

    Obviamente se descartan las posibilidades de que las soluciones que pasarán porque la empresa incorporase a los analistas y la subcontrata los inspectores, pues los costes y horas dedicadas serían mayores no optimizándose los criterios de gestión anteriores.

    diagnostico remoto

    Este es un

    Esquema Resumido,

    pues obviamente cada una de esas opciones habría que desglosarlas suficientemente. Puede ser una buena alternativa el realizar un flujograma o similar indicando la secuencia recomendada y las diferentes alternativas que van surgiendo en el proceso siendo una buena práctica ir incrementando los costes (de igual manera al contador en un proceso de simulación). De este modo se llegaría a una solución final satisfactoria para cada caso, sobre todo que haya tenido en cuenta la idiosincrasia de cada sistema.

    ¿Idiosincrasia?

    Sí, esa es la palabra para definir la problemática pues cada empresa tiene sus particulares problemas, ahora si se tratan de resumir estas serían las más frecuentes:

    • Existen empresas donde la informática es un problema,

    y tener a alguien que realice las cargas y descargas es problemático, no por la complejidad sino por el hecho de disponer de un ordenador para ello.

    • Otras donde Pueden existir incompatibilidades

    con sistemas ya instalados u otros.

    • Y en cada caso un nivel de Formación Requerida pues:

    • ¿cuál ha de recibir cada inspector si esa es la modalidad elegida, … ?
    •  ¿Se les alquila o vende el colector, .. ?

    Vamos, un mundo de soluciones financieras que conviene desglosar adecuadamente, previo conocimiento del cliente. No es este el objeto de esta entrada obviamente, y veréis

    Diferentes Ejemplos de Modelos en las Entradas de Sectores

    según vayan surgiendo los diferentes casos.

    Claro, en función de la elección realizada cada

    Sistema funciona +/- Autónomamente.

    A ver si me explico, no se trata que el sistema no funcione por sí solo, obviamente así es. El problema radica en la

    Necesidad de Supervisión,

    no asesoría ojo; por ejemplo, se tienen que enviar los datos, configurar el router, …. una serie de aspectos que, aunque realizados repetidamente, al quedar fuera de tu actividad diaria se olvidan o generan perdidas innecesarias de tiempo. Y sino pensad en:

    ¿Cuántos de vosotros habéis olvidado una simple contraseña por no utilizarla, teniendo que volver a solicitarla antes que revisar en vuestras notas o agendas si la habéis apuntado?

    Todo ello porque nos movemos entre mil y una actividades diarias, y claro la mil dos ya no somos capaces de gestionarla. En resumen:

    El tiempo es Oro.

    Pese a ello, lo que se tendrá como final de esta parte introductoria es un sistema operativo con autonomía absoluta (del 100%), aunque que se tenga que hacer alguna llamada. Eso no generará problemas importantes, siendo posible siempre recibir el servicio o diagnostico remoto deseado.  Pasemos a ver un ejemplo de estos sistemas.

    diagnostico remoto

    Diagnostico Remoto en Cabezales de Máquina Herramienta

    Se trata de un cliente que presenta un sistema de medida de vibración para el control de calidad de su proceso productivo. Pues

    ¡Vaya Lío! Si eso no es Mantenimiento.

    Sí lo es, ahora bien no se puede encuadrar dentro de una actividad de ingeniería de mantenimiento entendiendo por esta aquella que trata de mejorar y analizar la capacidad, disponibilidad, fiabilidad o coste de los procesos productivos.  Ya se ha repetido en varios puntos del portal, mantenimiento ha de ser el garante de la continuidad del proceso productivo; si una máquina no pasa ese control de calidad falla la producción, por tanto, sí lo es. Lo que se puede argumentar es que:

    Esa Medida también es Producción,

    pudiendo generar cierta confusión al no existir una clara distinción entre ambos departamentos.

    Pero fuera de esta introducción filosófica el

    Sistema requería Soporte

    por las mismas razones anteriormente indicadas, tiempo. La planta se dedicaba a la fabricación de cabezales de máquina herramienta usando la medida de vibración para generar un protocolo de control de calidad, a través de unos niveles de alarma preestablecidos.

    Ahora bien el sistema pese a ser ciertamente automático, tenían protocolos de trabajo, medidas y alarmas preconfiguradas,  en ciertas ocasiones se requería de soporte pues existían nuevos prototipos con diferentes tamaños y velocidades, exigiendo modificaciones en configuraciones. Y como os digo, la llamada a la empresa (teléfono 91-6121163 área de Madrid, que ya no existe pues se cambió de oficina) era una solución rápida y segura.

    diagnostico remoto

    A nivel de contrato el método de soporte era más sofisticado obviamente, envío de email con datos …, pero ya sabéis el teléfono lo soluciona todo.

    La necesidad de soporte se planteaba a nivel de

    Configuración y Manejo del Software

    (time again, no me da tiempo a aprendérmelo), pues a nivel de análisis los modos de fallo eran básicamente dos:

    • Desequilibrio

    • Rodamientos

    El primero de ellos se detectaba vía la existencia de niveles elevados de vibración en mm/s mientras que el segundo de ellos en forma de nivele de energía en alta frecuencia. La interpretación del espectro de vibración era algo que ni se planteaban incluyendo simplemente los gráficos en los informes de verificación. Pero por comodidad pues habían recibido un día de formación para la puesta en marcha.

    Procedimiento Utilizado

    Esta es la clave de todo; ¿cómo enviar los datos?, pues la llamada telefónica te permitía contactar con algún técnico para la emergencia, lo crítico era como enviar la información. Pensad que hablamos de un cabezal que requería 2 ubicaciones para medidas de vibración con 2 direcciones por apoyo y sus medidas de mm/s y alta frecuencia. Por tanto, nos puede enviar un gráfico por correo pero no es el modo más lógico, por lo que se preparó el siguiente protocolo:

    • Exportación de Plantilla de Datos,

    archivo que incluía las máquinas deseadas que se podría importar en cualquier ordenador y versión del programa. El fichero incluía medidas, alarmas, ….

    • Generación de la Librería de Especificaciones,

    archivo donde se incluyen las configuraciones de la máquina.

    El  sistema presentaba la

    Fexibilidad Suficiente

    para el envío de la máquina completa, o las de un punto nada más, o una medida lo que desees. En este caso se nos enviaron los datos de 2 máquinas similares y ¡ZAS!, como mucho en media hora estas preparado para el diagnostico remoto en la oficina sin necesidad de replica de la base de datos, copias de seguridad y gaitas de esas. Si alguno os parece excesivo media hora pensad que se recibe el email, se bajan los adjuntos, se prepara la base de datos (suele ser una maestra para todos los casos de soporte), se importan las medidas, ….

    diagnostico remoto

    En este caso concreto se comprobó que

    Las Medidas no indicaban un Problema de Desequilibrio

    como pensaba el técnico sino de una

    Condición de Resonancia,

    que sería el tercer problema por excelencia pero que no es normal su aparición. Este fenómeno aparece cuando cualquier frecuencia de excitación (combinadas) coincide con la natural de la respuesta vibracional, siendo esta la que maximiza la energía respuesta para cualquier tipo de solicitación en el sistema.

    Su valor, obviamente, no depende de la fuerza de excitación y es igual a la

    Raíz cuadrada de la Rigidez partido por la Masa,

    factores puramente de geometría y diseño en el equipo. En esta condición los niveles de vibración se amplifican resultando un problema a efectos de la fiabilidad de componentes. Por supuesto, el diagnostico remoto no resultó inmediato requiriendo de un test en campo que requirió el envío de un especialista desde Madrid a la planta.

    ¿Y ahora qué?

    Obviamente, la única posibilidad pasaba por analizar los factores de respuesta, siendo en este caso el problema la falta de rigídez en el apoyo. Todos los cabezales se diseñan preparados para operar por encima de su primera velocidad crítica (aquella que coincide con el primero de sus modos de vibración), igualándose en este caso las frecuencias ante la debilidad comentada.

    Por otro lado, el banco de pruebas presentaba las características requeridas paras las pruebas, iguales a las existentes en el ensamblaje final del cabezal, por lo que el problema presentaba una única solución, que era

    Modificar la Fundación de la Máquina.

    Para complementar esta entrada te podrían interesar otras del portal como parametros de vibracion, o relaciones de produccion donde podrás entender las consecuencias de estos fallos en otras áreas como compras o finanzas.

    ¿Te ha parecido Interesante?

    Todo lo dicho es válido para cualquier tipo de industria, seguro que en la tuya también, por lo que no pienses que no te puede tocar a tí precisar de diagnostico remoto. La entrada te aporta mucho en la elección de tu sistema, simplemente has de hacer los números, sabiendo donde estás en mantenimiento.

    Si eres de esos a los que se está haciendo la boca agua al poder

    Contar con Apoyo Externo,

    siempre piensa que el ejemplo es un top de diagnostico remoto; obviamente se han de tener las capacidades para llegar a poder realizar este tipo de servicios.  Pero si tienes la necesidad, aprovecha la sección de comentarios o el email y hablamos sobre  alguna posibilidad de apoyo.

    diagnostico remoto

    En mi caso la problemática es que no tengo operativo ningún software de control, precisando que me mandéis por correo los gráficos más destacados, pero afortunadamente conozco la mayor parte de aplicaciones del mercado, al menos los de las empresas líderes por lo que entendería seguro las indicaciones que me enviaras. Además de las gráficas de diagnóstico requeriría conocer los datos del enfermo, es decir, las características técnicas del equipo.Lo que sí me comprometo a mandaros la respuesta en el día si me lo envíais por la mañana o al día siguiente si es que lo envíais por la tarde.

    Evidentemente se trataría de una asesoría gratuita y que tampoco esperes que haga malabares pues tengo la limitación de los datos que me enviéis, pero sí una dedicada atención y soporte , también recuerda que soy CATIII en vibraciones, y siempre mejor eso que nada. Además, si eres un ávido lector del blog nos iríamos conociendo en otros aspectos de mi vida profesional.

    Ya sabes, si quieres empezamos a a trabajar juntos para la mejora de tu mantenimiento ya mismo. Yo siempre se lo decía a mis clientes, consultad pues lo que no ven 2 ojos pueden verlo cuatro, o si sospechas de algo extraño puede ser que te pase lo que decía Francis Bacon:

    «Nada hace sospechar tanto a un hombre como el saber poco»,

    el problema lo tendríamos si yo también sospechara al realizar el diagnostico remoto de tus datos pero eso nunca lo sabrás hasta que los envíes.diagnostico remoto



  • Ultrasonido Estructural useful

    Ultrasonido Estructural useful

    Se trata de una planta de la industria cervecera en la que se chequearon mediante ultrasonido estructural

    Ventiladores de Horno

    de similares características morfológicas y operativas.

    Dando continuidad a una entrada previa sobre recomendables funcionalidades para un detector de ultrasonidos, se detallará aquí un ejemplo de su uso en una aplicación real de la industria.

    Pero, ¿es una técnica el ultrasonido por contacto? también llamado:

    Ultrasonido Estructural

    Se trata de una aplicación orientada a las posibilidades existentes para la detección de Fricción cuando la

    Fuente de la Señal es inaccesible u oculta.

    En este caso, se tienen una serie de rodamientos que generan unas componentes ultrasónicas debido a

    Fricción por rodadura.

    La energía se localiza a nivel de los componentes internos del rodamiento, siendo inaccesible desde la cajera para cualquiera de los posibles palpadores existentes, bien aéreos o estructurales.

    • Sondas de Ultrasonido Aéreo

    Son unos sensores, similares en apariencia a un micrófono, que detectan la señal ultrasónica transmitida a través del aire.

    • Sondas de Ultrasonido Estructural

    Sensores que detectan el ultrasonido estructural existente en la carcasa de la máquina, vía contacto físico.




    ¿Cuál Utilizar?

    Debido a:

    1. La gran cantidad de ultrasonidos competentes existentes en el medio aire frente a las menores señales de competencia en la carcasa de la máquina.
    2. La mayor energía de la señal en el sólido que en el aire por cuestiones relativas a la física de transmisión de la señal cuando existen cambios en el medio transmisor.

    Se justifica la elección del sistema de contacto.

    Ventilador Ejemplo

    El equipo en cuestión es el siguiente:

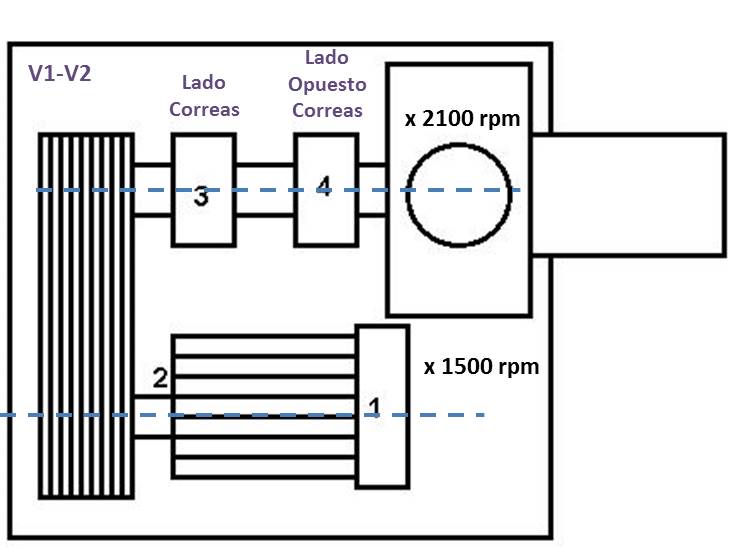

    ejemplo de ultrasonido estructural


    En el que pueden existir ultrasonidos competentes procedentes de:

    Fricción en correas

    Ruido eléctrico parásito procedente del variador del motor

    La velocidad de giro no varía continuamente, sino que se ajusta en función de las necesidades de caudal exigidas por el horno, pudiéndose considerar que existe la misma rpm en el momento de la medida en los 2 equipos.

    Caso Práctico

    El ejemplo consistiría en 2 equipos de similares características al anterior, en el que se toman

    Lecturas de ultrasonido estructural en los 4 rodamientos

    Dos por ventilador, una del lado correas y otra del lado opuesto correas, tomando para cada uno de ellos los siguientes valores de energía:

    • RMS
    • RMS Max
    • Pk Max
    • Factor de Cresta

    Recordar que estos valores se explican con detalle en la entrada detector de ultrasonidos. Para este caso, la comparativa arroja el siguiente gráfico.

    Comparativa de Ultrasonido Estructural

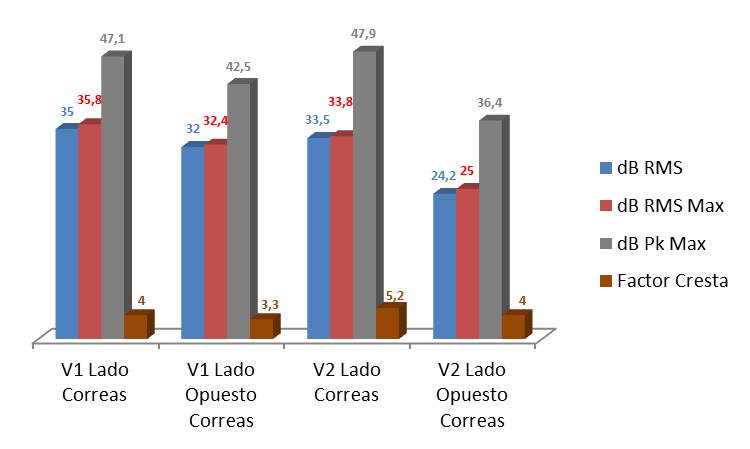

    ejemplo de ultrasonido estructural

    Estas diferencias en dB no están tabuladas pues dependen del equipo utilizado. Sin embargo, para generalizar es habitual considerar una

    diferencia de + 8 dB como indicativo de anomalía.

    Por tanto, se podría concluir que:

    1. Es normal la existencia de más ultrasonido estructural en el lado correas, pues se trata de una ubicación con más proximidad a la polea de transmisión.
    2. Los niveles en el rodamiento lado opuesto correas del ventilador V1 son comparativamente elevados en relación a la similar del V2.
      Niveles comparativamente elevados lado opuesto correas V1

    Conclusiones

    En definitiva, de este ejemplo se puede concluir que en el rodamiento lado opuesto correas del V1 aparece un

    Ultrasonido Estructural Continuo y no Transitorio

    Puesto que se tienen niveles elevados en todas las variables en análisis, salvo en Factor de Cresta.

    ¿Causas?

    Podrían ser:

    Problema de deterioro en el propio rodamiento

    Es habitual ruido y fricción continuos en rodamientos desgastados.

    Problemas de funcionalidad en el lubricante

    Un lubricante con malas propiedades puede generar fricción continua.

    Para discernir cuál de esas dos causas es la que está apareciendo, habría que recurrir a la interpretación de los datos dinámicos.

    ¿Ves aplicaciones?

    Si estás interesado en el Ultrasonido Estructural y en sus posibilidades, indicarte que he realizado este tipo de inspecciones en multitud de plantas y equipos de distinta índole.

    Este caso concreto se contextualiza en una planta con un programa de vibraciones, pero con lagunas para la detección precoz de problemas en rodamientos debido al ruido procedente del variador.

    En cualquier caso, piensa que el

    tiempo total se reduce

    notablemente tanto a nivel de formación, inspección como de diagnóstico utilizando los ultrasonidos en relación a otras técnicas predictivas. Y eso es valioso, recuerda la frase de Baltasar Gracián:

    Lo bueno, si breve, dos veces bueno; y aún lo malo, si poco, no tan malo.

    Tiempos de carga de esta URL

    Datos del coeficiente de kurtosis para tiempos de carga en diferentes servidores:

    ultrasonido estructural curtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
  • Bomba Multietapa by profane

    Bomba Multietapa by profane

    Sin embargo, este aspecto toma mayor importancia en equipos de elevada criticidad como la bomba multietapa.

    Uno de los grandes problemas para el mantenimiento y la inspección de equipos en la industria son las condiciones operativas de la instalación, fundamentalmente en lo relativo al monitorizado periódico de condición.

    Por esta razón, se hubo de

    Crear un protocolo de trabajo

    para Caracterizar cada una de las Mediciones Históricas.

    Programa y Protocolo

    En cada una de las inspecciones se realizaban medidas de vibración y análisis de circuito motor, por lo que el protocolo exigía la toma de los siguientes datos:

    Notas para cada Inspección

    inspección en bomba multietapa

    Tipo y Características del fluido que circula por la instalación en la fecha de la medida

    Funcionamiento de la línea en serie o en paralelo

    Condiciones de operación de los grupos de bombeo (caudales, presiones de aspiración y descarga)

    Medidas de parámetros de proceso disponibles en sala de control, que para este caso por la elevada criticidad de los equipos consistían en vibración y temperatura en cada uno de los apoyos de la bomba, consumo y temperatura de cada una de las fases y apoyos en los motores.

    Sistema de Distribución

    Las instalaciones, realizan la función de distribución de hidrocarburos a lo largo y ancho del territorio nacional. Debido a las exigencias de la instalación se utiliza:

    Bomba Multietapa

    por la exigencia de grandes alturas manométricas.  Estas consisten en una

    Carcasa con una serie de rodetes donde la Impulsión de uno constituye la Aspiración del siguiente.

    De este modo, se consiguen aumentos paulatinos de la presión de impulsión, pudiéndose lograr valores finales, tras 8-10 etapas, de hasta 200 kg/cm2.

    Bomba Multietapa

    La mayor parte presenta la configuración siguiente:

    • Montaje Horizontal
    • Impulsores montados en Oposición con Carcasa en dos mitades (cuerpo superior/inferior)

    De tal manera que desmontando la tapa cuerpo y soportes de cojinetes podremos extraer el rotor con total libertad del cuerpo inferior (que se encuentra fijo a tuberías de aspiración y descarga y a bancada de emplazamiento).

    Se trata de un tipo de bomba multietapa donde el

    Flujo del Fluido se produce en Axial

    por lo que pueden presentar elevadas cargas hidrodinámicas en esta dirección. Por ello en su diseño se pueden utilizar:

    • Impulsores en Oposición
    • Impulsores en Línea con el uso de un tubo de equilibrio

    Logrando minimizar así las cargas axiales sobre los soportes.

    Croquis de bomba multietapa

    Aquí tenéis un ejemplo de impulsores en Línea:

    croquis de bomba multietapa

    Componentes de bomba multietapa

    Es decir, cada bomba multietapa presenta un apoyo que soporta el empuje:

    Radial en el Lado Acoplamiento

    Axial en el Lado Opuesto Acoplamiento

    Por otro lado, el eje de la bomba  se apoya en unos elementos antifricción llamados

    Aros Rozantes

    situados en las zonas de tránsito entre etapas que garantizan una adecuada holgura entre partes estáticas y rotativas, siendo el fluido bombeado quién garantiza a través de su presión de trabajo la carga hidrodinámica necesaria para sujetar al eje de la máquina.

    presión en bomba multietapa

    Evidentemente, esa presión y grado de sujección indicado dependerá de la viscosidad del fluido bombeado. Por tanto

    La viscosidad Influye en los Niveles de Vibración.

    Hidrodinámica

    Debido a que el fluido que lubrica los aros rozantes es el propio líquido bombeado, se habrán de controlar sobrecargas sobre el lubricante, pues generaría recirculaciones, turbulencias, en definitiva ineficiencias en la hidrodinámica de la bomba multietapa.

    Por tanto habrá que tener cuidado con la relación:

    Desgaste Aros Rozantes – Rendimiento Hidrodinámico

    ¿Interés en el Artículo?

    Se trata de equipos no sólo utilizados en el Sector Petrolero, si bien en esta industria es más habitual la problemática comentada al requerirse cambiar habitualmente las condiciones de bombeo. Pero ojo que el

    Desgaste en Rozantes es un Fallo Frecuente,

    siendo un aspecto generalmente revisado según calendario, pero si los niveles de vibración son elevados o se detectan perdidas significativas de rendimiento, se habrán de:

    Revisar mediante gamas basadas en Predictivo

     Kurtosis de tiempo de carga bomba multietapa

    con idea de un desarrollo más sostenible se aporta la siguiente info:

    bomba multietapa kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.

  • Sistema de Control (I wasted time)

    Sistema de Control (I wasted time)

    Disponer de un adecuado sistema de control de informacion.

    Es Una de las grandes preocupaciones que existe en cualquier departamento de mantenimiento es lograr que la información se transmita de manera eficiente y sin demasiado coste entre todo el personal.

    Por esta razón las compañías contratan e implantan sofisticadas aplicaciones de gestión encaminadas a una centralización de datos en servidores, y al acceso de los diferentes usuarios a través de plataformas cliente-servidor.

    sistema de control uno

    No es ajeno a esta preocupación el área de predictivo que, aunque maneje información más específica que las plataformas de gestión, se ve obligado a tomar a veces decisiones de importante responsabilidad desde un sistema de control:

    • recomendar un cambio urgente en un rodamiento, con posibles paradas de planta,
    • cambios en ciertas prácticas o protocolos de producción.

    Sistema de Control

    El problema que planteamos no presenta una resolución sencilla puesto que el sistema de control es centralizado, no sólo predictivo pero presenta

    interfaz más complicado que el de gestión

    siendo las variables que maneja de alta especificidad.

    No nos referimos a gráficos como espectros o tendencias sino a plantillas y ventanas de configuración y utilidades, de difícil comprensión por parte de personal poco habituado a manejar un sistema de control.

    Por tanto, no se trata de que esos sofware no ofrezcan la posibilidad de trabajar en plataformas empresariales como bases de datos relacionales, arquitecturas cliente – servidor, …. sino que el interfaz de trabajo puede no presentar la funcionalidad adecuada para un software de uso multiusuario.

    Estas lagunas en el sistema de predictivo son conocidas por los programadores de dichas plataformas, y se han de realizar

    mejoras a través de extensiones de pago.

    Las explicaremos con un ejemplo real de empresa con particularidades en el organigrama de mantenimiento, de tal manera que:

    Jefatura de Mantenimiento depende en 9 de cada 18 empresas del director de fábrica

    sistema de control dos

    Este dato mide la importancia de este departamento dentro de cada organización, puesto que salvo que su relevancia lo justifique, debería depender directamente de producción o ingeniería.

    Organigrama influye en viabilidad de sistema de control?

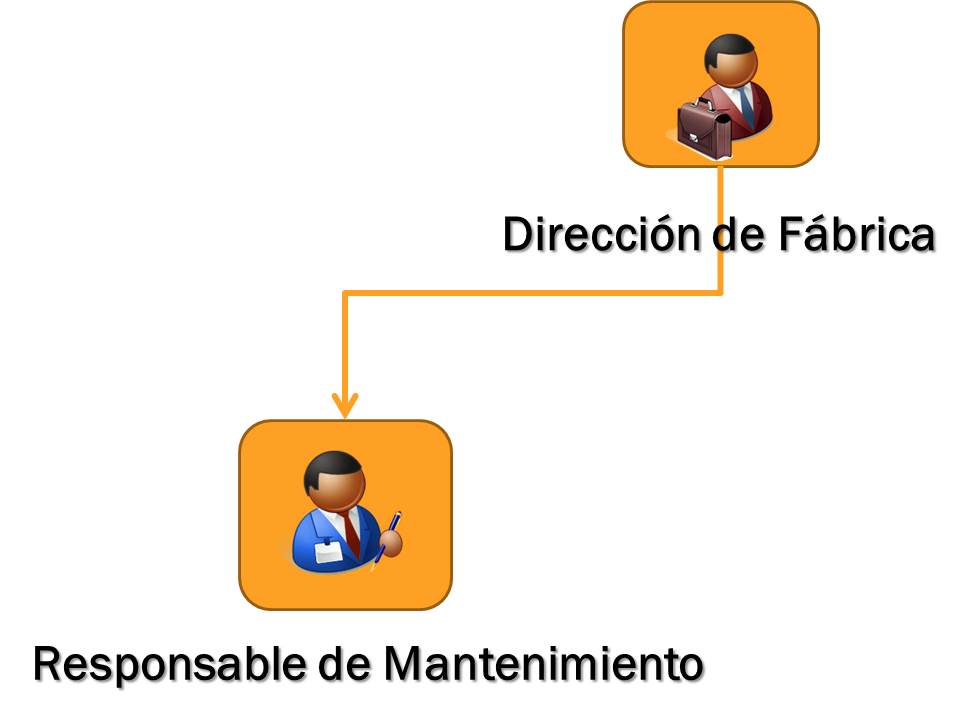

    sistema de control tres

    Parece que sí pues se tiene un

    Descentralizado

    Sistema de control de Informacion .

    Este fue el contexto en el que se iniciaron los trabajos de implantación de un programa de predictivo.

    El responsable del departamento era el administrador de la licencia del software, en monopuesto, pero existía un grupo de trabajo de mantenimiento, con carácter ejecutivo, que requería de información técnica sobre los diagnósticos de condición.

    En muchos de esos casos la falta de un acceso rápido a la información generaba

    Retardo en las Reuniones.

    Incluso en muchos casos, relegaba al olvido ciertos requerimientos de mantenimiento. Se debía plantear una solución que tuviera en cuenta este contexto y el presupuesto disponible en ese momento en el departamento.

    Sistema de Control Multipuesto

    Ello quiere decir, entre otras cosas, que

    Se instaló:

    Extensión del Software en formato Multipuesto

    que permitía la visualización de los datos más significativos por parte del personal ajeno a predictivo.

    Esta extensión permitía

    configurar la IP del puesto del trabajo

    como la dirección del servidor realizándose la instalación en tantos ordenadores como permitía la licencia, en este caso 6.

    La configuración y parametrización era necesaria únicamente en el «ordenador central» sobre la base de datos del servidor únicamente, visualizándose en el resto de ordenadores cliente vía la extensión indicada.

    Esta plataforma de visualización accedía a la base de datos del programa de predictivo, de arquitectura relacional, leyendo su estructura jerárquica y permitiendo

    vincular a cada elemento de la jerarquía

    una foto o croquis en Formato Gráfico. Se recomendaba el formato jpg.

    Además, a cada foto jerárquica se le podían vincular la(s) medida(s) que se deseasen, por ejemplo, si la foto correspondía a un motor se podían incluir en ella las medidas de vibración en su rodamiento trasero y delantero.

    En ese momento en cuando se refrescase la pantalla veríamos para cada medida o equipo su situación predictiva, es decir

    saber si está en alarma o no.

    Caso de existir la condición de aviso también se nos indicaría su color de activación (el de mayor o menor severidad).

    Funcionamiento con Imágenes y Alarmas

    Es decir, cada persona del departamento podría fácilmente acceder a un

    resumen visual de cómo se encuentra cada área, equipo o medida.

    El movimiento resultaba sencillo pues las imágenes se estructuraban jerárquicamente y si hacía click con el botón derecho en la alarma de un equipo accedías a su foto y medidas, y así sucesivamente. En el caso de encontrarte ante una medida en alarma con el botón izquierdo se podía elegir la

    Visualización de un gráfico, tendencia o espectro

    a gusto del consumidor el que más relevante resultase.

    Finalmente, elprograma permitía crear una lista de emails de distribución para el envío de estos gráficos destacados y transmitir la información a otros niveles de la organización.

    sistema de control cuatro



    ¿Quieres saber más sobre Este Sistema?

    Seguro que sí, usuario de mantenimiento.

    La verdad es que todavía recuerdo las palabras de agradecimiento del personal de aquella planta.

    Nada más grato que saber que se ha realizado un buen trabajo y que has solucionado los problemas a tu cliente.

    sistema de control cinco

    ¿Lagunas en Sistemas de Informacion?

    Si es así, te interesa conocer este tipo de arquitecturas y las posibilidades actuales que ofrece el software y sistema de control de informacion.

    Pues visualiza los siguientes gráficos que en un servidor como el de webempresa ponen en cuestión la operatividad de estas arquitecturasclienteservidor.

    Y todavía hay quién dice que

    sistema de informacion kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.

  • Medicion de Vibracion friendly

    Medicion de Vibracion friendly

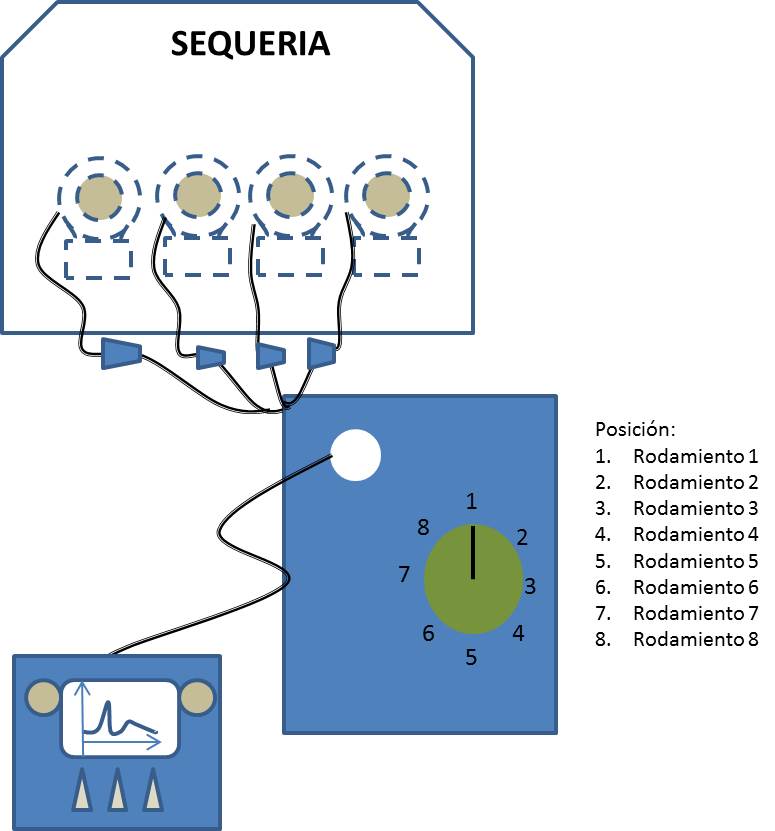

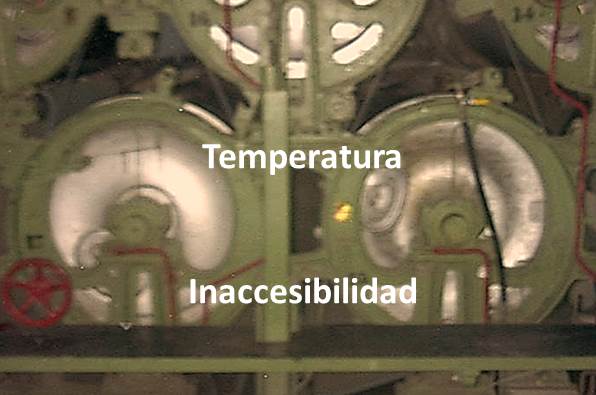

    Caso que se plantea en la definición de un sistema de medicion de vibracion para la sequería de la industria papelera.

    Para la configuración de la arquitectura de un programa de mantenimiento predictivo off-line basado en vibracion se han de tener en cuenta ciertas consideraciones a la hora de la elección del sensor y tipo de instalación.

    En vibración existen 3 grandes parámetros de medida:

    Desplazamiento, Velocidad y Aceleración

    adquiridos mediante la fijación a la máquina de sensores.

    Estos dispositivos, también llamados transductores, son dispositivos que transforman el nivel de movilidad de la máquina en una señal eléctrica proporcional, resultando así más fácilmente transmitible y tratable para su posterior visualización.

    Medicion de Vibracion

    Como no podría ser de otra manera los sensores de vibración son de 3 tipos en función de la variable medida, desplazamiento, velocidad o aceleración, pudiendo teóricamente convertirse las señales a través de sus relaciones matemáticas de derivación o integración.

    Sin embargo no resulta conveniente la

    Derivación Electrónica,

    pues se obtienen bajos ratios de señal-ruido.

    Por tanto no podemos medir:

    • Aceleración con un sensor de Velocidad
    • Velocidad o Aceleración con un sensor de Desplazamiento

    Es decir, únicamente con uno de ellos, el de aceleración o acelerómetro, se podrían obtener señales de aceptable calidad en las 3 variables vibracionales:

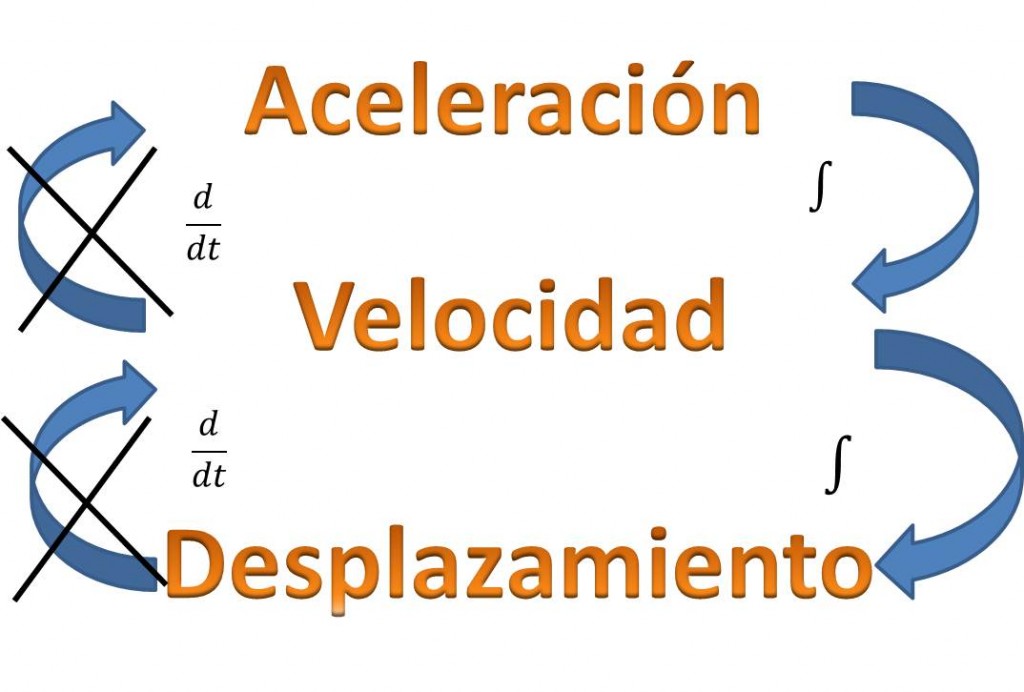

    variables para medicion de vibracion

    Acelerómetros para la medicion de vibracion

    Ofrecen otras ventajas como

    Rangos más amplios de Operación

    en frecuencia, amplitud y temperatura

    También presentan mayor robustez y menor necesidad de calibración resultando por ello mas económicos.

    Por todo ello son el sistema de medicion de vibracion más utilizado en mantenimiento predictivo.

    Su principio de funcionamiento consiste en un

    Cristal Piezoeléctrico

    sometido a una carga mediante una masa que comprime al cristal de manera proporcional a la vibración de la superficie donde el acelerómetro se haya montado.

    Esta señal, convertida a eléctrica por el acelerómetro es débil por lo que

    incorporan un amplificador electrónico interno.

    La fuente que alimenta a este amplificador no es sino el analizador al que se conecta el acelerómetro y cable, siendo una alimentación de corriente continua, típicamente de amplitudes entre 18 y 40 VDC.

    Papeleras

    En las plantas papeleras el equipo más crítico siempre ha sido la máquina de papel.

    Esta máquina convierte la pasta, generada previamente mediante procesos químicos y de mezcla, en papel.

    Consiste en un proceso en serie donde la pasta de papel, suspendida sobre una tela, va pasando por una serie de etapas consecutivas que, ordenadas secuencialmente y de manera general, serían

    • vacío y vacuofoils,
    • rodillos dandy,
    • rodillos prensa,
    • rodillos secadores o sequería,
    • zona de estucado,
    • rodillos lisas y calandras,
    • y rodillos pope.

    Zona de Sequería

    En ella se elimina la humedad residual aún existente en la pasta, por lo que el

    Papel es Secado con Cilindros Calentados.

    Consisten en una serie de cilindros de diámetro variable calentados por vapor y dispuestos en diferentes alturas.

    De esta manera, la tela es secada por una cara en la parte superior y por otra en la parte inferior.

    Como método de calentamiento se utiliza el vapor, pues:

    • Se trata de elementos que utilizan agua, económica y fácil de obtener,
    • Presenta un fácil control de la temperatura
    • Permite un transporte de grandes cantidades de energía por unidad de masa, siendo de fácil distribución y control.

    Cada rodillo dispone de 2 rodamientos exteriores de apoyo, de los que hay que controlar su desgaste con acelerómetros.

    Sensor e Instalación

    Para la elección del sistema de medicion de vibracion en la sequería se debe seleccionar el transductor, para lo que se debe tener en cuenta:

    Rango de frecuencia (alta o baja)

    Sensibilidad y ruido

    Medio ambiente: temperatura, humedad

    Tipo de instalación

    En esta zona los rodamientos giran a baja velocidad, en general por debajo de las 100 rpm.  En ellos, la Medicion de Vibracion ha de detectar fundamentalmente un fenómeno de deterioro en el rodamiento, para lo que

    la señal es filtrada en alta frecuencia sintonizándose así la respuesta ante las fuerzas de impacto existentes como así se explica en la entrada vibracion en rodamientos.

    Al tratarse de una señal filtrada en alta frecuencia en rodamientos de baja velocidad, únicamente se detectarán las fuerzas de impacto no se habrá de tener en cuenta ni el rango en frecuencia ni en sensibilidad en la selección del transductor.

    Sin embargo, la variable medio ambiente es crítica pues

    la temperatura es elevada siendo imposible una estancia prolongada en la zona

    por las críticas condiciones ambientales no es posible el uso con acelerómetros standard puesto que la electrónica del amplificador no es capaz de soportar el calor por largos períodos.

    rodillos y medicion de vibracion

    Por ello se utilizará:

    Sensores con Amplificador Externo,

    debiéndose controlar la posible existencia de ruidos en el cable.

    Por otro lado, no es posible el acceso para la medidcion de vibracion en la máquina por lo que la solución más económica consistiría en el montaje de un acelerómetro por rodamiento ubicándose el sistema de amplificación en la zona exterior a la sequería, es decir:

    La señal de cada acelerómetro se cableará hacia una caja de conexiones Externa para la toma de medidas por parte del inspector.

    Infografía Resumen de medicion de vibracion

    infografia para medicion de vibracion



    Conclusiones

    Es fundamental tener en cuenta los factores indicados a la hora de planificar cualquier instalación de medicion de vibracion; sino, los resultados pueden ser fatales pues se realizan inversiones que no generan los beneficios deseados.

    Por ello, es recomendable realizar una

    Ficha de medicion de vibracion

    en la que puedas detallar todas las variables de relevancia en la elección del sistema. Con ese expediente técnico ya puedes solicitar consejo a

    Proveedores Externos Especializados

    que te indicarán cuales son las mejores opciones para tus necesidades de monitorizado, debiendo luego tu tomar la decisión que consideres oportuna en base a tus criterios particulares de decisión.

    ¿Tienes Instalaciones con Estas Características?

    Pues buena suerte: existen consultores especializados como PREDITEC.

    Que es sin duda el mejor, pese a que Antonio Roque (Ingeniero Portugués) es quien más conoce la monitorización en el sector papelero.

    ¿Te interesa el protocolo ethernet?

    Pues el siguiente gráfico te muestra conclusiones interesantes sobre el servidor de webempresa donde tengo esta web alojada.

    Pues cada URL es un «mundo de posibilidades» en la red global de internet. Y en concreto en relación a la arquitectura cliente-servidor y me puedes contratar como comercial de software en linkedin; porque lo del informe es una «tapadera» para encontrar trabajo por cuenta ajena.

    Recuerda que fui despedido con 20 días de indemnización sin posible denuncia por el robo de un equipo electrónico de mi coche cuando estaba en un garage en Madrid haciendo servicios.

    medicion de vibracion kurtosis
    La arquitectura cliente-servidor proporciona errores; por ejemplo estar trabajando y cerrarse el programa por sí solo. Muchos usuarios prefieren trabajar en arquitectura monopuesto. Con el tiempo las redes DEVICENET han sustituido a estos protocolos, que por el error pueden considerarse arcaicos como pasa cuando se trabaja con información de responsabilidad como en mantenimiento predictivo. De hecho los datos crudos de señal recolectados por los hadware de tecnología son directamente llevados a buses de datos. En el termino de bases de datos existe un progreso lento en esa evolución pues las redes DEVICENET no permiten trabajar de modo simultáneo con varios puestos de trabajo (arquitectura S/M SLAVE – MASTER en terminología FRIKI). PoR TANTO SE prefiere aún las arquitecturas cliente – servidor pues los errores se producen muy de vez en cuando; y lo otro (el no trabajar al mismo tiempo con varios puestos de trabajo) es un problema continuo.
  • Software de Ultrasonido WANTED

    Software de Ultrasonido WANTED

    Basándome en mi experiencia personal una de las grandes lagunas que siempre han existido con las aplicaciones de mantenimiento es el nivel de los paquetes de software de ultrasonido suministrado por los distintos fabricantes de equipos.

    Actualmente ya se puede hablar de aplicaciones con buenas funcionalidades pues se ha experimentado un notable avance en los últimos 5-6 años. A pesar de todo seguirán existiendo mejoras en estas aplicaciones con toda seguridad en el futuro, que os recomiendo sigáis en uno de los enlaces externos del portal (url SDT international ultrasonic instruments).

    Software de Ultrasonido

    Es una entrada de 2014; y cuando reviso este artículo para incluir el gráfico de kurtosis de tiempos estamos en 2026.

    Es para avergonzarse por lo que existe en la actualidad en este sentido.

    Sistemas Pioneros en ultrasonido

    El software de ultrasonido, independientemente del fabricante, siempre se ha presentado con una

    arquitectura muy simple.

    Habitualmente con una única ventana windows en la que visualizar bien el gráfico de jerarquía o análisis, y con una o 2 ventas de configuración general.

    Algo más de desarrollo presentaba la parte de comunicaciones con el equipo en el sentido de poder personalizar la ruta o rutas a cargar sobre el equipo.

    Eran software de manejo sencillo con funcionalidades básicas de configuración a nivel de jerarquía equipos y puntos de medida.

    Pero la más notable diferencia que existe entre estos software y los actuales es la imposibilidad de configurar las

    Sondas de Medida.

    Esta es una de las partes más relevantes a la hora de determinar los niveles de energía captados por el equipo, pues generalmente se ha de distinguir entre sondas que detectan el ultrasonido transmitido por el aire (airbone ultrasound) de las que detectan el ultrasonido transmitido por estructuras (structure borne ultrasound).

    No es que los primeros software no permitieran cambiar la sonda sino que

    en Función de la sonda conectada era el propio equipo quién la Configuraba en cada Lectura.

    Estos primeros software de ultrasonido tampoco permitían indicar los tiempos de cálculo de los niveles de energía, recordar la entrada detector de ultrasonidos, o la frecuencia con la que captar la señal, pero todo ello desde el propio equipo de medida.

    A nivel de gráficos permitían

    Visualizar la tendencia y un gráfico de comparativa de diferentes lecturas de ultrasonido,

    no presentando además demasiadas utilidades para generar informes y poder exportar los datos a otras aplicaciones de ofimática.

    Por tanto, las funcionalidades de estos primeros software se limitaban a:

    • Construcción de la arquitectura jerárquica en la base de datos.
    • Definición y configuración de niveles de alarma (de tipo constante nada más).

    Ejemplo:

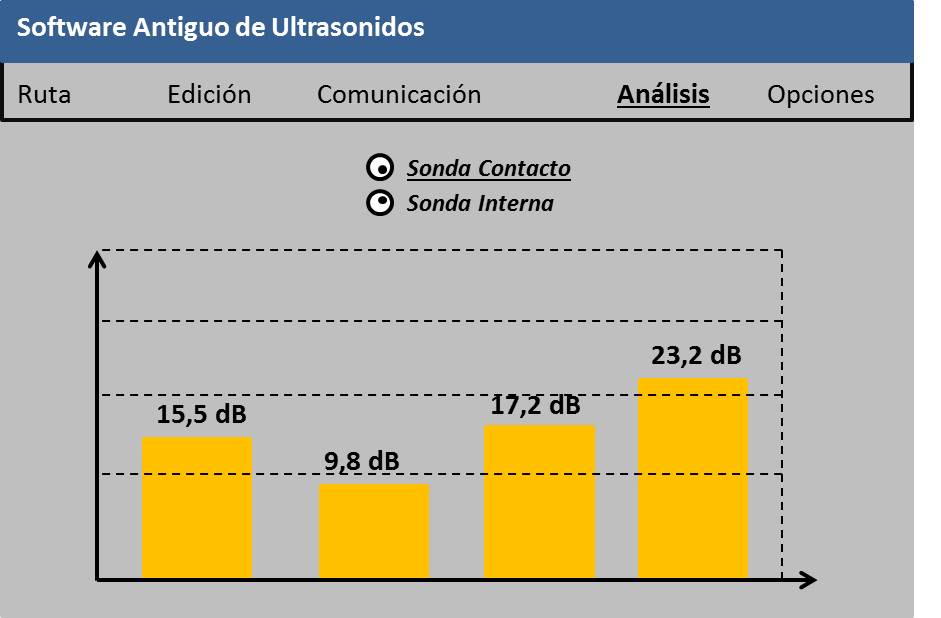

    situación del software de ultrasonido

    Ventajas

    1. No necesidad de formación. Más facilidad de uso por parte de más personal dentro del departamento.
    2. Potenciar el uso de las funcionalidades y sondas del detector de ultrasonido.

    Inconvenientes

    1. Incremento en tiempos de trabajo en campo por la necesidad de configurar parámetros sobre el equipo.
    2. Pérdida de fiabilidad en el diagnóstico por la falta de las mejores herramientas.

    Upgrade en software de ultrasonido

    Tiene mérito esta entrada que hice un año tras despido e infografías todas ellas de memoria.

    Los recientes software han superado estas lagunas vía la introducción de

    Mejoras en Diseño y Funcionalidad,

    paralalemente al avance que ha existido también a nivel de detectores. Es decir, han incorporado:

    • Configuración de diferentes Sondas,

    Tipo contacto para ultrasonido por estructuras

    Tipo aéreo para ultrasonido por aire

    • Establecimiento de Tiempos de Adquisición de la Señal
    • Configuración de diferentes tipos de alarma
    • A nivel de gráficas:

    Se han incorporado gráficos de tendencia para grupos de ubicaciones, para diferentes niveles de energía, pero fundamentalmente la posibilidad de realizar

    • análisis dinámico de la señal ultrasónica, bien en la escala de tiempos (forma de onda) o en la escala de frecuencias (espectro).

    Por otro lado, se han habilitado completas plantillas de informes con posibilidades de exportación a diferentes herramientas de ofimática, …..

    Ejemplo:

    situación del software de ultrasonido

    Conclusiones

    En esta entrada os he mostrado un breve esbozo de la situación del software de ultrasonido en el mercado actual.

    El objeto de esta primera aproximación era haceros notar que, a diferencia de otras tecnologías predictivas como vibración o termografía,

    en el ultrasonido sí se han realizado notables mejoras en las plataformas software

    que han permitido mejorar nuestros tiempos de trabajo, eficiencia y fiabilidad en los diagnósticos.

    ¿Quieres Conocer más estas Aplicaciones?

    Como podrás ver en mis datos de contacto soy certificado nivel II por la empresa SDT, aunque también tengo el nivel I de UE Systems.

    Ambas son compañías lideres en el suministro de hardware y software de ultrasonido, por eso supongo que las conocerás.

    software de ultrasonido kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.



  • Grafico de Tendencia (average)

    Grafico de Tendencia (average)

    Desde el punto de vista del informe de auditoria se verán en esta entrada el grafico de tendencia promedio como uno de esos ejemplos de indicadores..

    Porque cualquier sistema empresarial, y en particular un programa de mantenimiento predictivo ha de tener sus variables de control a fin de poder contrastar su buen funcionamiento y rentabilidad.

    Contexto de

    Grafico de Tendencia

    En el caso de grandes compañías los departamentos de mantenimiento predictivo suelen presentar

    División Funcional

    de Puestos y Tareas.

    Algo lógico pues se aprovecha mejor el conocimiento fuertemente especializado del personal.

    Para pequeñas empresas suelen ser pocas personas quiénes realizan todas las Actividades de medida, análisis y corrección, es decir

    Solapamiento

    de Puestos y Tareas dado que el conocimiento se convierte en más generalista y flexible.

    Para el caso de

    Grandes Empresas,

    y poniéndonos en el papel del responsable de la parte de vibraciones mecánicas, hemos de presentar un

    Informe de Valoración de Resultados del Programa de Monitorizado de Condición.

    Con lo que hemos visto hasta ahora en el portal una primera idea sería mostrar en formato de tendencia la evolución porcentual del número de equipos en cada una de las posibles condiciones operativas, es decir el

    Porcentaje de Equipos en Área de Problema frente a Equipos en Aceptable Condición.

    Este informe se podría complementar con la justificación a tales evoluciones; por ejemplo:

    • Presentaciones con las intervenciones más exitosas realizadas que justificarán las mejoras en los niveles de vibracion,
    • Mejoras de tiempos y calidad en intervenciones de mantenimiento, …
    grafico de tendencia

    En definitiva, justificar ante una dirección que el camino seguido es el adecuado y que las acciones tomadas han dado los resultados deseados.

    Pero desde el punto de vista del analista siempre queda ese regusto amargo de no poder exponer más argumentos técnicos usados en el logro de esos éxitos, permitiendo además incrementar el conocimiento tecnológico dentro de la empresa.

    Por ello, para complementar esas presentaciones se podrían utilizar ciertos gráficos disponibles en nuestro software de gestión del programa de predictivo.

    Lo más lógico pudiera ser el espectro, si bien por su especificidad pueden estar fuera de contexto.

    Sí lo estaría, por el contrario el

    Grafico de Tendencia Promedio

    que representa en el eje de ordenadas la fecha y en el eje de abcisas el nivel de vibracion promediado de una serie de puntos del programa.

    ¿Porqué el grafico de tendencia promedio?

    En primer lugar porque es muy operativo, pues imaginemos el trabajo que supondría mostrar la tendencia de cada uno de los puntos de medida en una máquina, con este gráfico solo mostraríamos uno; en segundo lugar, porque físicamente tiene un claro sentido como es

    Representar en un Único Valor la Vibración de una máquina.

    Veamos este último punto de una manera más detallada:

    La vibración de una máquina es el desplazamiento del rotor en relación a su posición de equilibrio, de tal manera que cada punto tendrá su amplitud de movimiento.

    Estas amplitudes, no escalares sino vector rotatorio, no podrían sumarse puesto que pueden no estar situados cada una de ellas en la misma línea de acción.

    Ahora bien,

    La amplitud de cada uno de ellos sí se verá reducida en la misma medida

    ante una determinada operación de mantenimiento, por lo que la el promedio dará una medida clara de esa reducción en los niveles de vibracion.

    Esto que parece algo teórico no lo es tanto si analizamos los términos

     Operación de mantenimiento

    Nos referimos a alineaciones realizadas de manera correcta, verificando adecuadamente procedimientos de prealineación, valorando la movilidad dinámica de la estructura/cimentación, etc …

    Este grafico de tendencia lo calcula el

    Software de Mantenimiento Predictivo.

    En el siguiente croquis se muestra como se configuraría en un programa en entorno Windows.

    Configuración del Grafico de Tendencia

    grafico de tendencia promedio

    La configuración se realiza a partir de:

    • Medidas de las que se calcula el promedio, a través de la funcionalidad Options
    • Indicar en el eje X el intervalo entre medidas.
    Ejemplo

    Imaginemos que la máquina intervenida es:

    • A1
    • Bancada Flexible sin Equipos Cercanos

    En ese caso habría que:

    1. Seleccionar el equipo A1
    2. Hacer Clic en Opciones y elegir el segundo botón Puntos de una Máquina

    Si por el contrario se han realizado varias intervenciones en Equipos A1, A2, y A5 se generaría

    • Una Lista de Equipos activándose la opción elementos de lista.

    Repitiéndose los pasos 1 y 2 de igual manera.

    Eje de Tiempos

    En relación a las opciones de intervalo (eje X) decir que:

    Pueden ser distintas al intervalo de medida utilizado en cada una de las Máquinas,

    puesto que si hemos tenido paro progamado de un mes y se quiere valorar la evolución de la vibración, ese debería ser el tiempo a configurar, pese a que los equipos puedan medirse cada semana.

    Eje de Amplitudes

    Finalmente, como aspectos de pura visualización indicar que el eje Y se puede ajustar para ver más adecuadamente la evolución, cómo pueden ser las siguientes:

    • Configurar el mínimo del eje no en automático sino en 0
    • Subir el valor máximo de amplitud al valor que se desee

    Mejoras al Grafico

    Una de a las más notables consistiría en añadir a cada uno de los cursores de la tendencia notas.

    ¿Qué Tendencia Utilizas?

    Seguro que si eres usuario de predictivo habrás tenido que hacer alguna presentación y te has encontrado con este problema. ¿Qué solución has adoptado? Esta que te ofrezco resulta adecuado por representatividad y por economía de medios (piensa que en un gráfico representas un máquina o grupo de ellas).

    Pero luego están las manías de cada uno; este grafico de tendencia requiere una pensada, mientras que lanzar un informe de medidas donde se incluyan las gráficas más destacadas muchas veces resulta más automático. Por eso os lo recomiendo para situaciones de presentaciones de elevado nivel de detalle y calidad. En cualquier caso:

    ¿Software con grafico de tendencia?

    Y es que habitualmente se combinan los gráficos de evolución con los de análisis y luego al final uno olvida las cosas más básicas.

    Aquí te recomiendo con un simple grafico, «jugar» con las opciones de personalización.

    GRAFICO DE TENDENCIA KURTOSIS
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.
  • Filtrado de Datos housing readings

    Filtrado de Datos housing readings

    En esta entrada os vamos a comentar ciertos aspectos destacados de la metodología para el filtrado de datos en el seguimiento de un programa de mantenimiento predictivo.

    Lo analizaremos a partir del ejemplo de

    instalación de bombeo del aeropuerto de Málaga

    encargada del bombeo de combustible hacia los tanques y surtidores de dicho aeropuerto.

    Nos centraremos en los grupos principales, encargados del producto principal, que son 4 bombas centrífugas horizontales.

    Existen dos bombas jockey de refuerzo encargadas de aportar una presión mínima de entrada en las principales evitando así posibles problemas de cavitación, que no se analizarán pues la metodología de análisis sería similar.

    filtrado de datos

    Estación de Bombeo en Aeropuerto de Málaga

    Características de los Equipos

    4 Grupos Principales, denominadas 1A, 1B, 1C y 1 D

    Motor AEG Modelo KE4-354

    • Potencia 140 Kw
    • Velocidad de Giro 2985 rpm
    • Tensión 380 V
    • Intensidad 250 A

    Bomba Pignone Modelo UAX15-13TC

    • Caudal 225 m3/h
    • 148.5 m
    • Rodamientos

    Procedimiento de Trabajos

    Estos grupos se

    Analizaban Periódicamente

    en base a los requerimientos de la empresa petrolera que emitía una orden de trabajo de mantenimiento. Esta OT consistía en un documento que detallaba el alcance, procedimiento operativo y medidas de seguridad en los trabajos. El alcance eran:

    • Medidas de tecnología vibración
    • Análisis de circuito motor

    Tomándose lecturas en el funcionamiento normal de la planta, mientras que la seguridad se orientaba fundamentalmente a la actividad de análisis eléctrico.

    Los equipos se arrancan a través del sistema de control central de Madrid cuando el aeropuerto demanda el suministro de un determinado combustible, encargándose cada instalación en local del control de las lógicas y normales condiciones operativas.

    Medidas Efectuadas

    Las tomas de vibración se efectúan con un sensor de aceleración, de sensibilidad 100 mV/g en formato portátil a través de una ruta precargada en el analizador fijándose el sensor a la superficie vibrante mediante una base magnética.

    La ruta de medida incluye medidas en direcciones horizontal y vertical para cada apoyo (plano transversal al eje de la máquina) y una dirección axial para cada árbol o eje de transmisión.

    Croquis de Puntos de Medida
    ejemplo de filtrado de datos

    Dado que por demanda del aeropuerto solo es necesario el caudal de una de las bombas principales, estas se arrancan alternativamente para la toma de medidas pues la OT indicada ha de cerrarse en un día de trabajo.

    Por tanto, las medidas en los 4 equipos se efectúan en las mismas condiciones.

    Filtrado de Datos

    Para el filtrado de datos se podrían utilizar las alarmas de carácter absoluto definidas para cada ubicación o decarácter relativo de manera similar a como se indica en la entrada previa del portal sobre control de turbinas.

    Pero en este caso se creó un especial procedimiento puesto que no se trataba únicamente de detectar anomalías mecánicas, sino también problemas de eficiencia operativa en la instalación.

    Procedimiento

    Se ha de generar un gráfico comparativo de:

    • Motor y Bomba

    Valores de Velocidad de vibración (mm/s).

    • Motor

    Valores de Aceleración, tanto en medidas filtradas en frecuencias medias – altas (unidad g´s) como en filtradas en alta frecuencia (unidad gSE).

    • Bomba

    Valores de Aceleración, tanto en medidas filtradas en frecuencias medias – altas (unidad g´s) como en filtradas en alta frecuencia (unidad gSE).

    Este gráfico comparativo se debía realizar exportando los datos a excel tratándose desde aquella plataforma para presentar cada paquete de datos como un diágrama de barras.

    Gráficas, de un plumazo el filtrado de datos

    A continuación se presenta la gráfica más destacada para una de las medidas realizadas en la estación.

    Se muestran únicamente los datos de g´s y gSE en la bomba; los niveles de mm/s eran similares para las categorías analizadas.

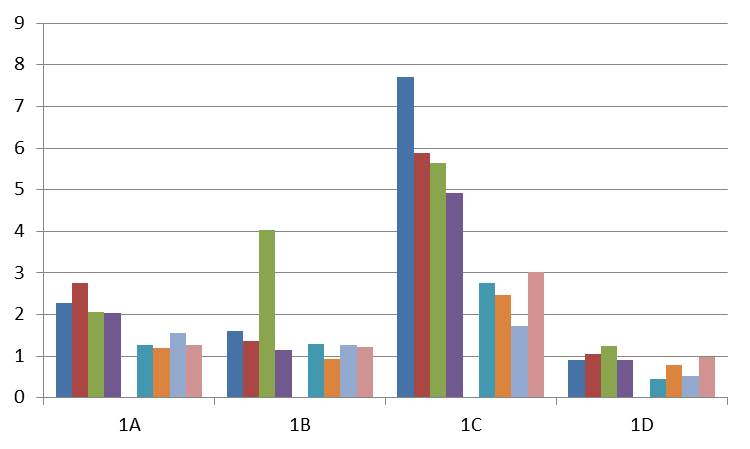

    comparativa para filtrado de datos

    Como puede verse la

    Bomba 1C

    presenta datos más elevados para ambas variables de análisis con más diferencia en valor absoluto en la variable g´s que en gSE.

    Todas las variables recolectadas (mm/,s, g´s y gSE) miden energía de vibración, es decir el valor eficaz de la señal, ya definida en la entrada detector de ultrasonidos que cuantifica la energía temporal.

    Es decir, será tanto más elevada cuanto mayor continuidad presente la señal, pues gráficamente representa el área contenida por la gráfica temporal.

    Metodología de Análisis
    filtrado de datos en bombas

    Explicaremos la metodología seguida para llegar a alguna conclusión a partir de los gráficos anteriores:

    Velocidad (mm/s)

    La variable mm/s se obtiene aplicando un filtro paso alto a la señal vibracional original, atenuándose cualquier vibración que se situé por debajo de 318 cpm (valor función de cada analizador).

    • Niveles de velocidad comparativamente no elevados en las 4 bombas

    g´s (aceleración) quizás no supieras su uso en filtrado de datos

    La variable g´s se obtiene aplicando un filtro paso alto a la señal vibracional original, atenuándose cualquier vibración que se sitúe por debajo del valor de 21,6 cpm (valor función de cada analizador).

    • Niveles de aceleración comparativamente elevados en 1C
      • Dado que la velocidad, cociente de aceleración y frecuencia, es constante las frecuencias que generan estos niveles de aceleración habrán de ser igualmente elevadas, para que dicho cociente pueda permanecer constante.

    Se cloncluye entonces la presencia de Vibración en alta frecuencia 1C

    filtrado de datos

    gSE (aceleración filtrada en alta frecuencia)

    La variable gSE se obtiene aplicando un filtro paso banda en alta frecuencia, existiendo varias alternativas en función de las características de cada equipo, pero todos ellos filtran típicamente por encima de 1 Khz (60.000 cpm).

    • Niveles de gSE  comparativamente elevados en 1C, si bien con menor diferencia en valor absoluto que las existentes en aceleración.
      • Esta variable se utiliza para detectar fenómenos de carácter transitorio puesto que estos excitan las frecuencias naturales de ciertos componentes metálicos como rodamientos e impulsores.
    • Mayor presencia de fuerzas de carácter transitorio y/o aleatorio en la bomba 1C
    filtrado de datos

    Resumen

    Por tanto, podríamos concluir que en la bomba 1C existen síntomas de problema por la aparición de fenómenos de carácter aleatorio con continuidad en el tiempo.

    Posteriormente, habrá que revisar los gráficos de diagnóstico, fundamentalmente espectros, para confirmar el origen del problema.

    Este método podría repetirse para cualquier otra estación u otra medida dentro de esta misma línea.

    Evidentemente, en cada caso pueden plantearse una gran variedad de situaciones pero en cualquier caso habremos realizado un adecuado primer filtrado de datos para poder centrar posteriormente nuestros esfuerzos en analizar cada uno de los gráficos de análisis.

    ¿Aplicas filtrado de datos?

    Se trata de una metodología particular, obviamente, no siendo extrapolable a todas las posibles situaciones, pero presenta las ventajas de no ser demasiado lento y de poder obtener de manera simultánea:

    Equipos con Anomalías

    Gráficas para tu Informe de Diagnóstico

    Espero enriquezcas el artículo con algún comentario sobre tus experiencias para el filtrado de datos.

    filtrado de datos kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.

  • Inspeccion de Ultrasonido (really)

    Inspeccion de Ultrasonido (really)

    Uno de los trabajos que he se pueden realizar en la industria metalúrgica en el contexto de un programa de mantenimiento predictivo es la inspeccion de ultrasonido en baja velocidad, destacando por número los sistemas de transporte por cadena, conocidos como redler.

    Constan de una configuración tipo que consistiría:

    Motor-reductor, Piñón-Cadena y el propio Sistema de Transporte.

    Están formados por una carcasa o conducto en cuyo fondo se mueven una serie de rasquetas solidarias a una cadena sin fin que las arrastra a lo largo del recorrido, desplazando simultáneamente el sólido introducido en la carcasa, hasta llenarla en un 100% en las ocasiones que tenemos tramos muy inclinados o casi verticales.

    Inspeccion de ultrasonido desde rodamientos

    Desde el punto de vista de la inspeccion de ultrasonido, nos interesa conocer que para el accionamiento de ese conjunto de rasquetas y cadena

    Disponen de

    2 piñones dentados,

    generando el movimiento por su engrane con los diferentes eslabones.

    • El primero acciona el mecanismo de transporte al transmitir el par de giro generado por el sistema de accionamiento anteriormente indicado.
    • El segundo genera y regula la tensión necesaria para el de transporte.

    Cada uno de estos piñones giratorios se soportan sobre una pareja de

    Apoyos Soporte

    simétricamente distribuidos respecto al plano que contiene a la Cadena de Transporte:

    • Los que soportan al piñón motriz son conocidos como

    Rodamientos de cabeza

    • Los que soportan al piñón tensor son conocidos como:

     Rodamientos de cola

    Configuración

    inspeccion de ultrasonido

    Por la configuración indicada, estos sistemas permiten trazados de muy variadas formas:

    • Verticales
    • Horizontales
    • Quebrados
    • En lazo, etc..

    Posibilitando varios puntos de carga y un

    Elevado Grado de Autoalimentación.

    Es una de sus grandes ventajas, pues no requieren sistemas de alimentación o dosificación especial. Además, son adecuados para varios tipos de materiales pulverulentos o granulares, no para grandes trozos que podrían provocar atascos en su interferencia con la cadena o rasqueta.

    Deben ser sistemas

    Absolutamente Herméticos

    lo que también les hace válidos para materiales que puedan desprender gases o vapores tóxicos, productos muy calientes (al ser la carcasa metálica aguanta elevadas temperaturas) o incluso materiales húmedos.

    Al funcionar totalmente llenos de producto ocupan

    Menos espacio que otros Transportadores

    por lo que resultan especialmente compactos y robustos lo que se traduce en una adicional capacidad autoportante que simplifica y abarata la instalación.

    Como principal inconveniente, cabría destacar el alto grado de resistencia al deslizamiento metal-metal en presencia del sólido, que se traduce en:

    1. Un alto consumo energético
    2. Elevado desgaste de materiales que hacen inviable su utilización con productos abrasivos
    3. Alto nivel acústico

    Inspeccion de Ultrasonido

    El interés fundamental radicaría en detectar anomalías en los

    Rodamientos de Cabeza y Cola

    que giran a velocidades comprendidas mayoritariamente entre 25 y 60 rpm. Por esta baja velocidad de giro, pero fundamentalmente por su inaccesibilidad, se trata de problemas perfectamente detectables mediante la técnica del ultrasonido, pues se pueden utilizar palpadores de cualquier longitud para la captación de la señal ultrasónica.

    La Inspeccion de Ultrasonido detecta

    Fenómenos de Fricción por Rodadura

    en contraposición a fenómenos de fricción por deslizamiento como los producidos por el rozamiento del sólido transportado con la carcasa del redler. Esta señal ultrasónica se transmite desde la superficie del rodamiento hacia los materiales de la cajera del rodamiento puesto que la grasa utilizada no es de elevada viscosidad.

    Por tanto, se ha de capturar la señal existente mediante contacto con la

    Superficie Metálica del Soporte del Rodamiento

    con un Palpador Metálico, suministrando cada fabricante de estos equipos los suyos propios. La señal ultrasónica se transmite desde la cajera al sensor o transductor que convertiría la señal mecánica (en este caso, presión) en señal eléctrica para su almacenamiento y acondicionamiento en el detector correspondiente.

    Ultrasonido por Contacto en inspeccion de ultrasonido

    En este video puedes visualizar cómo realizar la medida con el palpador metálico:



    Planificación de la Inspeccion de Ultrasonido

    Desde el punto de vista de la organización de los trabajos, resulta recomendable conocer cada una de las

    Referencias en Rodamientos y Cajeras

    aplicando entonces Metodologías de Comparación para el Análisis.

    También será conveniente:

    • Configurar Bases de Datos
    • Crear las Rutas en el software de gestión del mantenimiento predictivo

    pese a que en muchos casos esta inspeccion puede realizarse de manera puntual y que los detectores de ultrasonido disponen de rutas universales de medida, pues las configuraciones indicadas aportarían las siguientes ventajas:

    • Ahorro de Tiempo en la inspeccióninspeccion de ultrasonido

    Se ha de entender que por las ubicación remota de redler, en muchos casos no se puede conocer con certeza el orden a seguir en la inspección.

    • Mayor Trazabilidad para el Almacenamiento y Seguimiento de Datos

    Si no coincidiera el orden de lo configurado con lo que existe en planta, siempre tendríamos esta segunda ventaja.

    ¿Qué debo hacer si tengo Transportadores?

    Evidentemente, no te vas a poner a controlar estos equipos ya de inmediato, pero si has de pensar que en muchos procesos como el metalúrgico se trata de cuellos de botella en la instalación.

    Es decir, cualquier fallo en ellos generará una indisponibilidad inmediata en la producción con las pérdidas económicas asociadas.

    Frente a eso tienes unos determinados tiempos de inspeccion, que no son bajos pues se trata de rodamientos de baja velocidad y con ubicaciones remotas y alejadas, pero seguro que de menor cuantía que el asociado a las pérdidas de producción.

    inspeccion de ultrasonido

    Por tanto, mi recomendación sería

    Haz los números con tus sistemas de transporte,

    puesto que este método se puede extrapolar a otros dispositivos como elevadores o sinfines. Piensa que en la mayor parte de las industrias se limitan a realizar inspecciones visuales en estos equipos, pero si los equipos son inaccesible este método tampoco tendría validez. Es decir:

    Sustituye Mantenimiento Sensorial por Inspeccion de Ultrasonido.

    He llevado el mantenimiento de este tipo de sistemas en el metalúrgico y en otros sectores, y puedo garantizaros la eficiencia del método.

    Espero que te haya gustado la experiencia, y para cualquier duda ya sabes, ahí tienes los comentarios.

    inspeccion de ultrasonido kurtosis
    Los tiempos de carga en diferentes servidores muestran variabilidad de el coeficiente de apuntamiento o Kurtosis. Ello indica que el servidor está reconociendo una arquitectura cliente – servidor, lo cual genera menor desgaste en ordenadores y evita la obsolescencia programada. Por contra esta entrada tendrá unos RATIOS SEO (posicionamiento orgánico en google muy bajos). Por el contrario se trata de una entrada que puedes compartir con amigos y redes sociales. Recuerda que es labor de todos no aumentar la distancia entre el primer y el tercer mundo.



error: Content is protected !!
